Installing the back cover

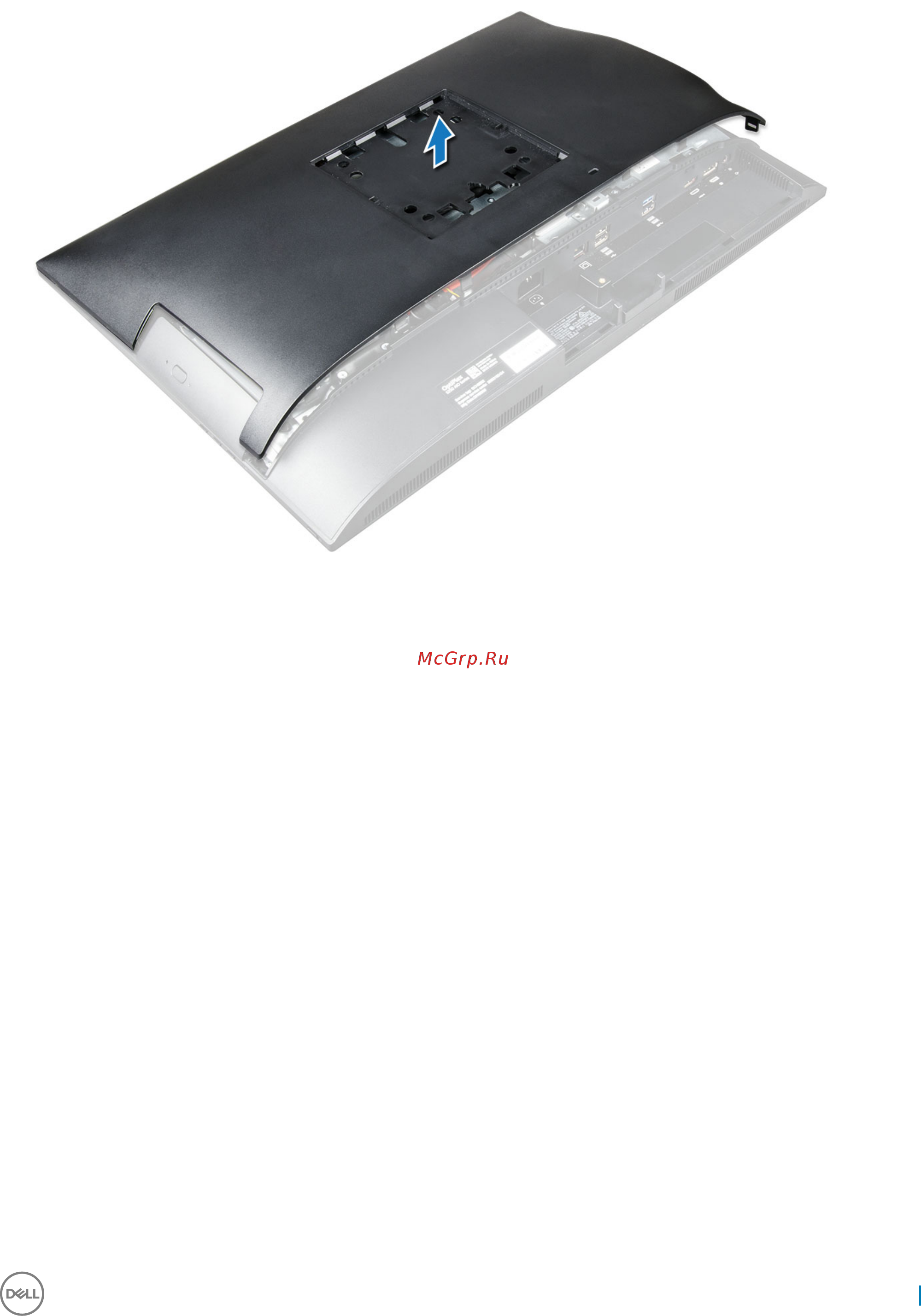

1 Align the notches on the back cover to the holes on the computer, and press the back cover until it snaps in.
2 Install the:
a cable cover
b stand
3 Follow the procedure in After working inside your computer.
Speaker cover
Removing the speaker cover
1 Follow the procedure in Before working inside your computer.
2 Remove the:
a stand
b cable cover
c back cover
3 Remove the screws that secure the speaker cover to the computer.
Извлечение и установка компонентов 13
