Novella 26 - 32 RSI
10

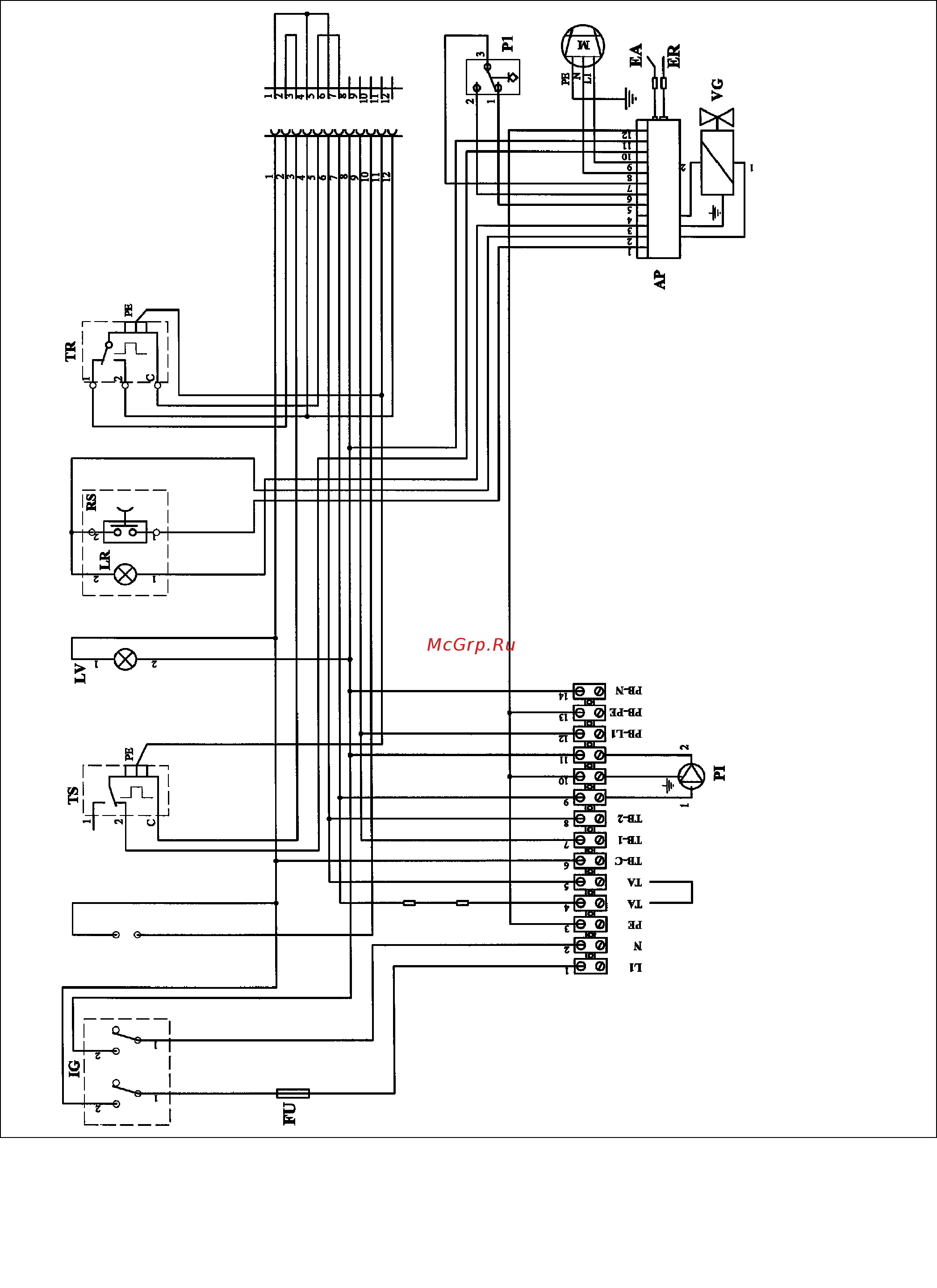

2.10 Принципиальная электрическая схема
Рис. 2.10
IG Главный выключатель
FU Предохранитель плавкий
LV Светодиод зеленый «котел работает»
LR Светодиод красный «блокировка горелки»
RS Сброс блокировки горелки
TR Регулятор температуры воды в системе отопления
TS Аварийный термостат (с ручным возвратом)
РI Циркуляционный насос системы отопления
АР Блок розжига и контроля пламени
VG Электромагнитный газовый клапан
ЕА Электрод розжига
ER Электрод контроля пламени
P1 Дифференциальное реле давления дымовых газов
М Вентилятор удаления дымовых газов
