Novella 26 - 32 RSI
5
2.2

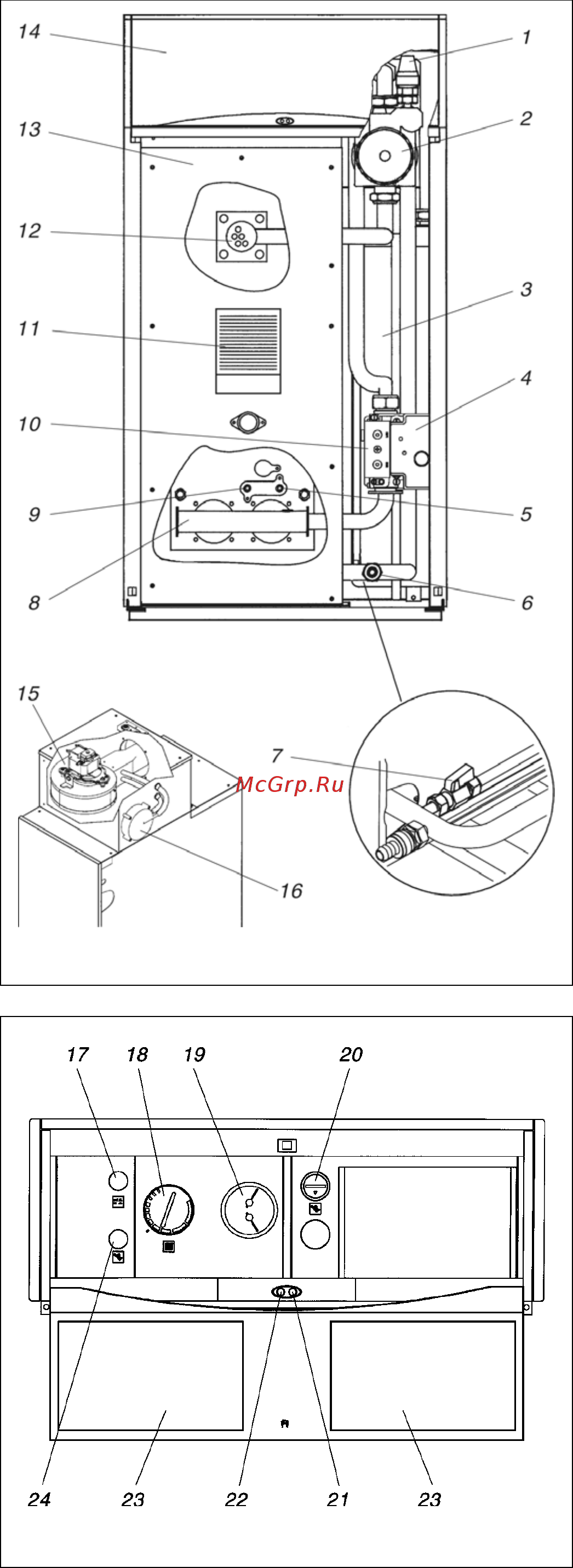

Основные части котла
Обозначения
1 Предохранительный клапан системы
отопления
2 Циркуляционный насос системы отопления
3 Расширительный бачок системы отопления
4 Электронный модуль розжига и контроля
пламени
5 Электрод розжига
6 Вентиль для слива системы
7 Вентиль для заполнения системы
8 Горелка
9 Электрод обнаружения пламени
10 Электромагнитный клапан газа
11 Табличка с паспортными данными
12 Гильза для датчиков котла
13
Герметичная камера сгорания
14 Панель управления
15 Вентилятор для всасывания дымовых газов
16 Дифференциальное реле давления дымовых
газов
рис. 2.1
2.3
Панель управления
Обозначения
17 Главный выключатель
18 Регулятор температуры воды в системе
отопления
19 Термоманометр, отображающий
температуру и давление воды в контуре
отопления
20 Разблокировка горелки после аварийной
остановки
21 Световой индикатор «аварийная остановка
горелки»
22 Световой индикатор «электрическое
питание»
23 Мини инструкция
Рис. 2.2
