Novella 26 - 32 RSI
12
3.4
Гидравлические подключения

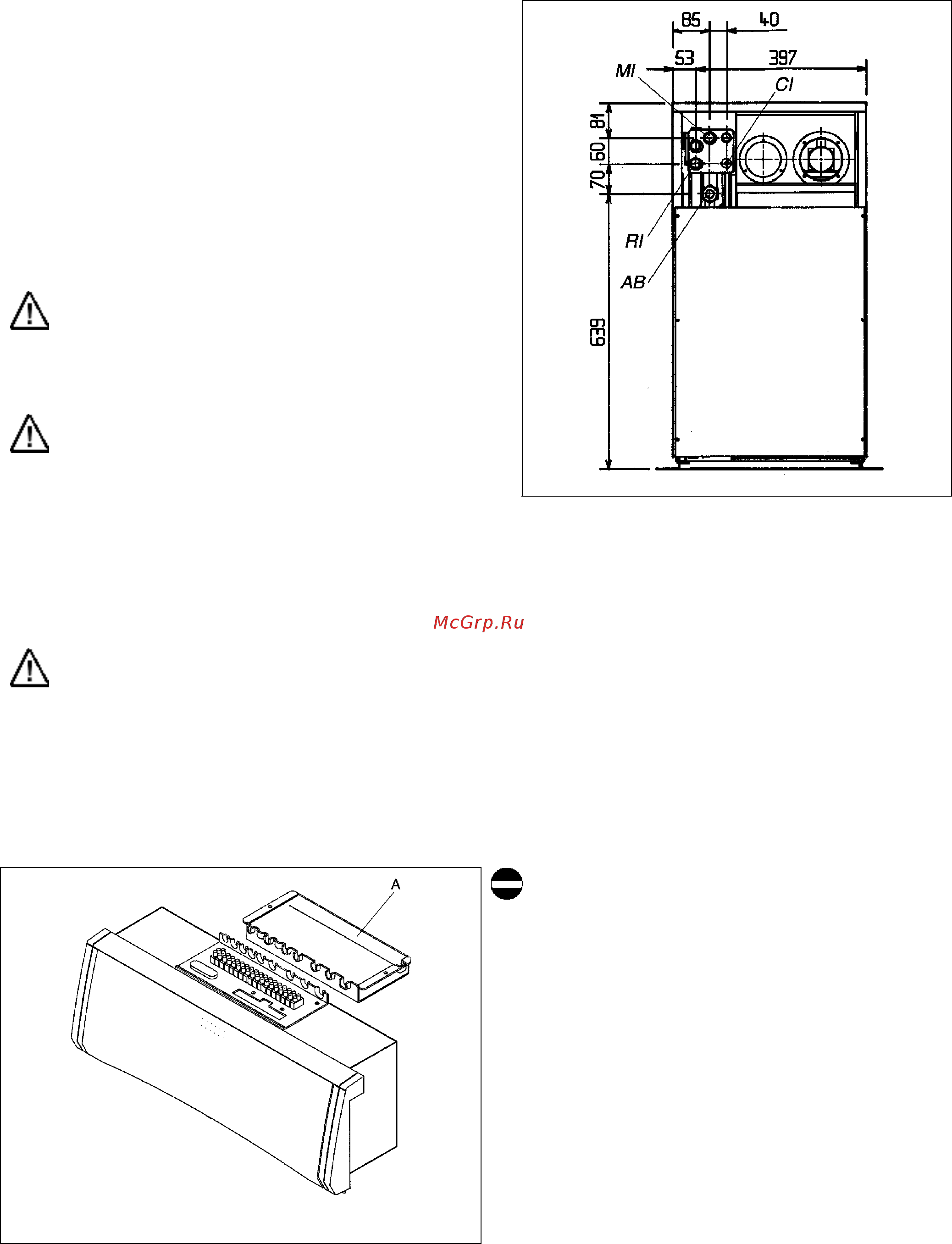

Рис. 3.1
Котлы «Novella» предназначены для установки в
системы отопления, а также производства горячей воды,
если подключить их к соответствующему бойлеру.
Присоединительные размеры для подключения воды:
MI Выход котла ¾" M (наружная резьба)
RI Вход котла ¾" M (наружная резьба)
CI Заполнение системы ½" M (наружная резьба)
АВ Присоединение бойлера ¾" М (внутренняя резьба)
Выбор и монтаж компонентов гидравлической
системы должен производиться монтажником,
который должен действовать в соответствии с
действующими нормами и правилами.
Если система отопления залита антифризом,
необходимо установить гидравлические
разъединители (гидравлические стрелки).
3.5
Электрическое подключение
Соединение с сетью электропитания должно осуществляться через автомат с размыканием всех полюсов
на расстояние не менее 3 мм.
Котел работает на переменном токе 230 Вольт 50 Герц, имеет электрическую мощность менее 160 Ватт.
Обязательно:
- установите комбинированный (магнитотермический) автоматический выключатель на все полюса (с
размыканием контактов не менее 3 мм);
- соблюдайте полярности L1 (фаза) – (N) нейтраль;
- используйте кабели с сечением жилы и характеристиками изоляции, соответствующими требованиям
действующих стандартов монтажа (сечение не менее 1,5 мм
2
);
- производите все соединения согласно схемам, приведенным в настоящем Руководстве, при
выполнении любых электрических работ;
- надежно заземлите котел;
Рис. 3.2
Запрещено использовать трубопровод газа
и/или воды в качестве заземлителей для
электрооборудования. Изготовитель не несет
ответственности за ущерб, вызванный
неправильным заземлением котла.
- снимите с облицовки котла защитную крышку А,
отвинтив два крепежных винта (рис. 3.2);
- после этого откроется доступ к электрическим
контактам для выполнения электрических
соединений (рис. 3.2);
- регулятор
комнатной температуры и/или
программируемый таймер (приобретаются
отдельно) подключаются, как показано на
электрических схемах, приведенных в настоящем
руководстве
