14

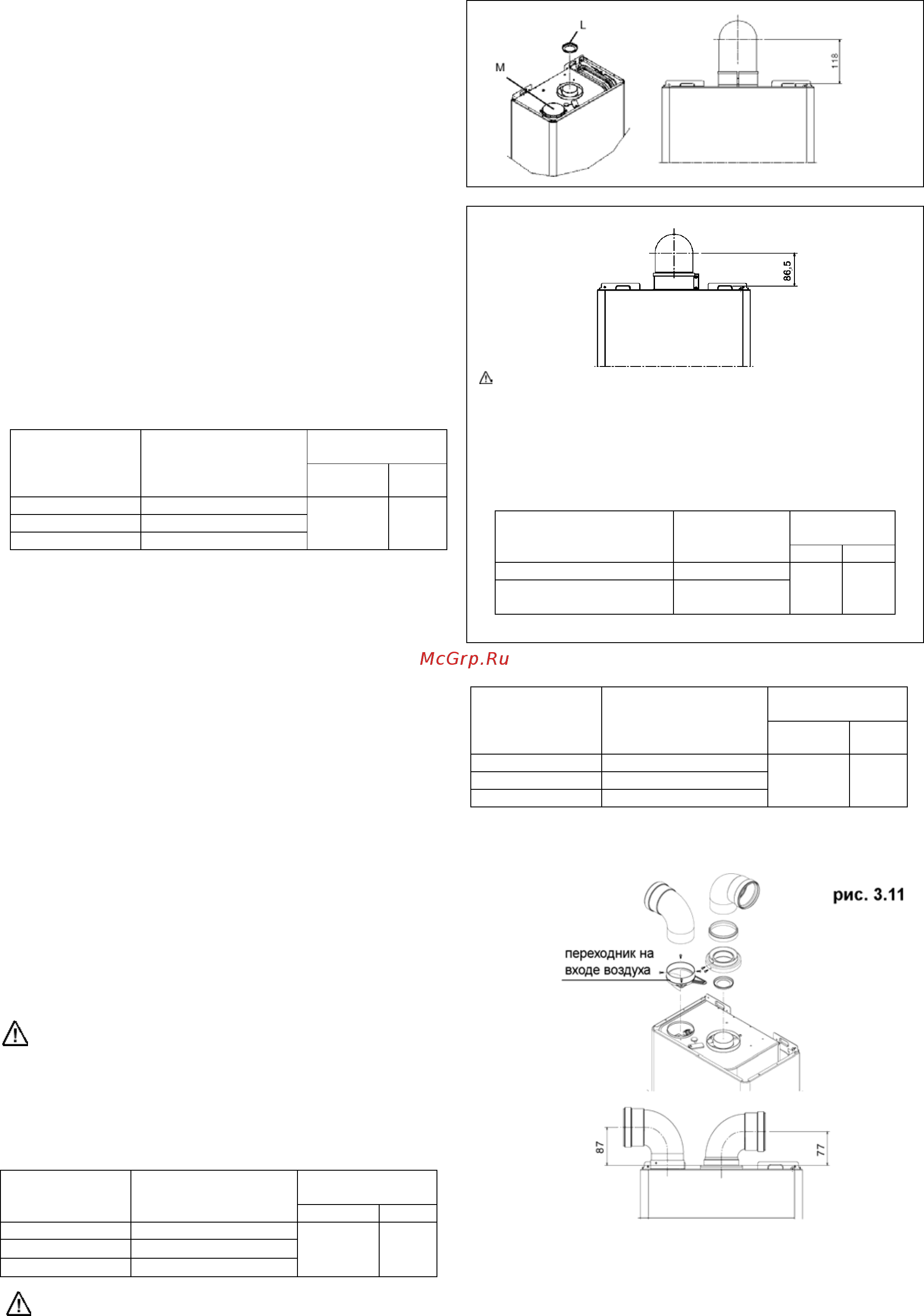

рис. 3.9
КОАКСИАЛЬНЫЕ ДЫМООТВОДЫ/ВОЗДУХОВОДЫ (Ø60-
100 мм)
Котел поставляется подготовленным к присоединению к
коаксиальным дымоотводам/воздуховодам. Отверстие (М)
для забора воздуха (рис. 3.9) закрыто.
Коаксиальные дымоотводы/воздуховоды могут быть
размещены произвольно относительно котла. При этом
необходимо соблюдать ограничения по максимальной
длине, приведенные в таблице.
При монтаже дымоотводов/воздуховодов
руководствуйтесь инструкциями, поставляемыми вместе с
ними.
На рис. 3.6 и 3.9 показаны базовые размеры,
необходимые для присоединения коаксиального
дымоотвода/воздуховода. Расстояния отмеряются от
крепежного кронштейна котла.
В зависимости от получившейся длины
дымоотвода/воздуховода, необходимо установить фланец
дымовых газов (L), выбрав один из тех, которые
поставляются с котлом котле (смотри приведенную далее
таблицу).
Потери на
отводах, м
Длина
дымоотводов
/воздуховодов
(м)
Фланец (L) дымовых
газов
45° 90°
До 0,85 Ø 42
От 0,85 до 2,35 Ø 44 (**)
От 2,35 до 4,25 Не установлен
1 1,5
(**) установлен в котле
Аксессуар «отвод коаксиальный низкий» рис. 3.10
В том случае, когда необходимо установить котёл
CITY 24 C.S.I. в уже существующую систему
отопления (замена котла серии Ciao N/ Mynute DGT),
можно воспользоваться специальным аксессуаром,
именуемым «отвод коаксиальный низкий», который
позволяет установить котел, не меняя расположения
отверстия для удаления продуктов сгорания.
Потери на
отводах, м
Длина
дымоходов/воздуховодов
с низким отводом (м)
Фланец (L)
дымовых газов
45° 90°
До 1,85 Ø 44 (**)
От 1,85 до 4,25 Не
установлен
1 1,5
(**) установлен в котле
КОАКСИАЛЬНЫЕ ДЫМООТВОДЫ/ВОЗДУХОВОДЫ (Ø80/125мм)
Используются при необходимости увеличения
общей протяженности дымоотводов/воздуховодов
коаксиального типа.
Для прохода через стену выполните отверстие
диаметром 130 мм.
В зависимости от длины установленных
дымоходов/воздуховодов, необходимо установить
соответствующий фланец дымовых газов, выбрав из тех,
что входят в комплект поставки котла (смотри таблицу).
Потери на
отводах, м
Длина
дымоотводов
/воздуховодов
Ø80/125 (м)
Фланец дымовых
газов
45° 90°
От 0,85 до 3,85 Ø 42
От 3,85 до 7,85 Ø 44
От 7,85 до 12,4 Не установлен
1 1,5
РАЗДЕЛЬНЫЕ ДЫМОХОДЫ И ВОЗДУХОВОДЫ (Ø80)
Раздельные дымоотводы и воздуховоды можно
расположить произвольно относительно патрубков котла.
На рис 3.11 показаны базовые расстояния, необходимые
для присоединения раздельных дымоотводов и
воздуховодов. Расстояния отмеряются от крепежного
кронштейна котла.
Обратите внимание на правильную установку
комплекта раздельного дымоудаления.
В таблице приведена максимальная допустимая длина
прямолинейного участка дымоотвода или воздуховода. В
зависимости от длины установленных дымоходов и
воздуховодов, необходимо установить соответствующий
фланец, выбрав из тех, что входят в комплект поставки котла
(смотри таблицу, приведенную ниже).
Потери на
отводах, м
Длина
дымоходов (м)
Фланец (L) дымовых
газов
45° 90°
2+2 Ø 42
>2+2 ÷ 6+6
Ø 44 (*)
>6+6 ÷ 16+16
Не установлен
0,5 0,8
(*) установлен в котле
Максимальная длина одного дымоотвода (воздуховода)
не должна превышать 18 метров.
