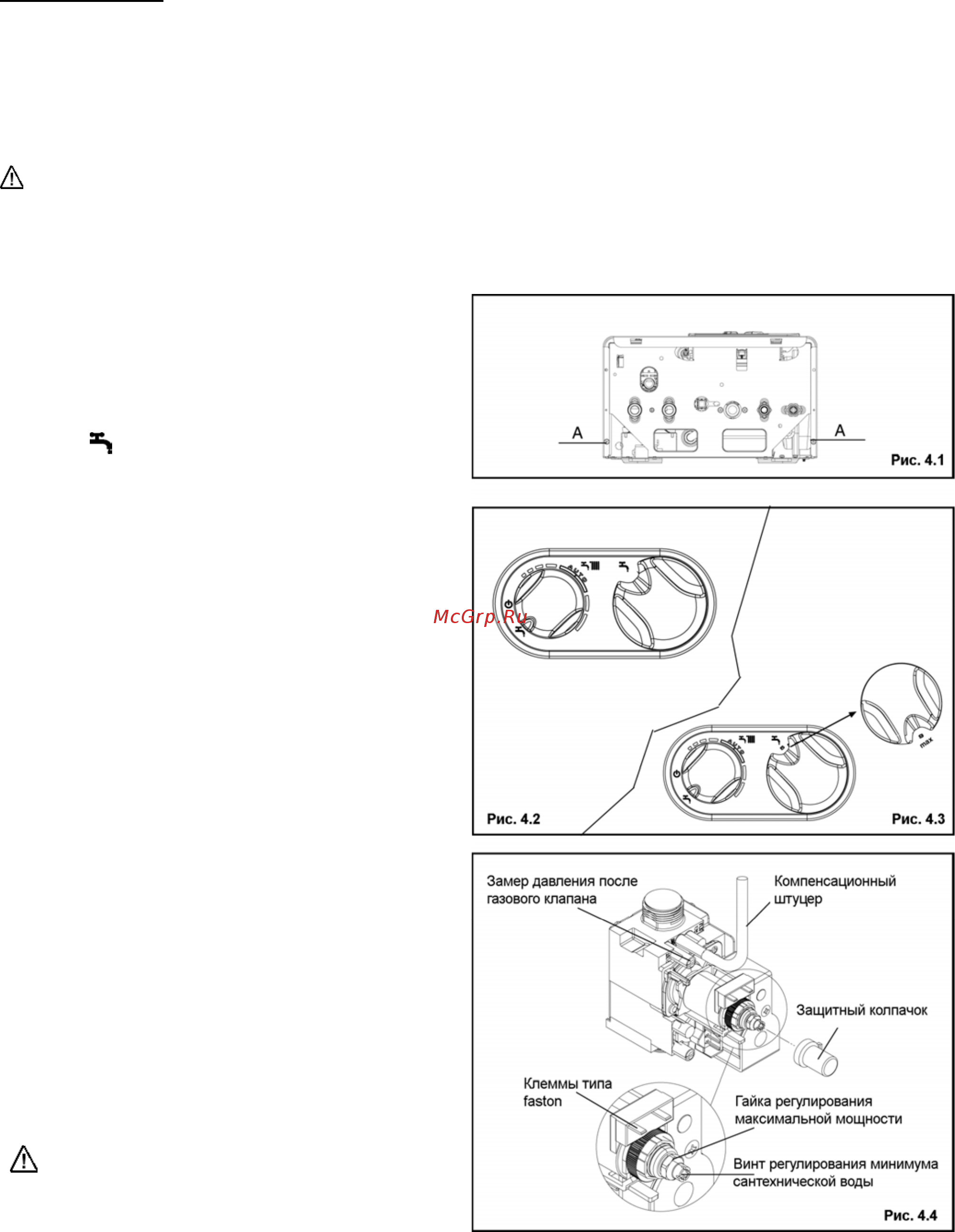

![Beretta CITY 24 CSI [19/29] Регулировка максимальной и минимальной мощности для контура гвс](/views2/1421715/page19/bg13.png)
19
Мигает зеленый индикатор + Мигает красный индикатор
Если оба световых индикатора мигают одновременно, это указывает на неисправность датчика NTC контура
ГВС.
Котёл будет оставаться работоспособным, но не будет обеспечиваться стабильность температуры воды в
контуре ГВС. Вызовите сервисного специалиста, чтобы они проверить котёл.
Если эти два световых индикатора мигают попеременно, это указывает на то, что в данный момент идёт
процедура настройки котла.
Желтый индикатор
Горит постоянно
Активирована функция предварительного подогрева воды контура ГВС.
4.5 Регулировка
Первичная регулировка котла осуществляется на заводе. Сервисный специалист при первом пуске котла
должен проверит правильность заводских настроек. Если возникнет необходимость снова выполнить регулировку,
например, после проведения внепланового технического обслуживания, после замены газового клапана или же после
перехода с метана на сжиженный нефтяной газ, выполните следующую последовательность действий:
Регулировку максимальной мощности необходимо выполнять строго в указанном порядке. Эти
регулировки должны выполнять только квалифицированные сервисные специалисты.
− Отвинтите крепежные винты А (рис. 4.1) и снимите облицовку
− Приблизительно на два оборота открутите винт на штуцере для измерения давления, расположенном после
газового клапана и присоедините к нему манометр
− Отсоедините компенсационный штуцер, соединенный с воздухозаборной камерой.
4.5.1 Регулировка максимальной и
минимальной мощности для контура
ГВС
− Полностью откройте кран горячей воды.
На панели управления:
− установите переключатель режимов работы на
символ «
» (рис. 4.2)
− установите регулятор температуры в контуре ГВС
(рис. 4.3) в максимальное положение.
− Переведите главный выключатель в положение
«включено», чтобы включить электрическое питание
котла.
− Убедитесь в том, что давление, отображаемое на
манометре, стабильно; или же возьмите
миллиамперметр, подключите его последовательно к
модулятору и убедитесь в том, что на модулятор
подаётся максимальный доступный ток (120 мА для
газа G20 и 165 мА для сжиженного газа).
− Снимите защитный колпачок с регулировочных
винтов на газовом клапане, аккуратно поддев его
отверткой
− С помощью обычного гаечного ключа СН10 вращайте
регулировочную гайку максимальной мощности,
чтобы получить значение давления, указанное в
таблице на стр. 10.
− Отсоедините от модулятора одну клемму
− Подождите, пока отображаемое на манометре
значение давления не стабилизируется на
минимальном уровне
− С помощью отвертки или специального ключа,
вращайте красный винт регулирования минимальной
мощности так, чтобы на манометре отображалось
значение давления, указанное в таблице на стр. 10.
− Присоедините обратно к модулятору клемму
− Закройте кран горячей воды
− Аккуратно и осторожно наденьте защитный колпачок
на место, на регулировочные винты.
4.5.2 «Электронное» регулирование
минимальной и максимальной мощности в
режиме отопления
Функция «электронного» регулирования
включается и отключается только с помощью
перемычки (JP1) (рис. 4.5).
На панели управления будут попеременно мигать
зеленый и красный световые индикаторы.
