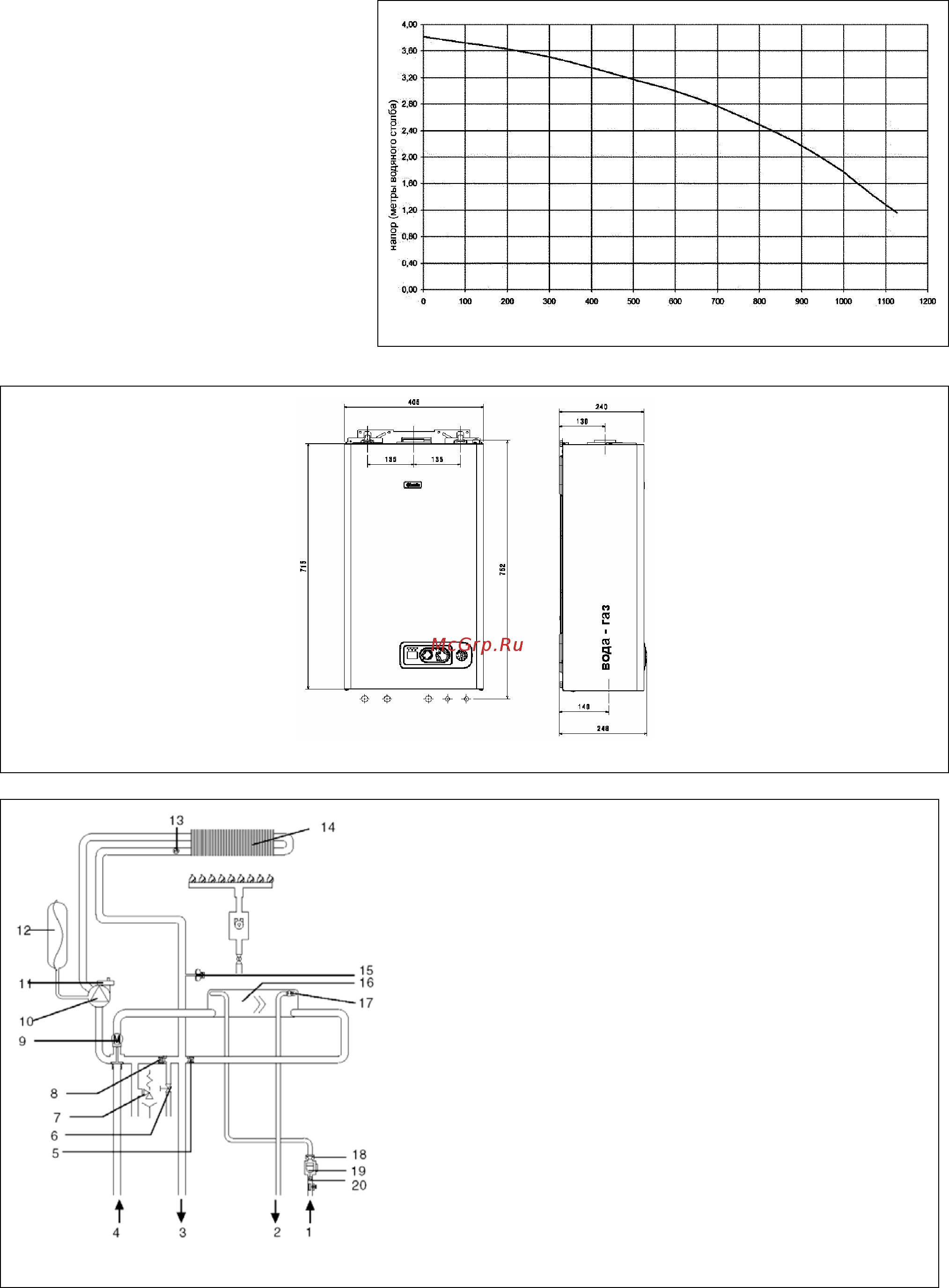

7
2.4 Остаточный напор циркуляционного насоса
График зависимости остаточного
напора в системе отопления от
производительности приведен справа.
Подбор размеров трубопроводов в
системе отопления должен производиться с
учетом значения остаточного напора.
Необходимо учитывать то, что котел
будет работать правильно в том случае,
если в теплообменнике будет
циркулировать достаточное количество
воды.
Для этой цели в котле имеется
автоматический бай-пас, который
обеспечивает нужный уровень расхода
воды, проходящей через теплообменник
системы отопления, при любых рабочих
условиях.
Расход (л/час)
рис. 2.3
2.5 Габаритные размеры
Рис. 2.4
2.6 Гидравлическая схема
Рис. 2.5
1 Вход воды из водопровода
2 Выход воды в контур ГВС
3 Прямой трубопровод системы отопления
4 Обратный трубопровод системы отопления
5 Обратный клапан
6 Сливной кран
7 Предохранительный клапан
8 Бай-пас
9 Трехходовой клапан
10 Циркуляционный насос
11 Автовоздушник
12 Расширительный бак
13 Датчик NTC контура отопления
14 Первичный теплообменник
15 Гидравлический прессостат
16 Вторичный теплообменник
17 Датчик NTC контура ГВС
18 Ограничитель расхода
19 Датчик потока
20 Фильтр
