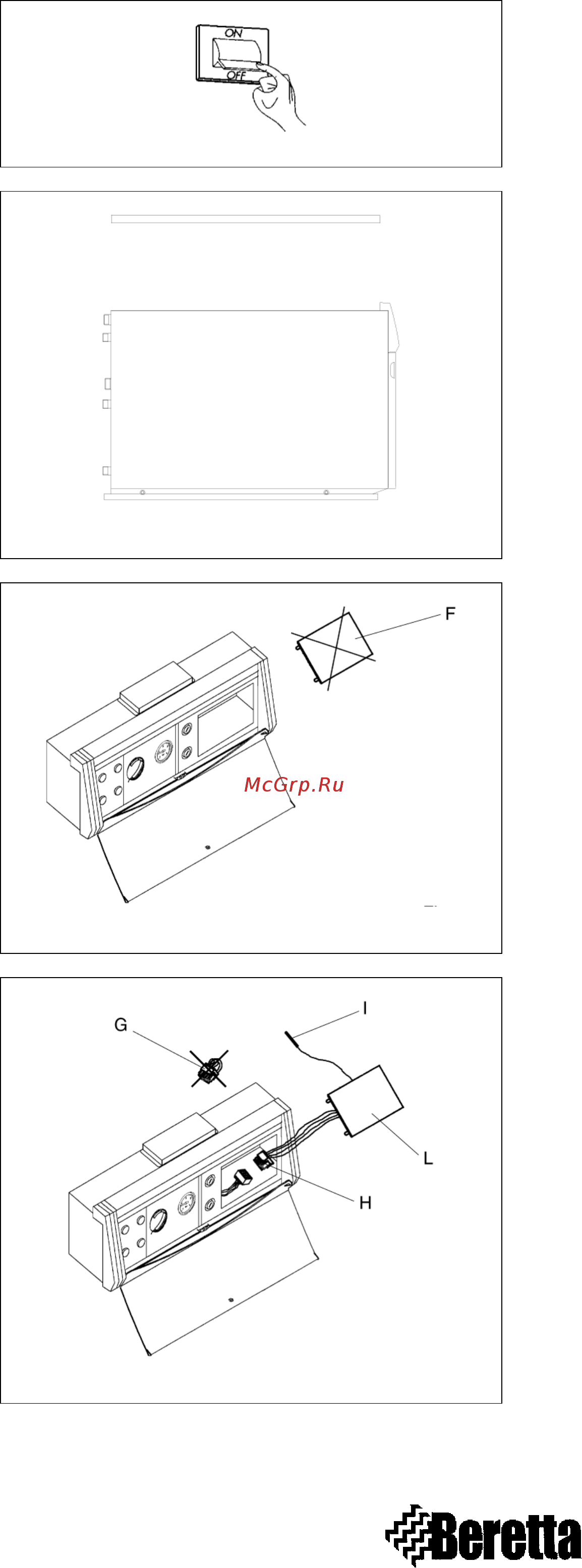

Рис. 3.5

Рис. 3.6

Рис. 3.7

Рис. 3.8

УСТАНОВКА НА КОТЕЛ NOVELLA

Для того, чтобы соединить электрические

контакты бойлера и котла

Novella

действуйте

следующим образом:

отключите электропитание котла, переведя

главный выключатель в положение

«выключено» (рис. 3.5)

снимите верхнюю панель облицовки (рис. 3.6)

снимите крышку (F), воспользовавшись

отверткой (рис. 3.7)

отсоедините 12-и штырьковый коннектор (G),

который находится внутри панели

управления, и вместо него присоедините 12-и

штырьковый коннектор (Н), который идет к

электрическим контактам клеммника (рис. 3.8)

пропустите датчик (I) термостата предельной

температуры, который имеет 6 контактов,

через одно из отверстий для проводов,

имеющихся в корпусе панели управления

(рис. 3.8)

расположите датчик (I) внутри гильзы для

датчиков, которая находится в котле (смотри

соответствующее руководство)

закройте крышкой (L) панель управления и

защелкните ее.
