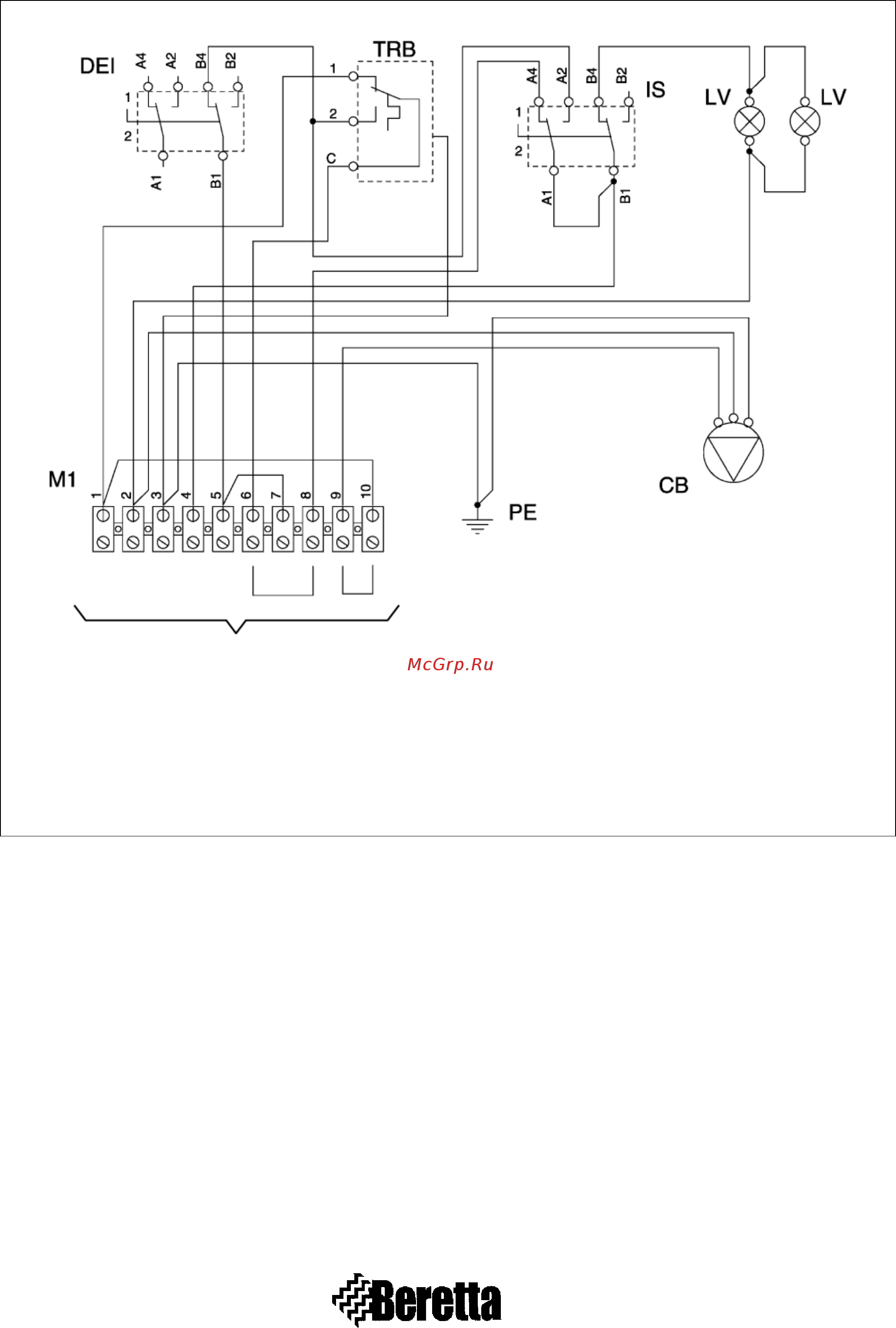

2.11 Электрическая схема бойлера AQUAMAX
ЭЛЕКТРИЧЕСКИЕ КОНТАКТЫ БОЙЛЕРА
IS главный выключатель
LV световой индикатор электропитания
TRB термостат бойлера (40°С - 60°С)
DEI переключатель зима – лето
CB загрузочный насос бойлера
M1 клеммник в электрическом щитке бойлера
Рис. 2.13
