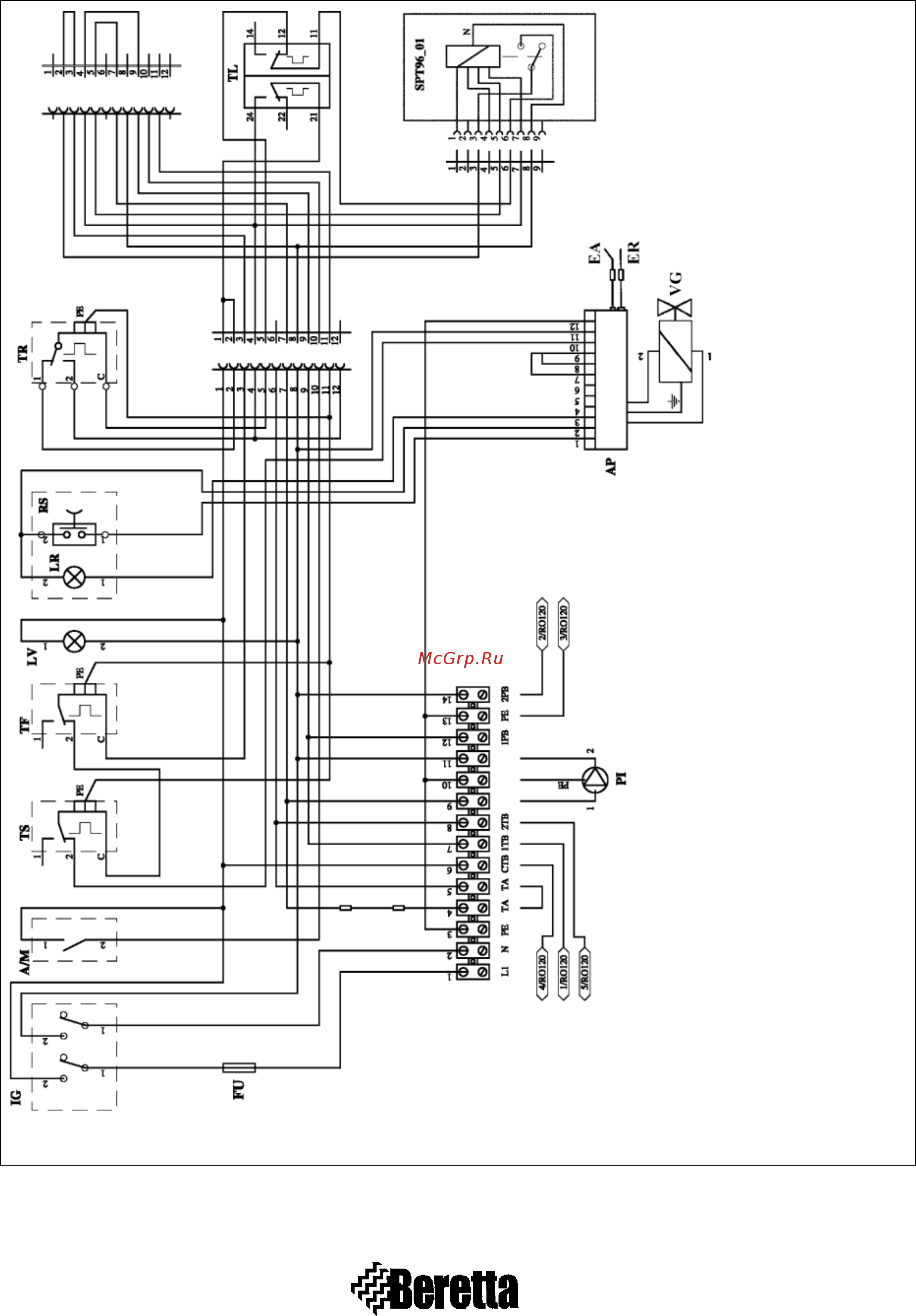

3.4 Электрическая схема подключения к котлу Novella RAI

IG – главный

выключатель

A/M – переключатель

режимов работы

«автоматический/ру

чной»

FU – плавкий

предохранитель

LV – зеленый световой

индикатор «работа

котла»

LR – красный световой

индикатор

«аварийная

остановка горелки»

RS – кнопка перезапуска

горелки после

аварийной

остановки

TR – регулятор

температуры воды

для системы

отопления

TS – предохранительный

термостат

TF – термостат дымовых

газов (с ручным

взводом)

PI – циркуляционный

насос системы

отопления

AP – устройство розжига

и контроля пламени

VG – соленоидный

вентиль газа

EA – электрод розжига

ER – электрод

обнаружения

пламени

TL – ограничительный

термостат

SPT96-01 – плата

полного отключения
