Beretta Aquamax 220 [7/23] Габаритные размеры и присоединительные размеры

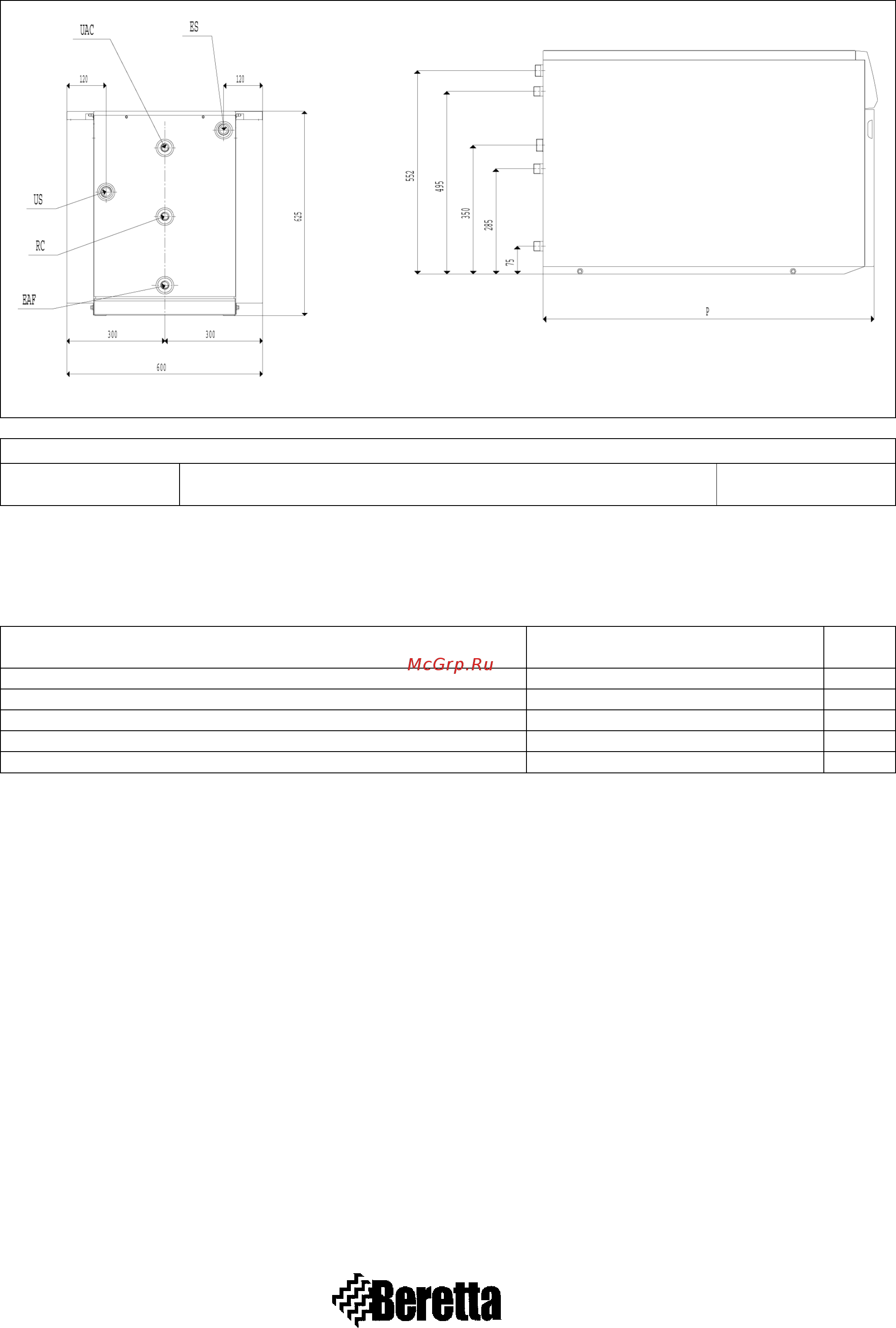

2.8 Габаритные размеры и присоединительные размеры

Рис. 2.6

AQUAMAX 220

ВЫСОТА Р

1310

ЕД. ИЗМ.

мм

Бойлер

AQUAMAX

спроектирован и изготовлен для установки в системах производства горячей

сантехнической воды. Его можно соединить с любым устройством для производства горячей воды, в том

числе и тем, которое уже установлено, с соблюдением направлений потоков жидкостей. Точки подвода

воды имеют следующие присоединительные размеры:

ОПИСАНИЕ

ES – Вход в теплообменник

1', наружная резьба

US – Выход из теплообменника

1', наружная резьба

UAC – Выход горячей воды

¾’ , наружная резьба

RC – контур циркуляции сантехнической воды

¾’ , наружная резьба

EAF – вход холодной сантехнической воды

¾’ , наружная резьба
