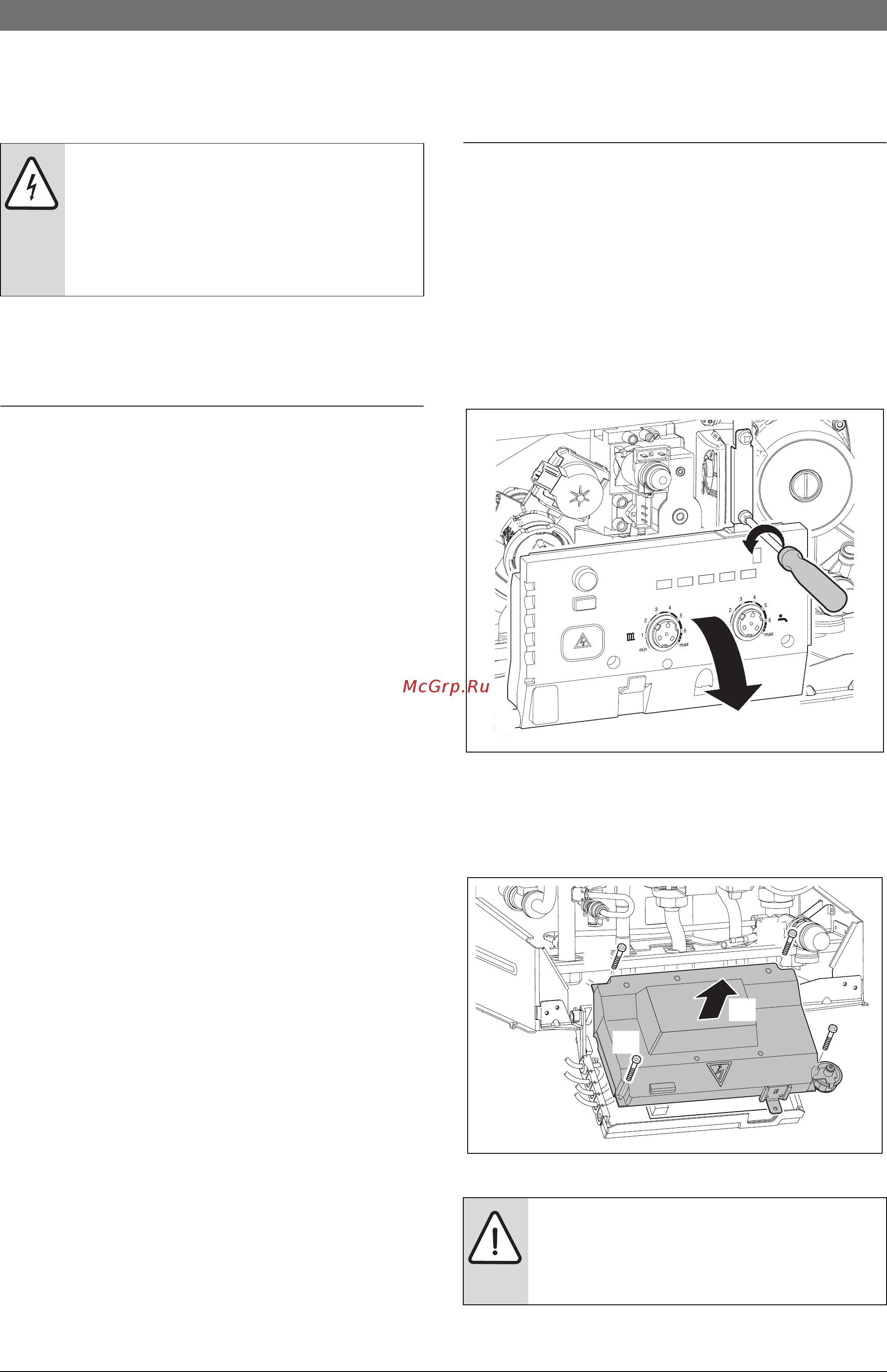

28 I Электрические соединения 6 Электрические соединения А ОПАСНО Удар электрическим током 6 2 Подключения к Cotronic Перед выполнением работ на электрических узлах обязательно отключить напряжение питания предохранитель выключатель низкого напряжения Эксплуатация прибора разрешается только с регулятором марки Bosch Все регуляторы устройства управления и предохранительные устройства прибора подсоединены проверены и готовы к эксплуатации Для выполнения электрических соединений и настройки переключателей DIP нужно откинуть Cotronic вниз и открыть его со стороны подключений 6 2 1 Открывание Сойоте Снять кожух стр 26 Отвернуть винт и откинуть Со1гоп1с вниз 6 1 Подсоединение кабеля сетевого питания Прибор поставляется с кабелем и штекером с защитным контактом для подачи электротока только для диапазона защиты 3 Соблюдать защитные меры согласно требований безопасности Произвести электроподключение прибора через разъединительное устройство с минимальным расстоянием между контактами 3 мм например предохранители выключатели низкого напряжения Подключение любых других потребителей электроэнергии запрещается Проложить сетевой кабель так чтобы он не касался элементов гидравлической системы Рис 15 двухфазная сеть 6 2 2 Открыть Сойоте Для достаточного тока ионизации установить резистор заказа 8 900 431 516 0 между нейтралью и гнездом подключения защитного соединения Вывернуть четыре винта отсоединить кабель и снять крышку ИЛИ Использовать разделительный трансформатор заказа 7 719 002 301 ИЛИ Применять СТ2 Ioni заказа 8 717 207 828 0 Рис 16 ВНИМАНИЕ Протечки воды могут повредить Со1гоп1с Накройте Со1гоп1с перед проведением работ с водопроводящей арматурой 6 720 647 407 2011 01
