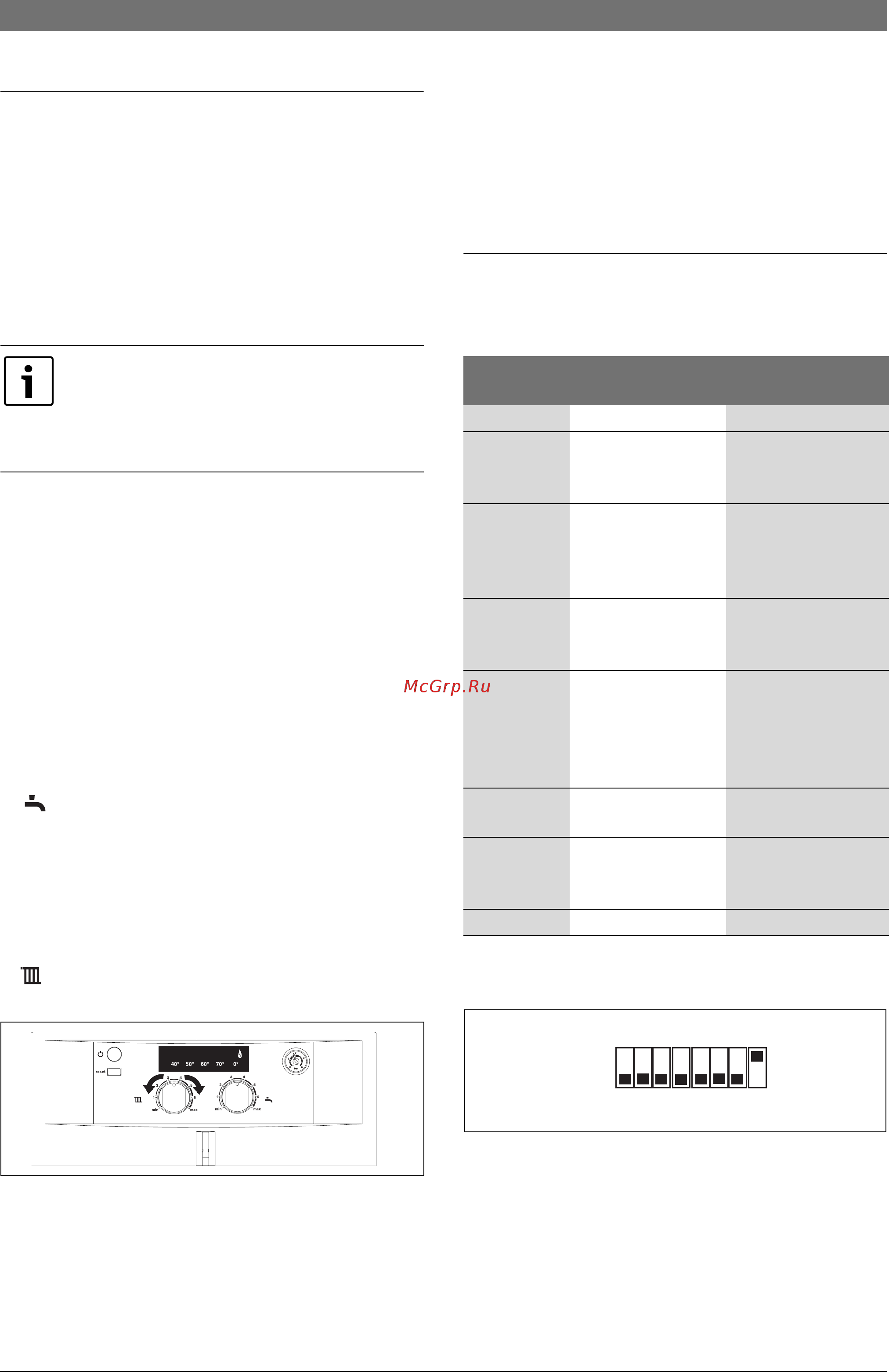

36 Индивидуальная настройка 8 3 Регулировка теплопроизводительности Некоторые предприятия газоснабжения устанавливают базисную цену независимо от теплопрои з водител ьности Теплопроизводительность может быть ограничена в диапазоне между минимальным и максимальным значением тепловой мощности в соответствии с удельным теплопотреблением Для приготовления горячей воды или при загрузке бойлера при ограниченной теплопроизводительности также используется максимальная номинальная Удерживать нажатой кнопку Сброс до тех пор когда будет гореть только один светодиод температурной индикации Установленное значение сохранено Индикация температуры показывает температуру подающей линии 8 4 Настройка переключателями DIP Переключателями DIP можно выполнять следующие настройки прибора Переклю чатели DIP OFF выкл ON вкл 1 Природный газ Сжиженный газ 2 Тепло п ро из водите Не разрешено льность котла 24 кВт 3 Двухконтурный котёл ZWA или котёл ZA без бойлера Котёл ZSA с бойлером 4 Двухконтурный котёл ZWA Котёл ZA без бойлера или котёл ZSA с бойлером 5 Установить регулятор температуры горячей воды в среднее положение рис 31 Задержка срабатывания приготовления горячей воды 1 секунда Задержка срабатывания приготовления горячей воды 3 секунды 6 Удерживать нажатой кнопку Сброс до тех пор пока не загорятся один за другим светодиоды температурной индикации Солнечный коллектор вкл Солнечный коллектор выкл 7 Не разрешено Выбрать из таблицы на стр 51 мощность в кВт и соответствующее давление перед форсунками Температура подающей линии минимум 45 С 8 Не разрешено СТ версия 2 1 тепловая мощность Основной настройкой является максимальная номинальная тепловая мощность 100 Максимальная теплопроизводительность для приготовления горячей воды соответствует максимальной тепловой мощности прибора Для регулировки максимальной теплопроизводительности Отвернуть уплотнительный винт измерительного штуцера давления перед форсунками 1 стр 38 и подсоединить образный манометр Проверьте прибор должен быть включен Вращая регулятор температуры подающей линии ЦЦ установить нужное давление перед форсунками Таб 11 Основная настройка ZWA ON OFF T C OO LOCO со 6720 613 639 2310 Рис 32 Записать теплопроизводительность в кВт в акт сдачи прибора в эксплуатацию стр 53 6 720 647 407 2011 01
