9.2 Переоборудование на другой вид
газа
Комплект переналадки на другой вид газа
Соблюдать инструкцию, входящую в комплект деталей
для переоборудования на другой вид газа.
B Выключить прибор кнопкой включения/
выключения.
B Закрыть газовый кран.
B Снять кожух (см. раздел «Монтаж прибора»).
B Снять крышку воздушной камеры (Æ глава 12.2).
B Демонтировать горелку (Æ рис. 35, поз. 2 и 8 /Æ
глава 12.2.1).
B Заменить форсунки (6).
B Установить горелку (Æ рис. 35, поз. 2 и 8).
B Установить переключатели DIP по таблице 13.
B Проверить герметичность всех демонтированных/
монтированных деталей.
B Под заводской табличкой приклеить наклейку с
видом газа.
B Ввести прибор в действие и выполнить настройку
подачи газа в соответствии с главой 9.1.

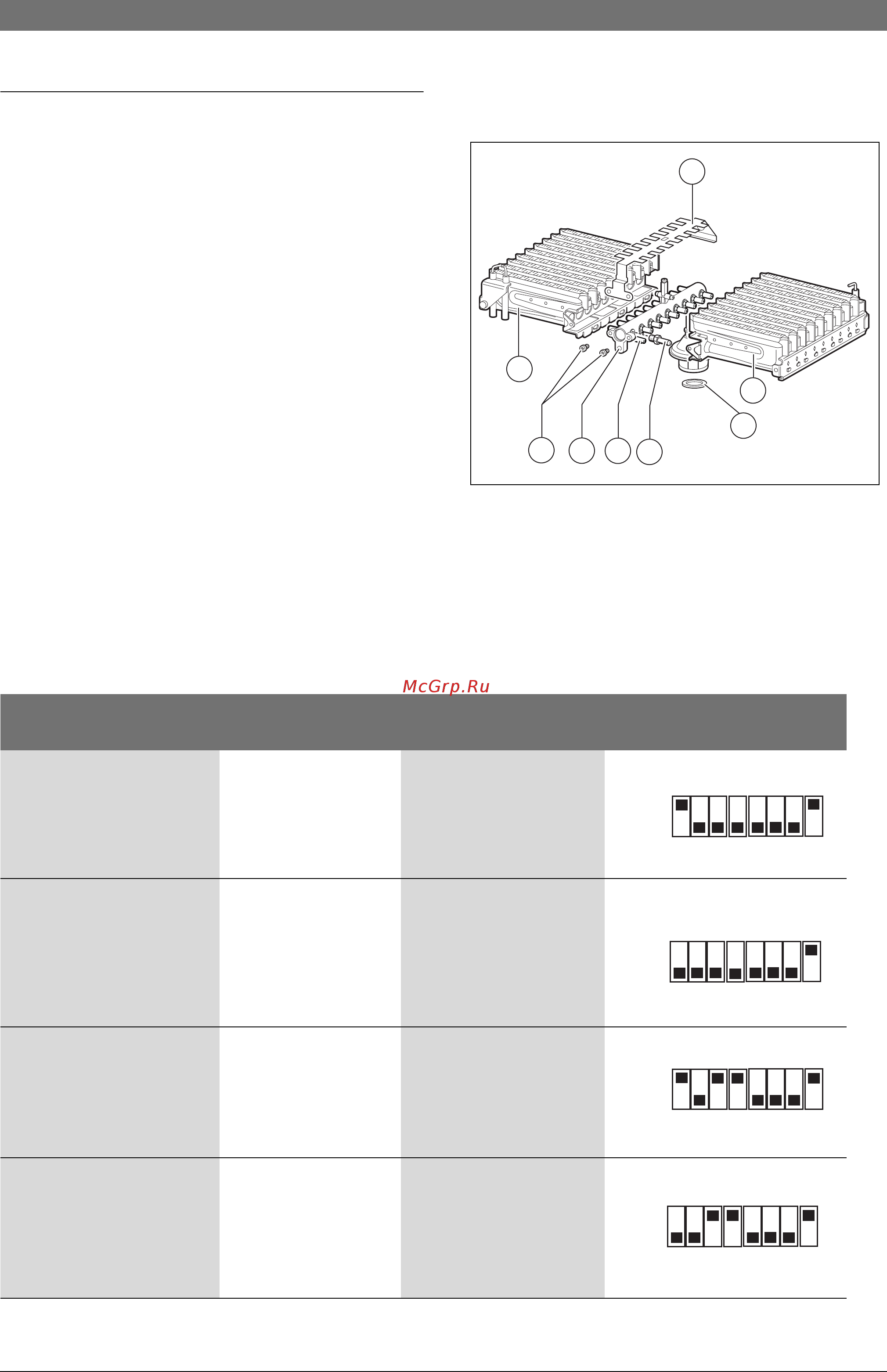

Рис 35
1 Распределитель теплового потока
2 Горелка (левая половина)
3 Винты крепления распределителя теплового потока
4 Газовый коллектор
5 Точки крепления коллектора форсунок
6 Форсунка
7 Уплотнение
8 Горелка (правая половина)
6 720 613 639-43.1O
1
8
5
2
3
4
7
6
Прибор Переход на
Комплект
переналадки
Положение
переключателей DIP
ZWA 24-2 A Сжиженный газ 8 716 012 610-0
ZWA 24-2 A Природный газ 8 716 012 641-0
ZSA 24-2 A Сжиженный газ 8 716 012 610-0
ZSA 24-2 A Природный газ 8 716 012 641-0
Таб. 13
OFF
ON
1
2
3
4
6 720 613 639-22.1O
5
6
7
8
OFF
ON
1
2
3
4
6 720 613 639-23.1O
5
6
7
8
OFF
ON
1
2
3
4
6 720 643 898-14.1O
5
6
7
8
OFF
ON
1
2
3
4
6 720 617 313-01 .1
O
5
6
7
8
