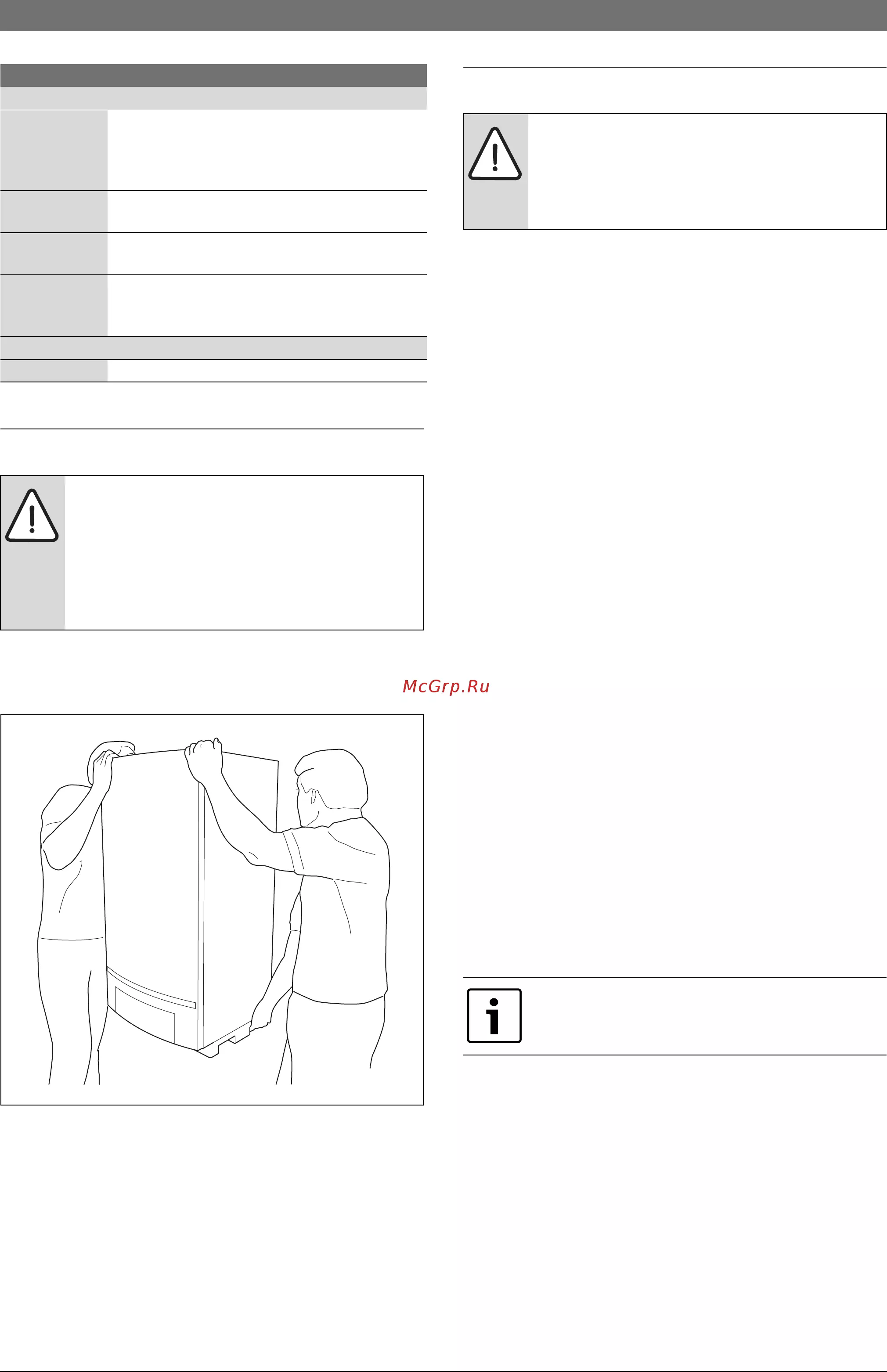

10 | Инструкции
Condens 5000W ZBR 70-3 | ZBR 100-36720813996 (2015/11)

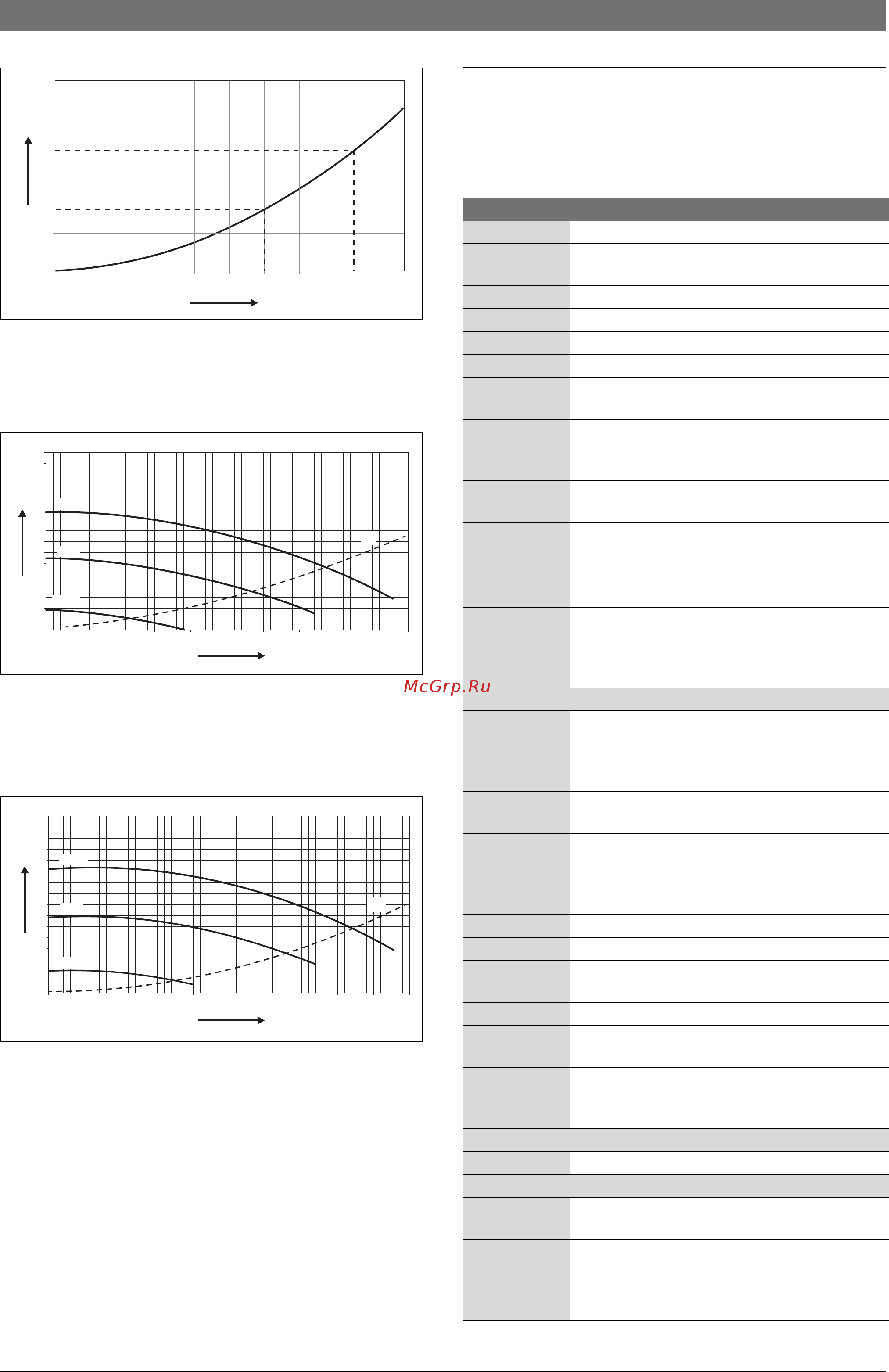

Рис. 6 График сопротивления котла
[л/ч] Расход
[мбар]Сопротивление
2.18 Остаточный напор
Рис. 7 Остаточный напор котла, с группой подключения
и обратным клапаном
[A] Сопротивление котла
[л/ч] Расход
[мбар]Остаточный напор
Рис. 8 Остаточный напор котла, с группой подключения
[A] Сопротивление котла
[л/ч] Расход
[мбар]Остаточный напор
3Инструкции
▶ При монтаже и пуске в эксплуатацию соблюдайте национальные
нормы и правила.
▶ Убедитесь, что вся система соответствует следующим нормам,
директивам и правилам.
6720813996-1.1TD
500
450
400
350
300
250
200
150
100
50
0
500 1000 1500 2000 2500 3000 3500 4000 4500 5000
[л/ч]
[мбар]
70
100
6720813996-2.1TD
0
50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000
[мбар]
[л/ч]
[A]
100
70
min.
6720813996-3.1TD
0
50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000
[мбар]
[
л/ч
]
70
min.
100
[A]
Номер Наименование
92/42/EEC Коэффициент полезного действия
98/83/EC Директива по качеству воды для потребления
людьми
2004/108/EC Директива по электромагнитной совместимости
2006/96/EC Низкое напряжение
2009/142/EC Директива ЕС по газовому оборудованию
DIN 4726/4729 Кислородопроницаемость
EN 437 Контрольные газы, контрольные давления,
категории приборов
EN 12828 Отопительные системы в зданиях –
Проектирование систем отопления и горячего
водоснабжения
EN 12831 Отопительные системы в зданиях – Методы
расчёта стандартной тепловой нагрузки
EN 13384 Системы отвода дымовых газов, модели
теплового расчёта
EN 50201-1 Котлы для газообразного топлива - Часть 1:
Общие требования и испытания
EN 50201-2-1 Котлы для газообразного топлива - Часть 2-1:
Котлы типа C и котлы типа B2, B3 и B5 с
номинальной тепловой нагрузкой не более
1000 кВт
Дополнительно для Германии
BlmSchV 1 Первое положение Федерального закона об
охране окружающей среды от воздействия
экологически вредных выбросов (положение
о малых топочных системах)
ATV Конденсат из конденсационных котлов. Новое
издание ATV-DVWK рабочего листа A 251.
DVGW G 635 Газовые приборы для подключения к системе
подачи воздуха/отвода дымовых газов с режимом
избыточного давления (стандартизированный
метод)
EnEG Закон об экономии энергии
EnEV Правила по энергосбережению
FeuVO Правила немецких федеральных земель для
топочного оборудования
TRF Технические правила для сжиженного газа
TRGI Технические правила монтажа газового
оборудования - Рабочий лист DVGW G 600
VDE 0100 Сооружение силовых электроустановок с
номинальным напряжением до 1000 В, ванные
комнаты и душевые
Дополнительно для Швейцарии
SVGW Директива по газу G1: газовые установки
Дополнительно для Австрии
Директива
ÖVGW
G1 или G2 (ÖVGW-TR газ или сжиженный газ)
ÖNORM
B 8200
Анализ дымовых и отработанных газов. Термины
и их пояснения. Выполняются требования
австрийского федерального договора ст. 15а
B-VG относительно эмиссий и эффективности.
Таб. 8 Нормы, инструкции и правила
