4 | Информация о продукции
Condens 5000W ZBR 70-3 | ZBR 100-36720813996 (2015/11)
Передача владельцу
При передаче проинструктируйте владельца о правилах
обслуживания и условиях эксплуатации отопительной системы.
▶ Объясните основные принципы обслуживания, при этом
обратите особое внимание на действия, влияющие на
безопасность.
▶ Укажите на то, что переделку или ремонт оборудования
разрешается выполнять только сотрудникам
специализированного предприятия, имеющим разрешение на
выполнение таких работ.
▶ Укажите на необходимость проведения контрольных осмотров и
технического обслуживания для безопасной и экологичной
эксплуатации оборудования.
▶ Передайте владельцу для хранения инструкции по монтажу и
техническому обслуживанию.
2 Информация о продукции
2.1 Документация
Эта инструкция содержит важную информацию о безопасном и
правильном монтаже, пуске в эксплуатацию и техническом
обслуживании газового конденсационного котла.
Эта инструкция по монтажу предназначена для специалистов,
имеющих специальное образование и опыт работы с
отопительными системами, а также опыт в монтаже газового и
отопительного оборудования.
2.2 Декларация соответствия
Это оборудование по своей конструкции и рабочим
характеристикам соответствует европейским нормам и
дополняющим их национальным требованиям. Соответствие
подтверждено знаком CE.
Декларацию соответствия можно запросить у изготовителя. Адреса
приведены на обратной стороне обложки этой инструкции.
2.3 Типы котлов
В зависимости от страны возможно различие между приведёнными
в этой инструкции и имеющимися типами котлов. За более
подробной информацией обращайтесь к изготовителю. Адреса
приведены на обратной стороне обложки этой инструкции.
Этот документ действителен для следующих типов котлов:
• Condens 5000W ZBR 70-3
• Condens 5000W ZBR 100-3.
Обозначение газового конденсационного котла состоит из
следующего:
• Bosch: изготовитель
• Condens 5000W ZBR-3: наименование изделия
• 70 или 100: тип котла.
2.4 Заводская табличка
Заводская табличка находится на верхней стороне котла, слева
около переходника дымовых газов ( рис. 4, [8]). На заводской
табличке указаны серийный номер, категория котла и сведения о
допусках.
2.5 Комплект поставки
Газовый конденсационный котёл поставляется с завода в
смонтированном виде.
▶ Проверьте наличие повреждений и комплектность
поставленного оборудования.

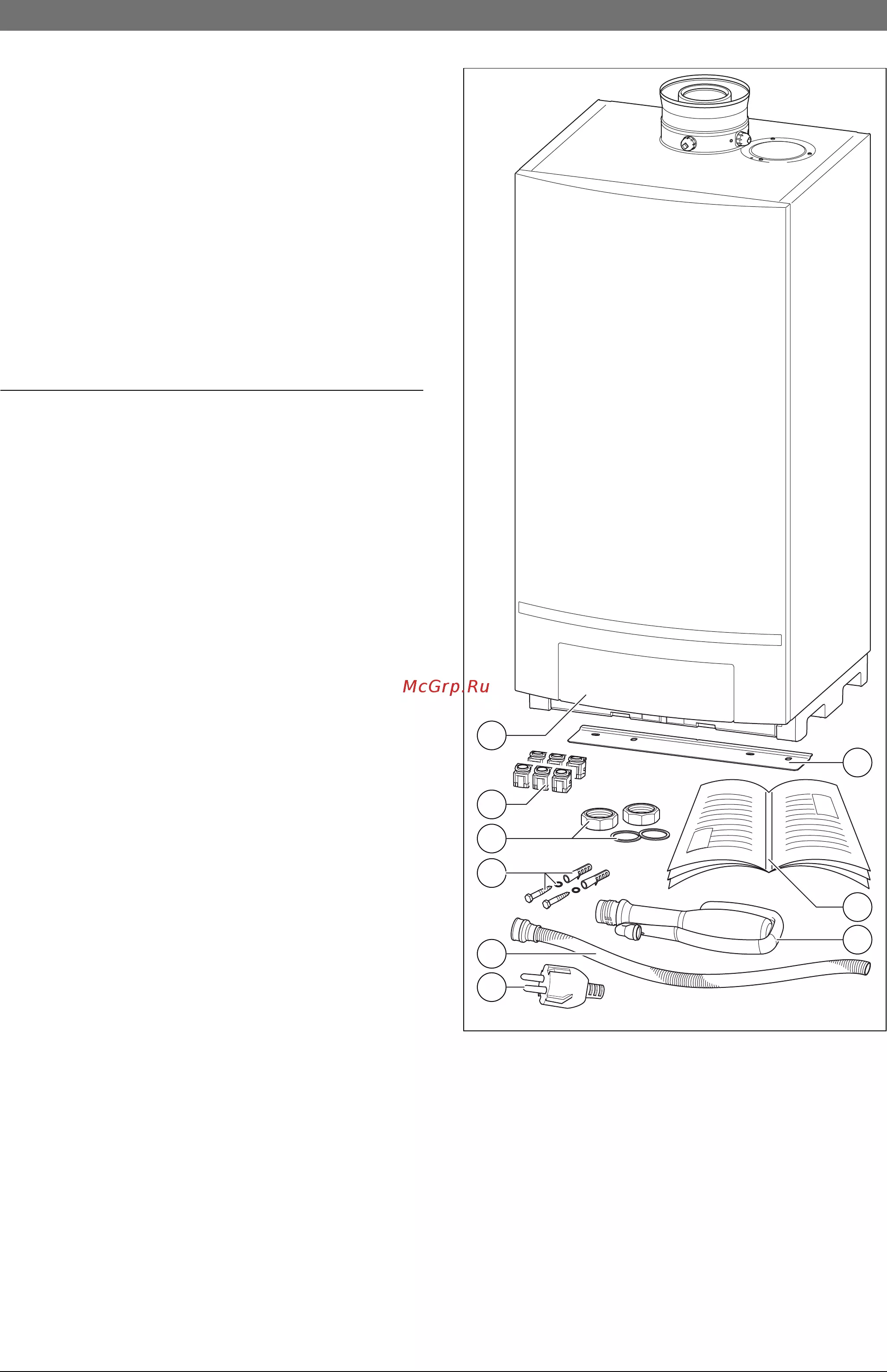

Рис. 1 Комплект поставки
[1] Газовый конденсационный котёл
[2] Планка для подвески
[3] Техническая документация
[4] Конденсатный сифон
[5] Вилка подключения к электросети (если не подсоединена к
проводу)
[6] Шланг для слива конденсата
[7] Винт, шайба, дюбель (2 × )
[8] Резьбовое соединение с уплотнением (2 × )
[9] Фиксатор провода (6 × )
2.6 Переналадка на другой вид газа
Этот котёл предназначен для работы на газе, указанном на
заводской табличке. Если котёл переводится на другой вид газа, то
пользуйтесь информацией о видах газа ( глава 2.16, стр. 9).
6 720 807 034-26.2DDC
2
4
3
9
1
8
7
6
5
