6 | Информация о продукции
Condens 5000W ZBR 70-3 | ZBR 100-36720813996 (2015/11)
2.12 Общий вид котла

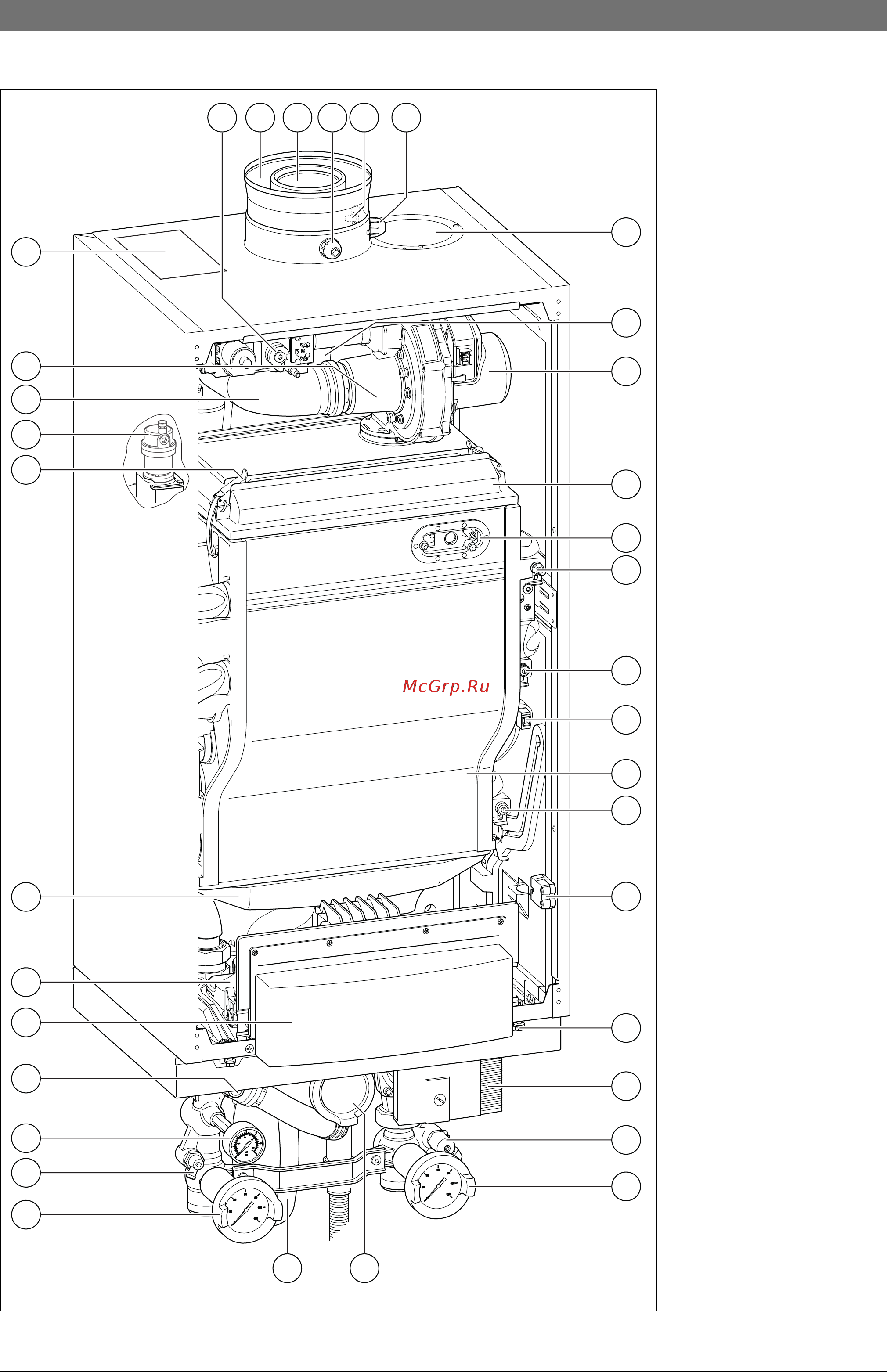

Рис. 4 Condens 5000W ZBR-3 с группой подключения
6 720 807 034-02.3DDC
3
5
6
8
15
17
18
19
20
21
22
23
24
26
25
28
30
29
3127
16
10 11 12 13 149
4
7
2
32
33
30
1
34
Газовый конденсационный
котёл:
[1] Панель управления
[2] Зажимная рейка
[3] Ванна для конденсата
[4] Быстросъёмный замок
[5] Автоматический
воздухоотводчик
[6] Воздухозаборная труба
[7] Сопло Вентури
[8] Заводская табличка
[9] Газовая арматура
[10] Подключение воздуха для
горения
(концентрическое)
[11] Подсоединение к отводу
дымовых газов
[12] Место замера дымовых
газов
[13] Датчик температуры
дымовых газов
[14] Место замера приточного
воздуха
[15] Крышка отдельного
подключения воздуха для
горения (параллельное)
[16] Труба отвода дымовых
газов
[17] Вентилятор
[18] Горелка
[19] Запальный блок
[20] Датчик температуры
подающей линии
[21] Предохранительный
температурный датчик
[22] Датчик давления
[23] Теплообменник
[24] Датчик температуры
обратной линии
[25] Идентификационный
модуль котла (KIM)
[26] Стопорный винт
[27] Конденсатный сифон
Группа подключения
(дополнительное
оборудование):
[28] Насос
[29] Кран для заполнения и
слива
[30] Сервисный кран
[31] Газовый кран
[32] Сливной кран
[33] Манометр
[34] Предохранительный
клапан
