Контрольные осмотры и техническое обслуживание | 27
6720813996 (2015/11)Condens 5000W ZBR 70-3 | ZBR 100-3

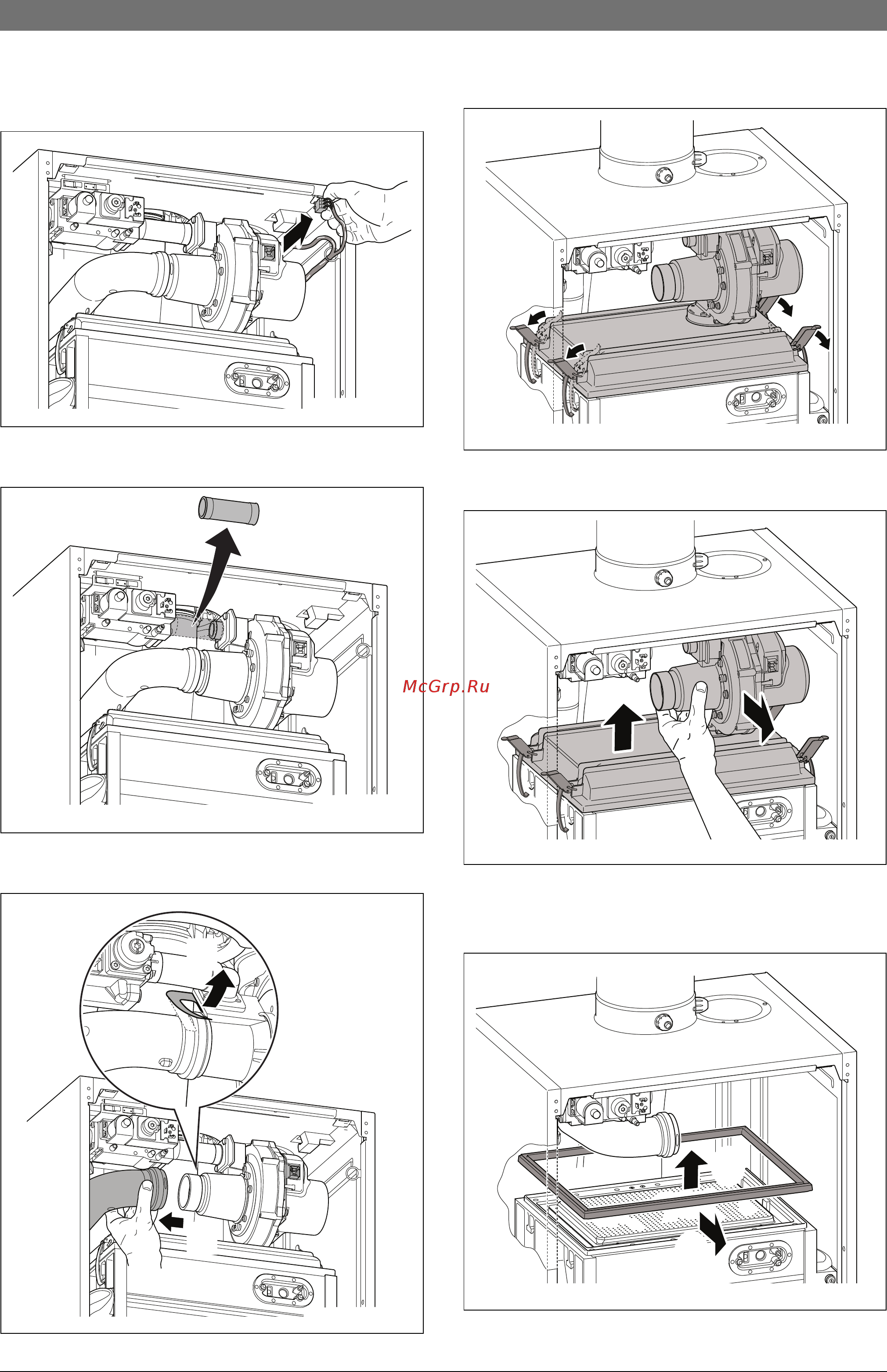

11.2 Демонтаж газовоздушного блока
▶ Отсоедините сетевой штекер и сигнал регулирования
вентилятора.
Рис. 50 Отсоединение сетевого штекера вентилятора
▶ Демонтируйте газовую трубу.
Рис. 51 Демонтаж газовой трубы
▶ Отсоедините воздухозаборную трубу от вентилятора.
Рис. 52 Отсоединение воздухозаборной трубы (выноска: тип 70)
▶ Разомкните 4 защёлки крышки горелки.
Защелки находятся под натяжением.
Рис. 53 Раскрытие защёлок
▶ Выньте газовоздушный блок с крышкой горелки.
Рис. 54 Удаление газовоздушного блока с крышкой горелки
11.3 Чистка горелки
▶ Снимите уплотнение горелки и замените при необходимости.
Рис. 55 Снятие уплотнения горелки
6 720 807 034-042.2DDC
6 720 807 034-043.1DDC
6 720 807 034-36.1DDC
2.
1.
6 720 807 034-037.1DDC
6 720 807 034-038.1DDC
1.
2.
6 720 807 034-039.1DDC
1.
2.
