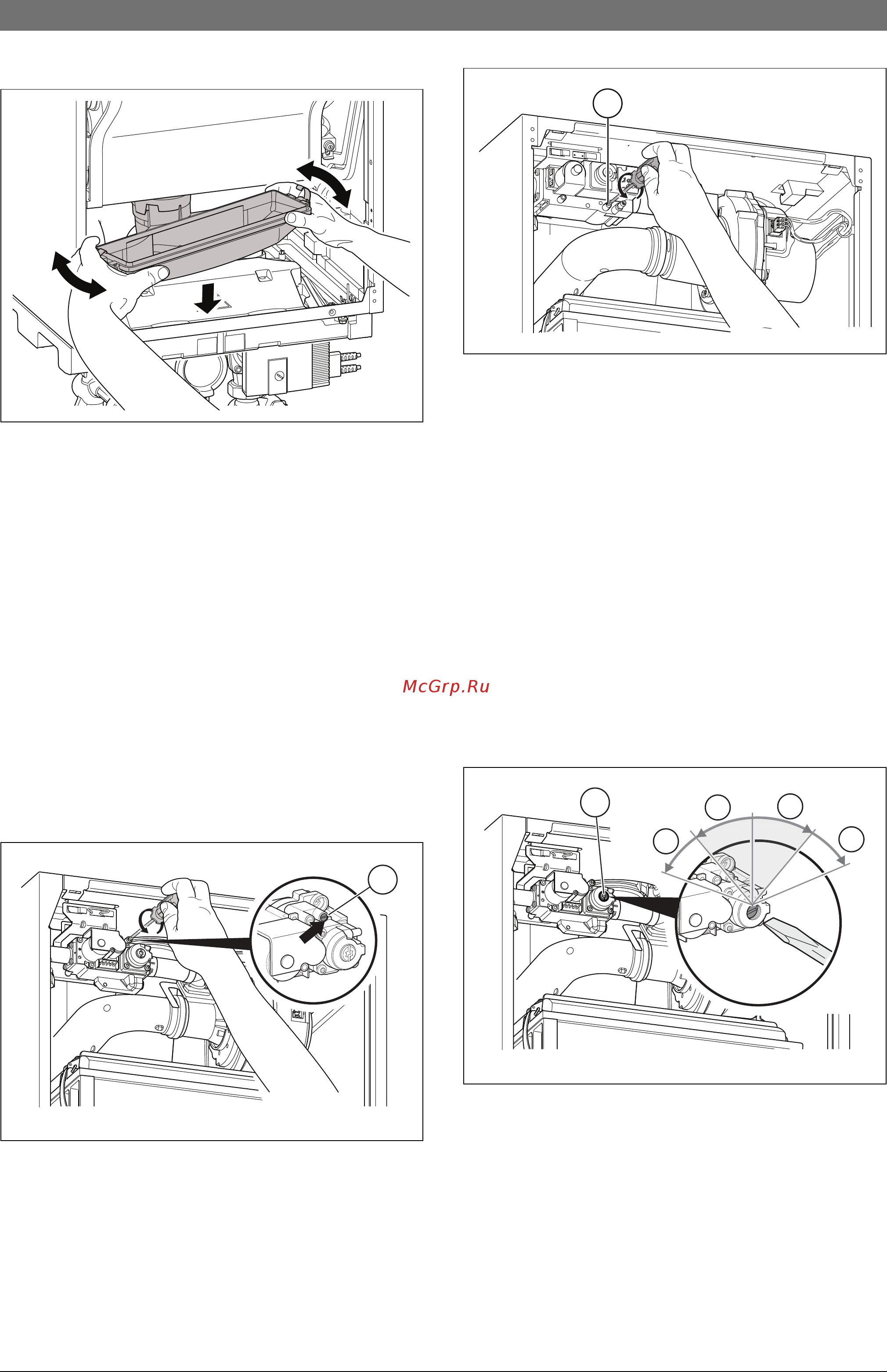

30 | Контрольные осмотры и техническое обслуживание
Condens 5000W ZBR 70-3 | ZBR 100-36720813996 (2015/11)
▶ Снимите конденсатную ванну.
Рис. 64 Снятие конденсатной ванны
▶ Чистка конденсатной ванны.
▶ Проверьте наличие повреждений уплотнения между ванной и
теплообменником. При необходимости замените уплотнение.
▶ Поставьте конденсатную ванну под теплообменник.
▶ Полностью прижмите конденсатную ванну к теплообменнику.
▶ Замкните защёлки.
▶ Установите все детали в обратной последовательности.
▶ Запустите котёл в работу.
▶ Во время работы проверьте наличие протечек дымовых газов и
конденсата через различные уплотнения конденсатной ванны.
11.8 Измерение подаваемого давления газа
См. главу 8.7 «Измерение подаваемого давления газа».
11.9 Измерение соотношения газ/воздух
▶ Выключите котёл.
▶ Закройте газовый кран.
▶ Отверните на 2 оборота штуцер для измерения давления на
форсунке [1].
Рис. 65 Открытие штуцера измерения давления на форсунке
(тип 70)
Рис. 66 Открытие штуцера измерения давления на форсунке
(тип 100)
▶ Подключите манометр.
▶ Установите манометр на «0».
Во время измерения держите манометр на одной высоте.
▶ Откройте газовый кран.
▶ Запустите котёл в работу.
▶ Обеспечьте, чтобы котёл мог отдавать своё тепло в отопительную
систему.
▶ Включите режим "Трубочист" ( глава 7.3).
▶ Установите наименьшее значение для теплопроизводительности
(частичная нагрузка).
▶ Измерьте соотношение газ/воздух.
Это дифференциальное давление должно находиться при
частичной нагрузке в пределах от -10 до 0 Па (-0,10 и 0,00 мбар).
Номинальное дифференциальное давление составляет -5 Па
(-0,05 мбар).
▶ Удалите заглушку с регулировочного винта.
▶ Установите соотношение газ-воздух на -5 Па (-0,05 мбар).
Рис. 67 Регулировка соотношения газа-воздух (тип 70)
[1] Крышка
[2] Неправильное дифференциальное давление
[3] Правильное дифференциальное давление
6 720 807 034-46.1DDC
6 720 807 034-67.1DDC
1
6 720 807 034-066.1DDC
1
6 720 807 034-70.1DDC
-5 Pa
-10 Pa
0 Pa
5 Pa
-15 Pa
1
2
3
3
2
