Контрольные осмотры и техническое обслуживание | 31
6720813996 (2015/11)Condens 5000W ZBR 70-3 | ZBR 100-3

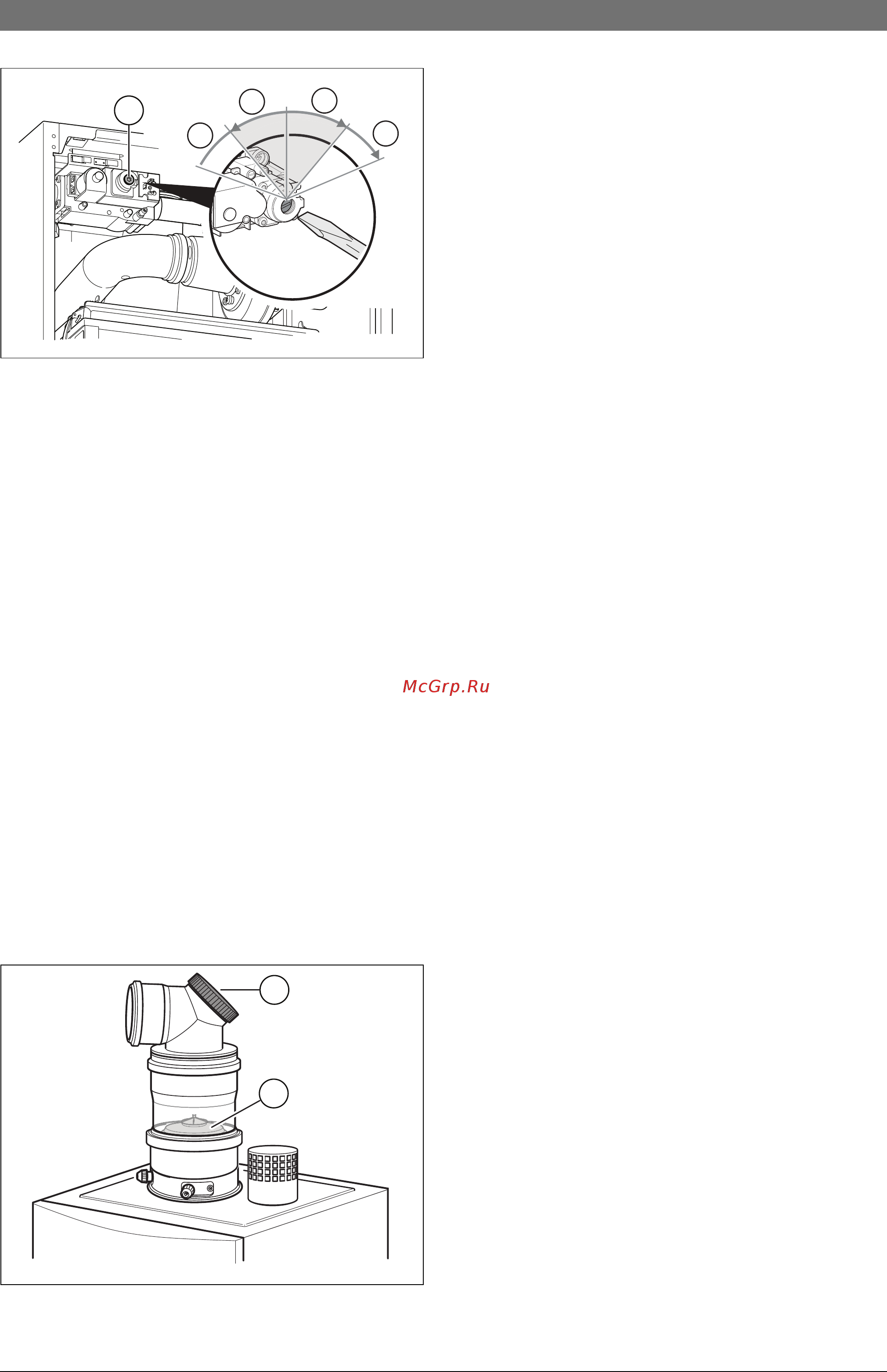

Рис. 68 Регулировка соотношения газа-воздух (тип 100)
[1] Крышка
[2] Неправильное дифференциальное давление
[3] Правильное дифференциальное давление
▶ Занесите полученное значение в протокол технического
обслуживания ( глава 11.15, стр. 32).
▶ Выключите режим "Трубочист".
▶ Выключите котёл.
▶ Закройте газовый кран.
▶ Отсоедините манометр.
▶ Заверните измерительный штуцер.
▶ Установите заглушку на регулировочный винт.
▶ Откройте газовый кран.
▶ Запустите котёл в работу.
11.10 Измерение содержания CO/CO
2
См. главу 8.9 «Измерение CO и CO2».
11.11 Проверка редукционного клапана дымовых газов
Если в котле установлена каскадная система отвода дымовых газов
под избыточным давлением, то нужно проверить редукционный
клапан дымовых газов.
▶ Откройте смотровой люк [1] редукционного клапана дымовых
газов.
▶ Проверьте износ, повреждения и загрязнение редукционного
клапана дымовых газов [2], замените клапан при
необходимости.
▶ Закройте смотровой люк редукционного клапана дымовых
газов.
Рис. 69 Проверка редукционного клапана дымовых газов
[1] Смотровой люк
[2] Редукционный клапан дымовых газов
11.12 Измерение тока ионизации
См. главу 8.10 «Измерение тока ионизации».
11.13 Проверка отсутствия утечек газа
См. главу 8.11 «Проверка отсутствия утечек газа».
11.14 Проверка правильной работы котла
▶ Проверьте отсутствие протечек во всех резьбовых соединениях.
▶ Проверьте давление воды в котле, при необходимости долейте
воду.
При этом учитывайте качество воды ( глава 5.2).
▶ Проверьте настройки котла ( глава 7.2 «Меню настройки»).
▶ Установите облицовку и закрепите винтами.
6 720 807 034-071.1DDC
-5 Pa
-10 Pa
0 Pa
1
2
3
3
2
6 720 807 034-68.1TD
1
2
