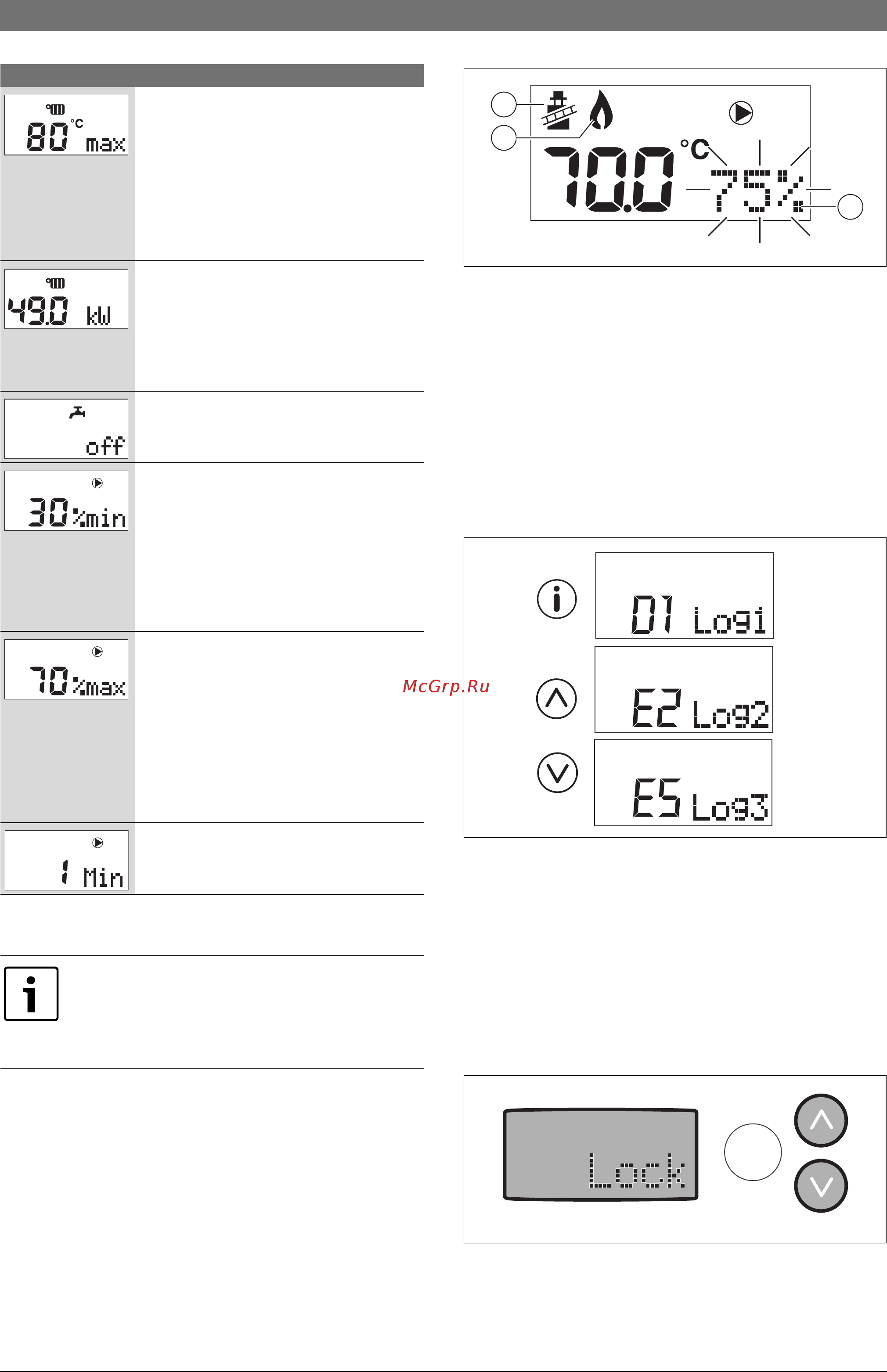

Действия | 21
6720813996 (2015/11)Condens 5000W ZBR 70-3 | ZBR 100-3
7.3 Режим "Трубочист"
В режиме "Трубочист" котёл работает в режиме отопления для
выполнения замеров.
▶ Обеспечьте, чтобы котёл мог отдавать своё тепло в отопительную
систему.
▶ Режим "Трубочист" включается нажатием на кнопку
d
в течение 5 секунд. На экране появляется знак трубочиста
C[1].
Теперь режим "Трубочист" остаётся активным в течение
30 минут при 100% теплопроизводительности.
▶ Установите кнопками
M и N нужную
теплопроизводительность (в %) [3].
▶ Выполните необходимые измерения.
▶ Для выключения режима "Трубочист" нажмите кнопку
d и
держите нажатой.
Рис. 38 Показания на дисплее в режиме "Трубочист"
7.4 Меню «Протокол неисправностей»
В этом меню в виде кода показаны 3 последние запирающие
неисправности.
▶ Держите кнопку
L нажатой 5 секунд, чтобы открыть меню
«Протокол неисправностей».
▶Кнопками
M и N можно показать на экране 3 последние
неисправности. Неисправности в хронологическом порядке
отмечаются как «Log1» - «Log3». Подробную информацию
о значениях кодов неисправностей см. в главе 12.
▶ Нажмите кнопку L, чтобы закрыть меню «Протокол
неисправностей» и вернуться на стартовый экран.
Рис. 39 Протокол неисправностей
7.5 Блокировка кнопок
Можно заблокировать меню настройки, чтобы не допустить их
изменений неквалифицированным персоналом. Для этого
выполните следующее:
Активировать
▶ Одновременно нажмите кнопки
M и N и держите нажатыми
5секунд.
▶ На дисплее на 5 секунд появится слово «Lock» ( рис. 40).
Меню информации можно читать по прежнему.
Рис. 40 Блокировка показана на дисплее
Деактивировать
▶ Для разблокировки кнопок снова одновременно нажмите кнопки
L и c и держите нажатыми 5 секунд, пока не исчезнет слово
«Lock».
▶ Установка максимальной температуры
котловой воды в зависимости от
отопительной системы.
Диапазон регулирования: 30 - 90 °C.
Примеры:
• 40 °C обогрев пола
• 75 - 85 °C радиаторы
• 85 - 90 °C конвекторы.
▶ Установка максимальной
теплопроизводительности отопительной
системы.
При изменении параметра
теплопроизводительность показывается в %.
Диапазон регулирования: 0 - 100%.
Информация о ГВС здесь не показывается.
▶ Изменение минимальной частоты
вращения насоса.
Диапазон значений:
30 % - макс. (установленное макс. значение
параметра).
▶ Увеличьте минимальную частоту
вращения насоса, если отопительная
система недостаточно нагревается.
▶ Изменение максимальной частоты
вращения насоса.
Диапазон регулирования
мин. (установленное мин. значение
параметра):
• Тип 70 - 65%
• Тип 100 - 83%
▶ При неприятных шумах потока уменьшите
максимальную частоту вращения насоса.
Время выбега насоса после завершения
отопления [мин].
Диапазон регулирования: 1 - 60 мин/24 ч.
Во время режима "Трубочист" приготовление
горячей воды невозможно. Режим "Трубочист"
автоматически выключается через 30 минут.
Настройки, выполненные во время режима
"Трубочист", отменяются.
Меню настройки
Таб. 11 Меню настройки
6 720 641 179-017.1TD
1
2
3
6 720 641 607-004.1TD
6 720 614 523-133.2TD
