Монтажная | 13
6720813996 (2015/11)Condens 5000W ZBR 70-3 | ZBR 100-3

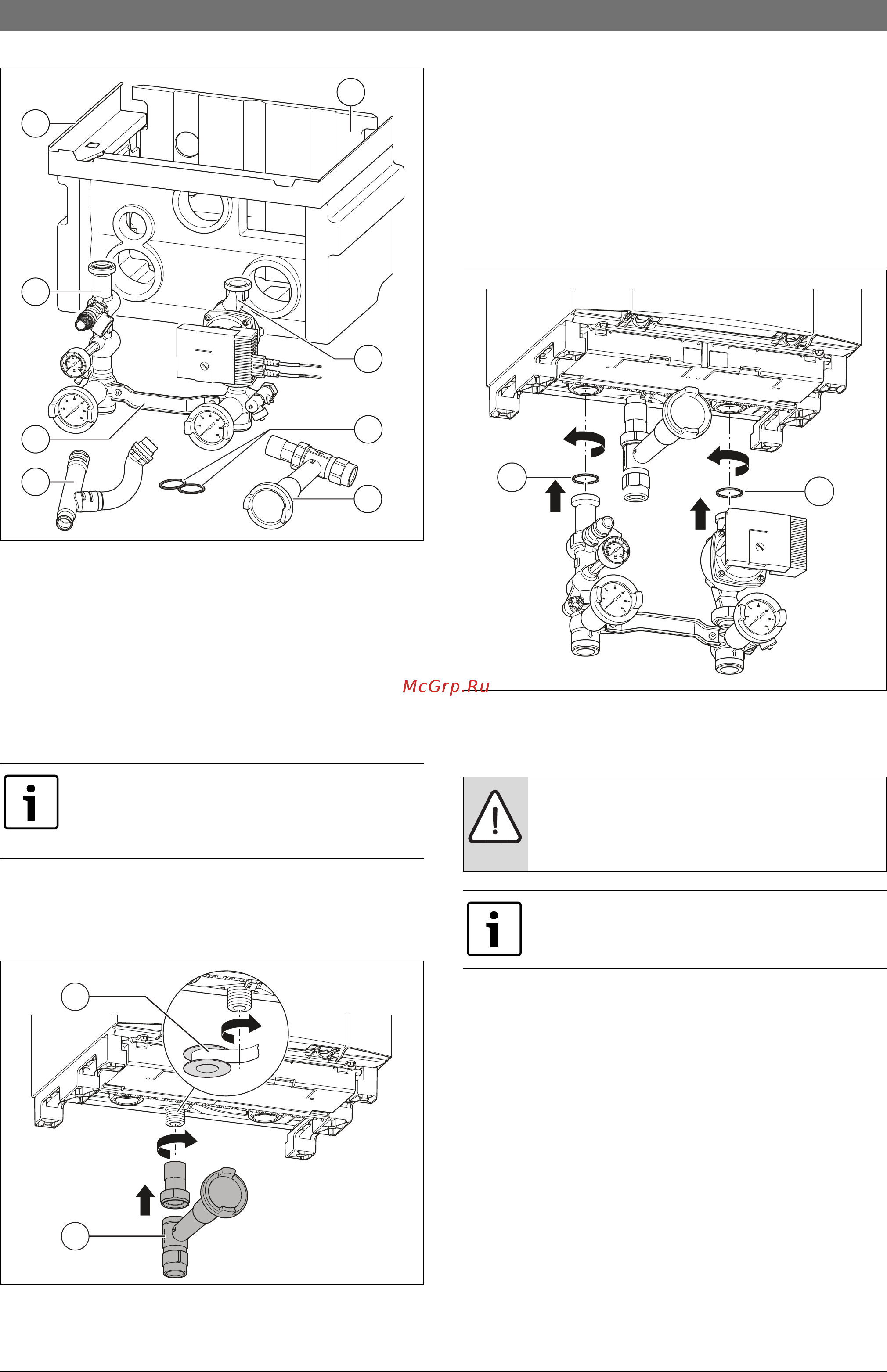

Рис. 12 Комплект поставки группы подключения
[1] Облицовка (изоляция)
[2] Задняя стенка (изоляция)
[3] Обратная линия
[4] Плоское уплотнение 1½ " (2 × )
[5] Газовый кран
[6] Тройник
[7] Соединительный участок
[8] Подающая линия
5.8.1 Установка газового крана
▶ Подсоединяйте газовую линию к котлу с проверенными
уплотняющими средствами [1].
▶ Установите газовый кран G 1" в газопровод [2].
▶ Подсоединяйте газопровод к газовому крану без напряжения.
Рис. 13 Установка газового крана
[1] Герметизирующее средство
[2] Газовый кран
5.8.2 Монтаж группы подключения
▶ Установите поставляемые с котлом резьбовые соединения
( рис. 1, [8]) на штуцеры подающей и обратной линии котла.
▶ Подсоедините группу подключения к штуцерам подающей и
обратной линии котла.
▶ Выполняйте подсоединение с входящими в комплект поставки
плоскими уплотнениями [1].
▶ Соединяйте подающую и обратную линии с группой
подключения без напряжения. Диаметр подающей и обратной
линий должен быть не менее 1½ " (Ø 35 мм).
Рис. 14 Монтаж группы подключения
5.9 Подключение труб отопительного контура (без
группы подключения)
▶ Соединяйте подающую и обратную линии с котлом без
напряжения. Диаметр подающей и обратной линий должен быть
не менее 1½ " (Ø 35 мм).
5.9.1 Подключение газа
▶ Подсоединяйте газовую линию к котлу с проверенными
уплотняющими средствами [1].
▶ Установите газовый кран [2] диаметром не менее 1".
При подсоединении к старому газопроводу защитите
арматуру от повреждений.
▶ Установите в газопровод газовый фильтр
согласно DIN 3368.
6 720 807 034-028.1DDC
2
3
4
5
8
1
7
6
6 720 807 034-06.1DDC
2
1
УВЕДОМЛЕНИЕ: возможно повреждение котла из-за
высокого рабочего давления.
▶ Установите предохранительный клапан между
котлом и запорным краном.
Для облегчения сервисных работ:
▶ Установите сервисный кран в подающую и
обратную линии.
6 720 807 034-009.1DDC
1
