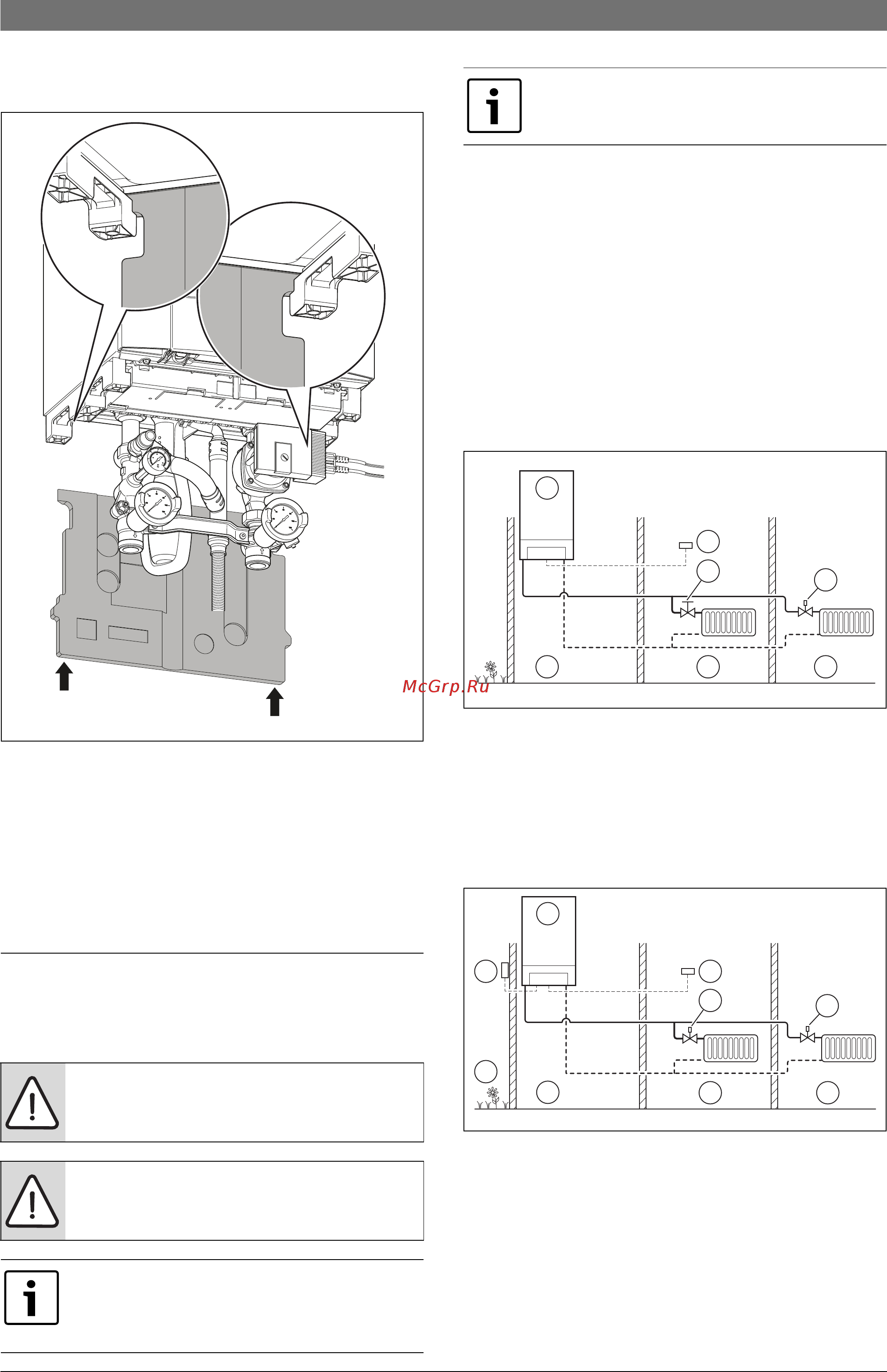

16 | Электрический монтаж
Condens 5000W ZBR 70-3 | ZBR 100-36720813996 (2015/11)
5.14 Установка изоляции задней стенки
▶ Установите заднюю стенку группы подключения в котёл.
Рис. 22 Установка задней стенки (изоляции)
5.15 Подключение к системе подачи воздуха и отвода
дымовых газов
Документация на отвод дымовых газов входит в комплект поставки
газового конденсационного котла.
▶ Перед монтажом внимательно прочитайте эту инструкцию.
▶ Подключите подачу воздуха и отвод дымовых газов в
соответствии с инструкцией на систему отвода дымовых газов.
6 Электрический монтаж
▶ При выполнении электрических соединений пользуйтесь
документацией на подключаемое оборудование и
электросхемой ( глава 2.13, стр. 7).
6.1 Принцип регулирования
Газовый конденсационный котёл может работать с регулированием
по комнатной температуре и с регулированием по наружной
температуре.
• При регулировании по комнатной температуре требуемая
температура в 1 помещении регулируется установленном в нём
пультом управления (комнатным регулятором).
Для правильного регулирования температуры отопительные
приборы должны иметь ручные или термостатические вентили
должны быть полностью открыты ( рис. 23).
• При регулировании по наружной температуре, температура во
всех помещениях регулируется термостатическими вентилями,
установленными на отопительных приборах. В этом случае
регулятор можно устанавливать в любом месте ( рис. 24).
Рис. 23 Регулирование по комнатной температуре
[1] Газовый конденсационный котёл
[2] Регулятор, работающий по комнатной температуре
[3] Вентиль отопительного прибора
[4] Термостатический вентиль отопительного прибора
[5] Другие помещения
[6] Жилое помещение
[7] Помещение для установки котла
Рис. 24 Регулирование по наружной температуре
[1] Газовый конденсационный котёл
[2] Регулятор, работающий по комнатной температуре
[3] Термостатический вентиль отопительного прибора
[4] Другие помещения
[5] Жилое помещение
[6] Помещение для установки котла
[7] Наружная температура
[8] Датчик наружной температуры
BHИMAHИE: возможен удар электрическим током.
▶ Обесточьте котёл перед проведением работ
с электрикой.
УВЕДОМЛЕНИЕ: возможно короткое замыкание.
▶ При замене используйте только оригинальную
проводку.
Сетевая вилка и розетка (230 В~, 50 Гц) должны быть
всегда доступны для подключения и отключения
котла от электросети. Розетка должна быть заземлена
(с защитным контактом).
6 720 807 034-058.1TD
Выполняйте все подключения 24 В~ на клеммной
колодке 2-жильным проводом сечением 0,4 -
0,8 мм².
6 720 807 034-053.1TD
1
2
7 6
5
4
3
6 720 807 034-069.1TD
1
2
6
7
5
4
3
3
8
