Пуск котла | 25
6720813996 (2015/11)Condens 5000W ZBR 70-3 | ZBR 100-3
8.10 Измерение тока ионизации
▶ Выключите котёл.
▶ Выньте штекер провода ионизации.
▶ Подключите мультиметр к обеим частям штекерного соединения
(параллельно).

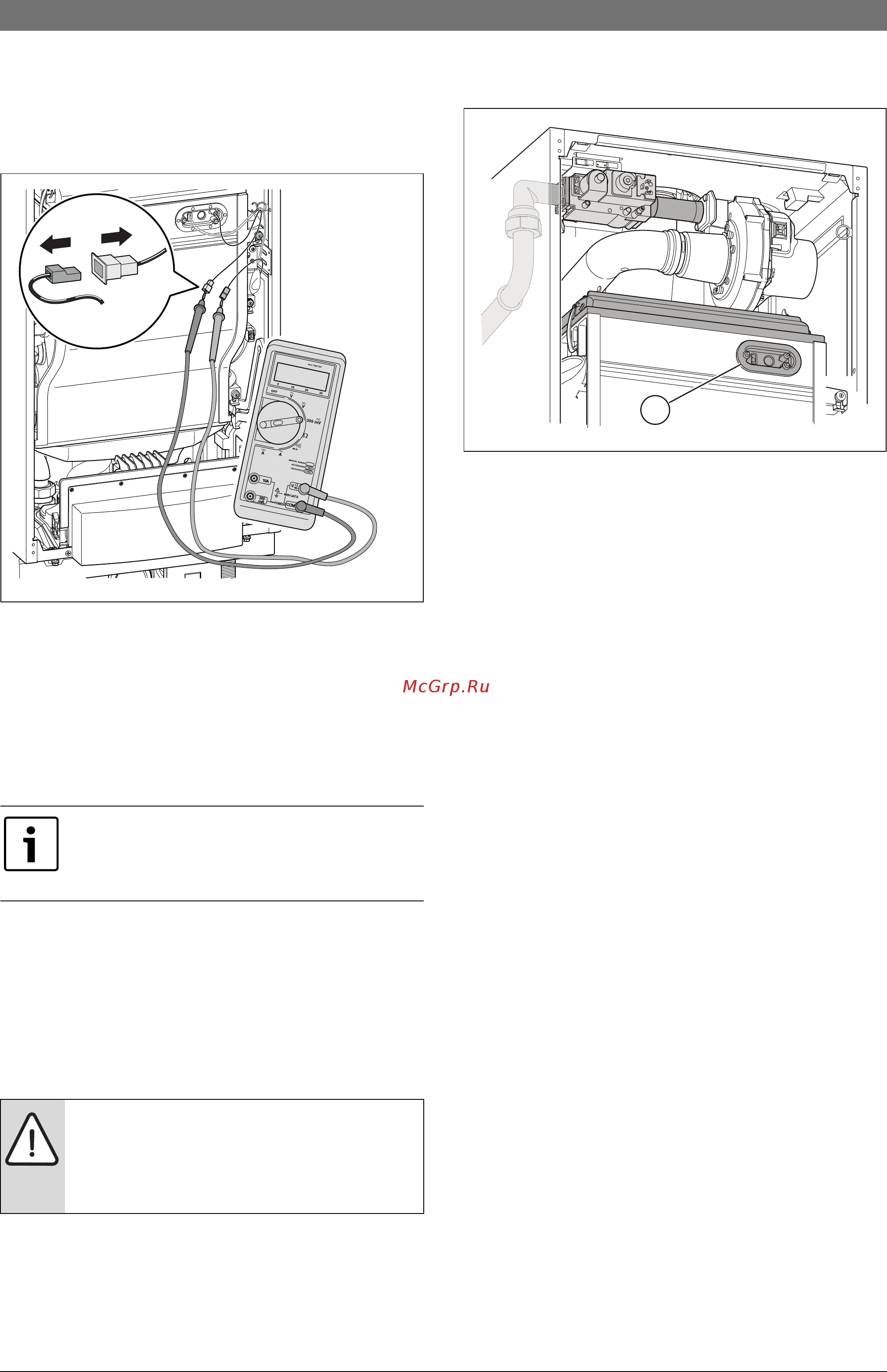

Рис. 48 Подключение мультиметра
▶ Установите на мультиметре диапазон измерений мкA.
▶ Запустите котёл в работу.
▶ Обеспечьте, чтобы котёл мог отдавать своё тепло в отопительную
систему.
▶ Включите режим "Трубочист" ( глава 7.3).
▶ Установите наименьшее значение для теплопроизводительности
(частичная нагрузка).
▶ Измерьте ток ионизации.
▶ Занесите значение в протокол технического обслуживания
( глава 11.15).
▶ Выключите режим "Трубочист".
▶ Выключите котёл.
▶ Отсоедините мультиметр.
▶ Вставьте штекер провода ионизации.
▶ Запустите котёл в работу.
8.11 Проверка отсутствия утечек газа
▶ Включите режим "Трубочист" ( глава 7.3).
▶ При работающей горелке проверьте разрешённым аэрозольным
течеискателем все газопроводящие части.
▶ Проверьте герметичность резинового уплотнения [1]
запального блока.
Рис. 49 Проверка газового тракта
▶ При наличии неплотности определите и устраните причину этого.
▶ Завершите режим "Трубочист".
8.12 Проверка работы котла
▶ Дождитесь значительного понижения температуры котловой
воды и проверьте, загорится ли через несколько минут горелка
котла.
8.13 Заключительные работы
▶ Установите облицовку.
▶ Заполните протокол пуска в эксплуатацию.
8.14 Информирование потребителя
▶ Ознакомьте потребителя с отопительной системой и с
эксплуатацией газового конденсационного котла.
▶ Объясните потребителю, как нужно заполнять отопительную
систему.
▶ Укажите потребителю на то, что он не имеет права сам выполнять
переналадку, ремонт или техобслуживание котла.
▶ Подтвердите пуск в эксплуатацию записью в протоколе
( глава 8.15).
▶ Передайте потребителю техническую документацию.
8.15 Протокол пуска в эксплуатацию
▶ Подпишите протокол выполненных работ по пуску
в эксплуатацию и поставьте дату.
Измеренный ток ионизации должен быть не менее
3мкА.
▶ Если это значение меньше, то проверьте
соотношение газ-воздух и контрольный электрод.
УВЕДОМЛЕНИЕ: возможно повреждение котла от
короткого замыкания.
▶ При пользовании аэрозольным течеискателем
укройте штекерные соединения и электрические
провода.
