24 | Пуск котла
Condens 5000W ZBR 70-3 | ZBR 100-36720813996 (2015/11)
▶ Отверните на 2 оборота штуцер для измерения давления на
форсунке [1].

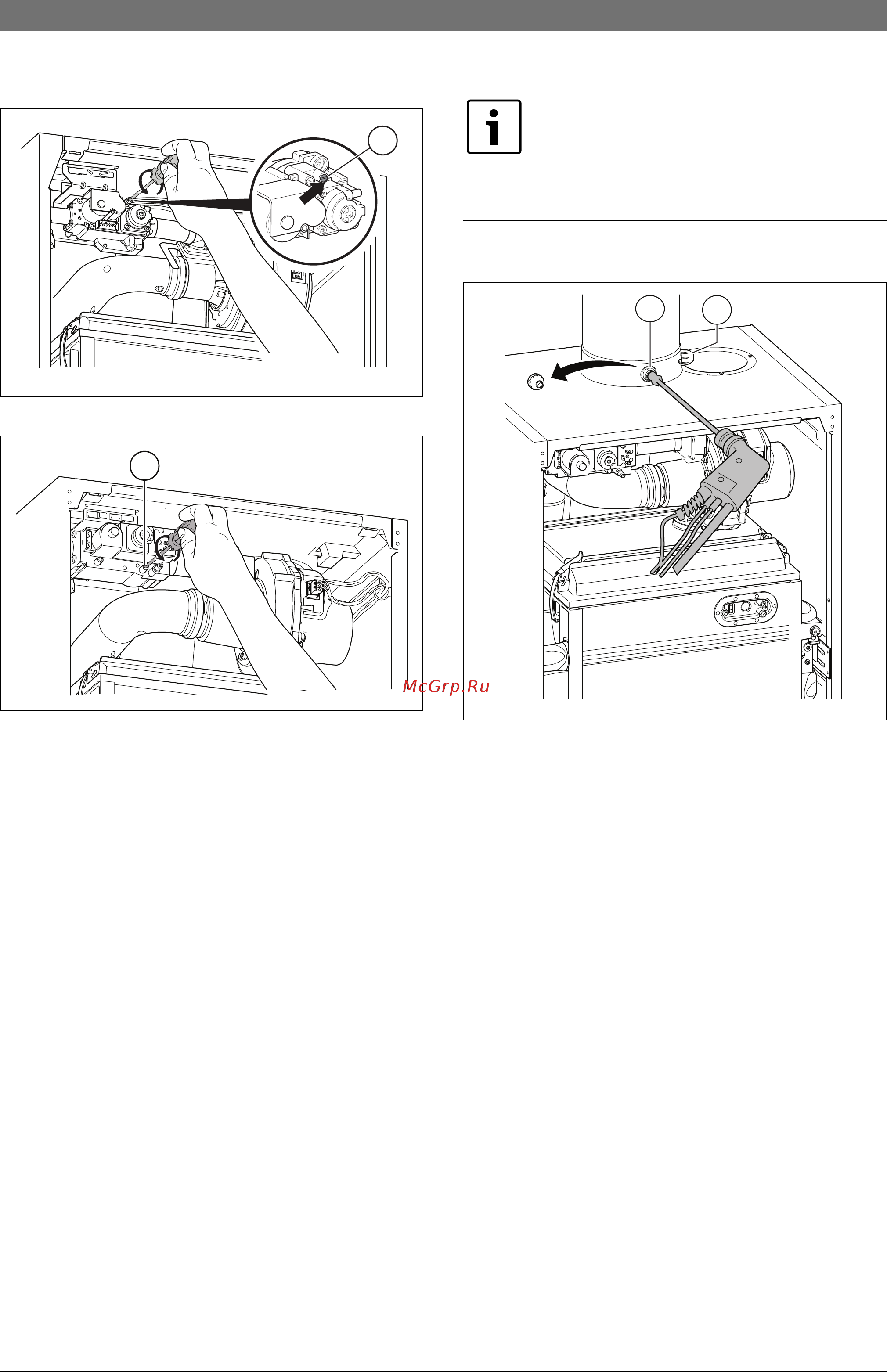

Рис. 45 Открытие ниппеля давления на форсунке (тип 70)
Рис. 46 Открытие ниппеля давления на форсунке (тип 100)
▶ Подключите манометр.
▶ Установите манометр на «0».
Во время измерения держите манометр на одной высоте.
▶ Откройте газовый кран.
▶ Запустите котёл в работу.
▶ Обеспечьте, чтобы котёл мог отдавать своё тепло в отопительную
систему.
▶ Включите режим "Трубочист" ( глава 7.3).
▶ Установите наименьшее значение для теплопроизводительности
(частичная нагрузка).
▶ Измерьте соотношение газ/воздух.
Это дифференциальное давление должно находиться при
частичной нагрузке в пределах от -10 до 0 Па (-0,10 и 0,00 мбар).
Если измеренное значение находится вне этого диапазона, то нужно
произвести настройку газовой арматуры ( глава 11.9, стр. 30).
▶ Занесите полученное значение в протокол технического
обслуживания ( глава 11.15, стр. 32).
▶ Завершите режим "Трубочист".
▶ Выключите котёл.
▶ Закройте газовый кран.
▶ Отсоедините манометр.
▶ Заверните измерительный штуцер.
▶ Откройте газовый кран.
▶ Запустите котёл в работу.
8.9 Измерение CO и CO
2
▶ Выключите котёл.
▶ Удалите заглушку в месте замера дымовых газов [1].
Рис. 47 Удаление заглушки в месте замера дымовых газов
[1] Место замера дымовых газов
[2] Место замера приточного воздуха
▶ Подсоедините анализатор дымовых газов к точке замера.
▶ Запустите котёл в работу.
▶ Обеспечьте, чтобы котёл мог отдавать своё тепло в отопительную
систему.
▶ Включите режим "Трубочист" ( глава 7.3).
▶ Измерьте содержание CO.
▶ При высоком содержании СО определите и устраните причину
этого.
▶ Занесите содержание СО в протокол технического
обслуживания ( глава 11.15).
▶ Установите теплопроизводительность на 100%.
▶ Измерьте содержание CO
2
.
▶ Занесите содержание СО
2
в протокол технического
обслуживания ( глава 11.15).
▶ Установите теплопроизводительность на частичную нагрузку.
▶ Измерьте содержание CO
2
.
▶ Занесите содержание СО
2
в протокол технического
обслуживания ( глава 11.15).
▶ Выключите режим "Трубочист".
▶ Выключите котёл.
▶ Отсоедините анализатор дымовых газов.
▶ Установите заглушку в месте замера дымовых газов.
▶ Запустите котёл в работу.
6 720 807 034-67.1DDC
1
6 720 807 034-066.1DDC
1
Из-за из горения с избытком воздуха содержание CO
в дымовых газах должно быть ниже 400 ppm или 0,04
объёмн.%. Если содержание СО около 400 ppm или
превышает это значение, то причиной может быть
загрязнение горелки, неисправность горелки или
рециркуляция дымовых газов.
6 720 807 034-63.2DDC
