Контрольные осмотры и техническое обслуживание | 29
6720813996 (2015/11)Condens 5000W ZBR 70-3 | ZBR 100-3
▶ Установите горелку [1] с вырезом [3] справа.
▶ Тщательно выровняйте уплотнение [2] на горелке.

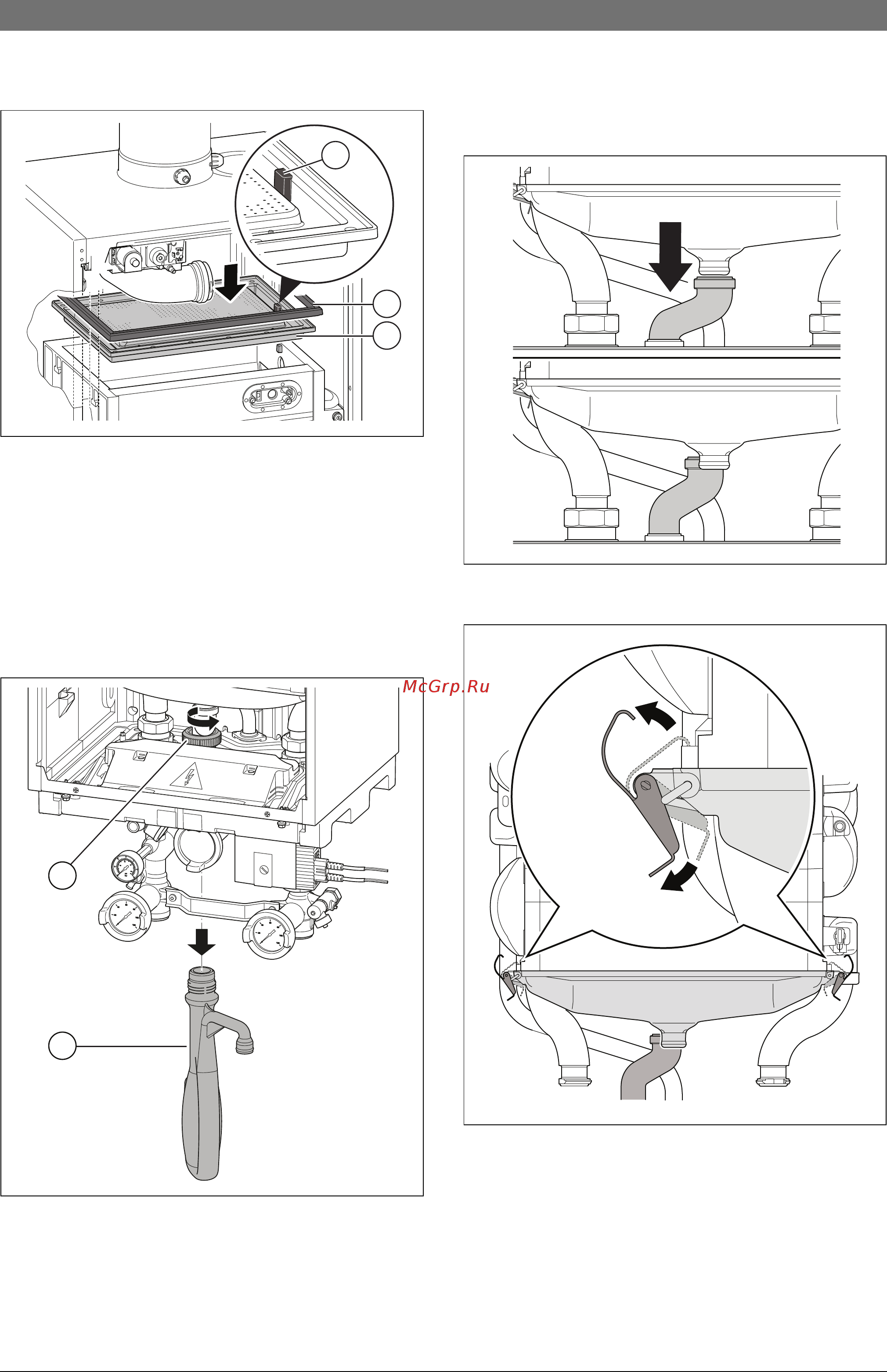

Рис. 60 Установка горелки с уплотнением
[1] горелку
[2] Уплотнение
[3] Вырез
▶ Установите крышку горелки с газовоздушным блоком в обратной
последовательности.
11.6 Чистка конденсатного сифона
▶ Отсоедините гибкий шланг и тройник от конденсатного сифона.
▶ Полностью отверните шарнирное соединение [1] в котле.
▶ Выньте конденсатный сифон [2].
Рис. 61 Демонтаж конденсатного сифона
[1] Шарнирное соединение
[2] Конденсатный сифон
▶ Промойте конденсатный сифон.
▶ Заполните сифон полностью водой.
▶ Установите сифон.
▶ Рукой затяните шарнирное соединение.
11.7 Чистка конденсатной ванны
Если сифон грязный, то нужно проверить и при необходимости
очистить конденсатную ванну.
▶ Потяните конденсатный шланг вниз и поверните назад.
Рис. 62 Отсоединение конденсатного шланга
▶ Разомкните 2 защёлки.
Рис. 63 Раскрытие защёлок конденсатной ванны
6 720 807 034-041.1DDC
3
2
1
6 720 807 034-035.1DDC
1
2
6 720 807 034-44.1DDC
6 720 807 034-045.1DDC
1.
2.
