18 | Электрический монтаж
Condens 5000W ZBR 70-3 | ZBR 100-36720813996 (2015/11)
6.4 Подключение регулятора комнатной
температуры (включение/выключение)
В качестве регулятора можно подключить любой обычный
беспотенциальный регулятор комнатной температуры (включение/
выключение) без теплоускоряющего элемента (антиципационного
сопротивления).
Подсоедините регулятор комнатной температуры зелёным
штекером к клеммной колодке [1]. Максимально допустимое
сопротивление этого провода составляет 100 Ω.

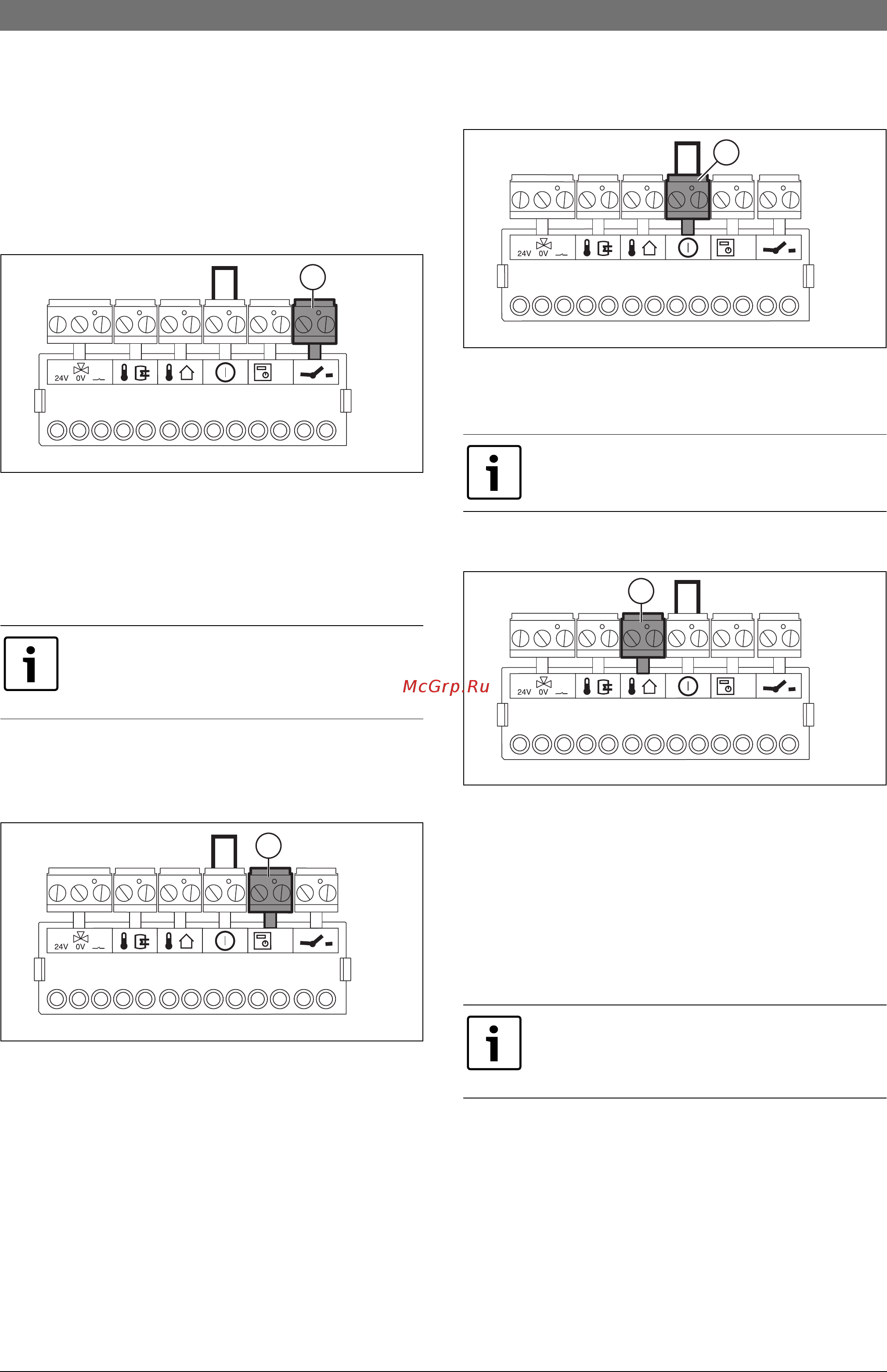

Рис. 30 Подключение регулятора комнатной температуры
(включение/выключение)
6.5 Подключение модулируемого регулятора
Можно подключить следующие модулируемые регуляторы:
Fx-регулятор
•IGM, IPM.
Установите модулируемый регулятор в соответствии с его
инструкцией.
Подсоедините модулируемый регулятор оранжевым штекером к
клеммной колодке [1] (шина).
Рис. 31 Подключение модулируемого регулятора
6.6 Подключение отдельного отключающего
контакта
Дополнительно можно подключить отдельный отключающий
контакт, например, для защиты обогрева пола от высоких
температур котловой воды. Когда контакт разомкнут, котёл
выключается и на дисплее котла появляется код «d3».
Можно подключать любой обычный беспотенциальный контакт
Удалите перемычку красного штекера [1].
Подсоедините отдельный контакт красным штекером к
клеммной колодке [1].
Рис. 32 Подключение отдельного отключающего контакта
6.7 Подключение датчик наружной температуры
(дополнительное оборудование)
Подсоедините датчик наружной температуры синим штекером к
клеммной колодке [1].
Рис. 33 Подключение датчика наружной температуры
6.8 Подключение датчика температуры бака-
водонагревателя
Подключение невозможно.
6.9 Подключение 3-ходового клапана
Подключение невозможно.
6.10 Подключение функционального модуля
(дополнительное оборудование)
Подключите провод шины к контактам для модулируемого
регулятора ( глава 6.5).
За подробной информацией о других применяемых
регуляторах и модулях обращайтесь к изготовителю.
Адреса приведены на обратной стороне обложки
этой инструкции.
13 12 11 10 9 8 7 6 5 4 3 2 1
1
6 720 807 034-011.1TD
13 12 11 10 9 8 7 6 5 4 3 2 1
1
6 720 807 034-012.1TD
К котлу можно подключить только один датчик
наружной температуры, который должен сочетаться
с подключенной системой управления.
При монтаже и определении возможных сочетаний
функциональных модулей пользуйтесь
соответствующими инструкциями по монтажу
функциональных модулей.
13 12 11 10 9 8 7 6 5 4 3 2 1
6 720 807 034-013.1TD
1
13 12 11 10 9 8 7 6 5 4 3 2 1
6 720 807 034-014.1TD
1
