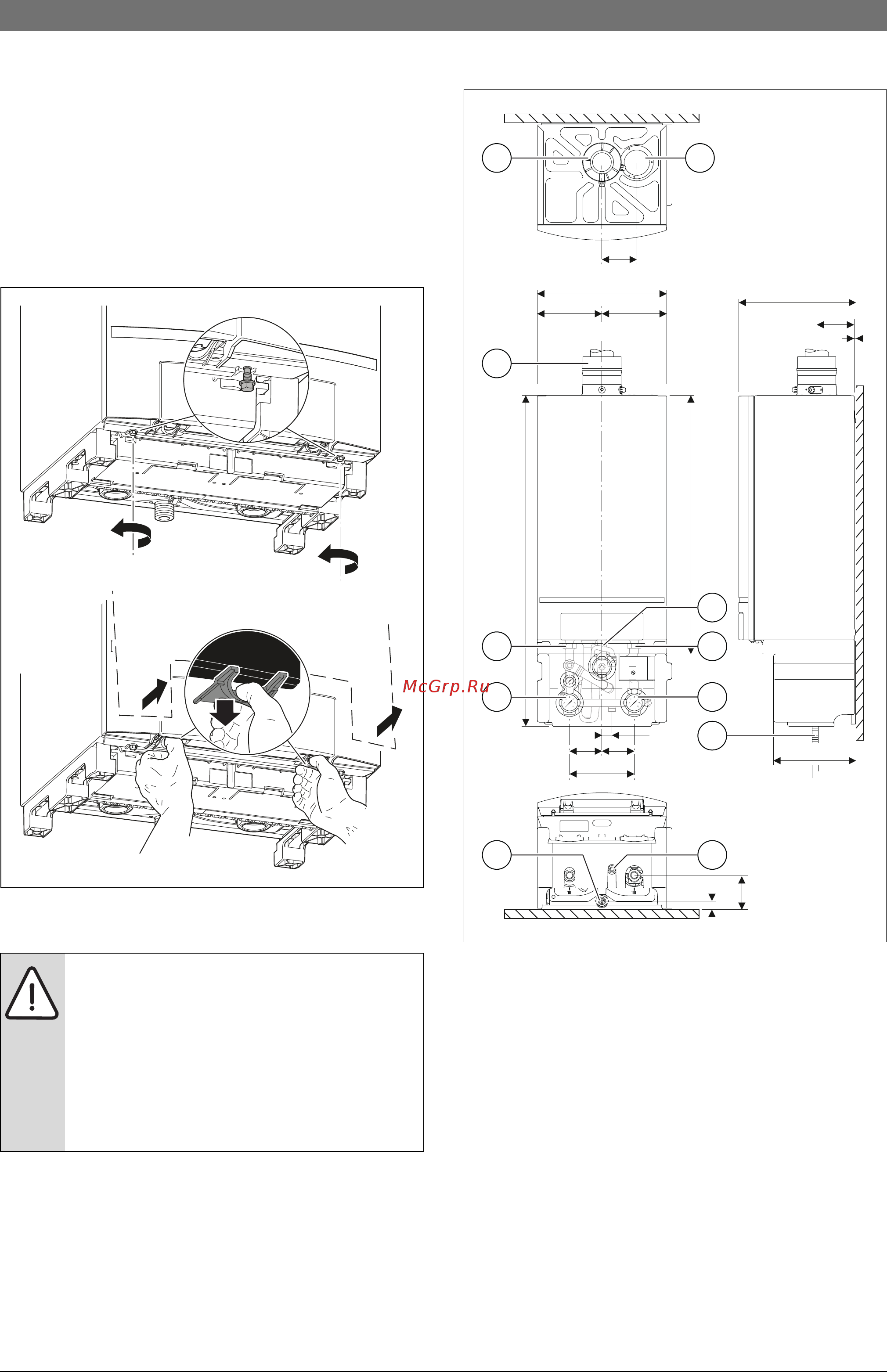

Информация о продукции | 5
6720813996 (2015/11)Condens 5000W ZBR 70-3 | ZBR 100-3
2.7 Дополнительное устройство
Для этого котла можно приобрести различное дополнительное
оборудование.
За подробной информацией обращайтесь к изготовителю. Адреса
приведены на обратной стороне обложки этой инструкции.
2.8 Снятие облицовки
▶ Отверните крепёжные винты [1.].
▶ Потяните вниз 2 защёлки на нижней стороне панели управления
[2.].
▶ Снимите облицовку [3.].
Рис. 2 Снятие облицовки
2.9 Защита от замерзания
Котёл имеет встроенную функцию защиты от замерзания. Это
значит, что для котла не требуется внешняя система защиты от
замерзания. Система защиты от замерзания включает котёл при
температуре котловой воды 7 °C и выключает при 15 °C. Остальную
отопительную систему котёл не защищает от замерзания.
2.10 Тест насоса
Если насос не работает в течении длительного времени, то через
каждые 24 часа он автоматически включается на 10 секунд.
Таким образом предотвращается заклинивание насоса.
2.11 Размеры
Рис. 3 Размеры [мм]
[1] Концентрический переходник дымовых газов, Ø 100/150 мм
конец муфты
[2] Крышка
[3] Подключение газа к котлу, наружная резьба R 1''
[4] Обратная линия котла, резьбовое соединение с внутренней
резьбой G 1½ ''
[5] Обратная линия группы подключения, наружная резьба
G 1½ '' с плоским уплотнением
[6] Слив конденсата, наружный диаметр Ø 24 мм
[7] Подсоединение газа к группе подключения, внутренняя
резьба R 1"
[8] Подающая линия группы подключения, наружная резьба
G 1½ '' с плоским уплотнением
[9] Подающая линия котла, резьбовое соединение с внутренней
резьбой G 1½ ''
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования.
При сильном морозе отопительная система может
замёрзнуть при отсутствии сетевого электропитания,
недостаточной подаче газа или неисправности.
▶ Устанавливайте отопительную установку в
помещении, защищённом от холода.
▶ Если отопительная система отключается на
длительное время, то из неё нужно слить воду.
6720807034-7.2DDC
1.
1.
2.
3.
3.
6 720 807 034-003.2DDC
520
= =
469
1326
980
140
156
330
130
= =
40
6
35
138
4
21
1
9
5
6
8
6
7
3
