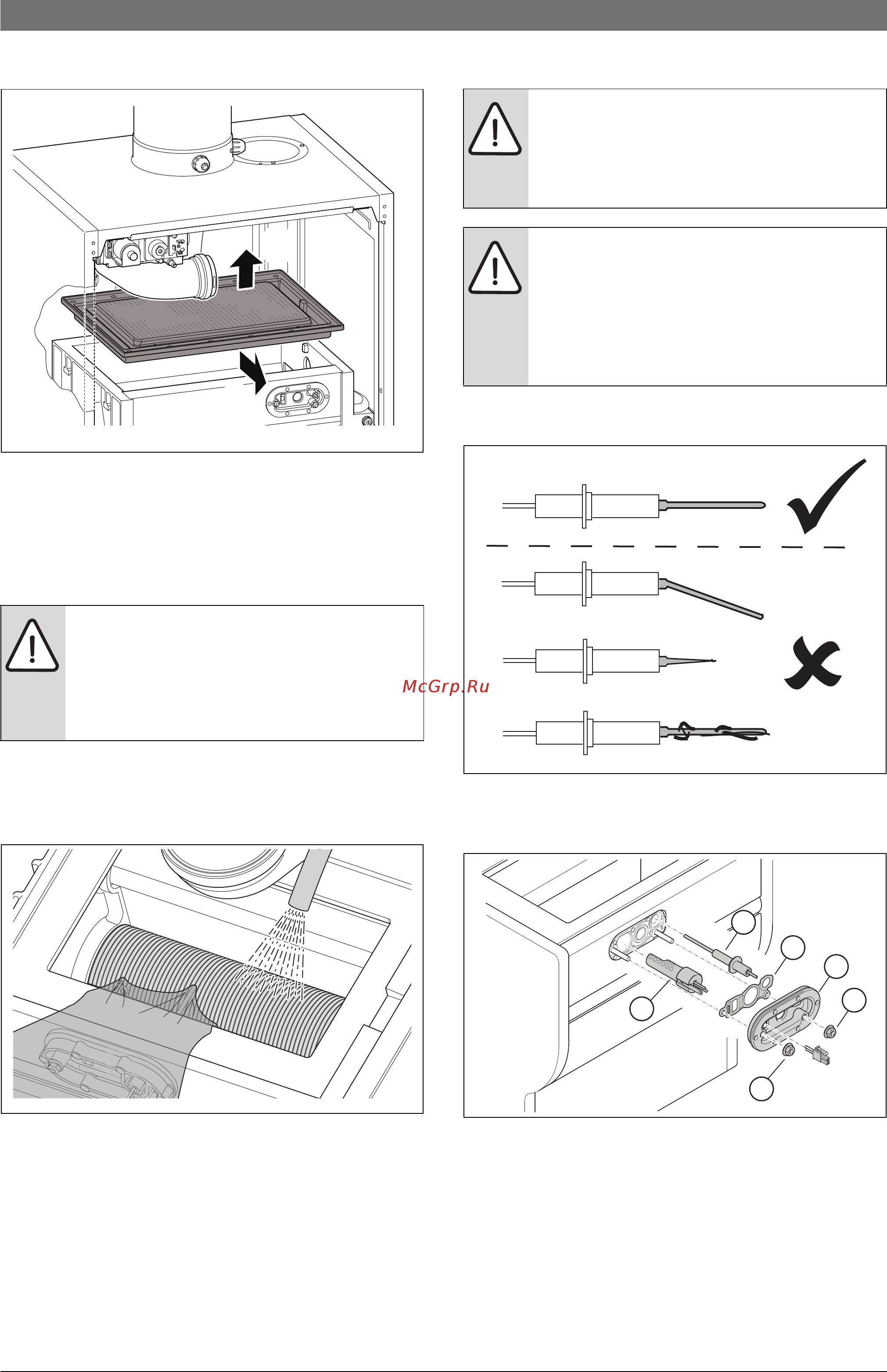

28 | Контрольные осмотры и техническое обслуживание
Condens 5000W ZBR 70-3 | ZBR 100-36720813996 (2015/11)
▶ Выньте горелку.
Рис. 56 Удаление горелки
▶ Проверьте загрязнение и наличие трещин на горелке и панели
газораспределителя.
▶ При необходимости очистите горелку сжатым воздухом или
мягкой щёткой.
11.4 Чистка теплообменника
▶ Укройте запальное устройство.
▶ Очистить теплообменники.
▶ При необходимости промойте теплообменник водой.
▶ Сильные загрязнения очищайте с TAB2.
Рис. 57 Чистка теплообменника
11.5 Проверка запального устройства
▶ Проверьте износ, наличие повреждений и загрязнение
запального электрода.
Рис. 58 Проверка контрольного электрода
▶ При замене контрольного электрода или запального электрода
установите новую крышку с уплотнением [4] и уплотнение [3].
Рис. 59 Замена запального блока
[1] Запальный электрод
[2] Контрольный электрод
[3] Уплотнение
[4] Крышка с уплотнением
[5] Гайка
УВЕДОМЛЕНИЕ: возможно повреждение котла.
▶ Теплообменник имеет покрытие. Старайтесь не
повредить это покрытие.
▶ Поэтому нельзя чистить теплообменник
стальными щётками, абразивными средствами и
другими подобными материалами.
6 720 807 034-040.1DDC
1.
2.
6 720 641 177-007.2DDC
УВЕДОМЛЕНИЕ: возможно повреждение
запального электрода.
Запальный электрод изготовлен из хрупкого
материала.
▶ Очищайте осторожно.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования.
Из-за ухудшения свойств уплотнений в запальном
блоке возможно повреждение газового
конденсационного котла.
▶ Каждые 4 года заменяйте уплотнение ( рис. 59,
[3]) и крышку с уплотнением ( рис. 59, [4]).
7 746 800 040-128.2TD
6 720 803 968-054.2TD
5
1
2
3
4
5
