Монтажная | 15
6720813996 (2015/11)Condens 5000W ZBR 70-3 | ZBR 100-3
▶ Подсоедините конденсатный сифон.

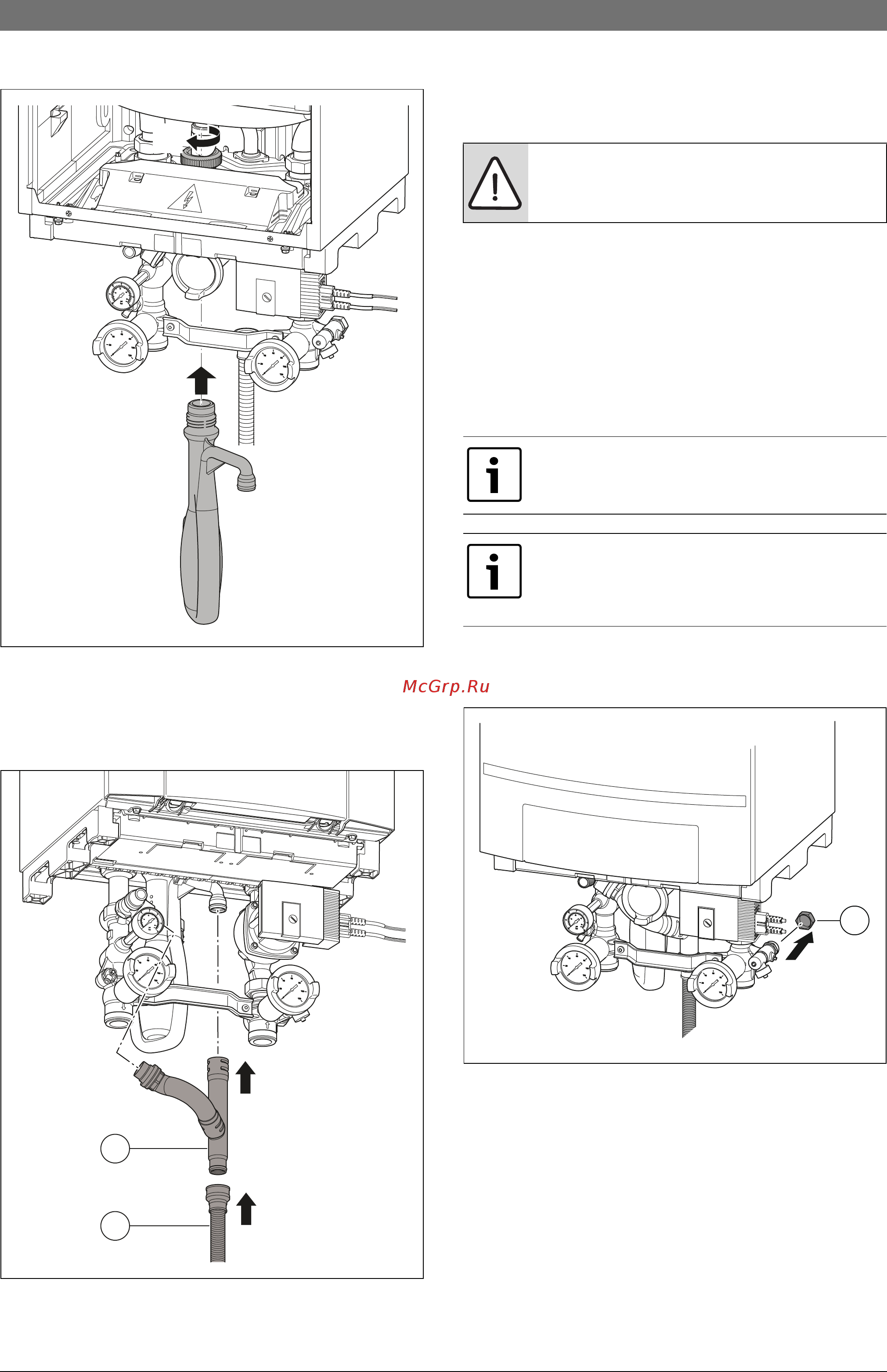

Рис. 19 Установка конденсатного сифона
С группой подключения
▶ Установите тройник [1] между предохранительным клапаном и
сифоном.
▶ Подсоедините гибкий шланг [2].
Рис. 20 Подсоединение гибкого шланга
[1] Тройник
[2] Гибкий шланг
Без группы подключения
▶ Подсоедините гибкий шланг к сифону.
5.12 Подсоединение слива конденсата
▶ Используйте для отвода конденсата полимерные
канализационные трубы диаметром не менее 32 мм.
▶ Установите сифон в сливную линию.
▶ Соедините горизонтальные участки трубы с уклоном со сливной
линией.
При этом максимальная длина горизонтального участка трубы
составляет 5 м.
▶ Заполните сифон в сливной линии.
5.13 Подключение расширительного бака
▶ Снимите крышку с места подключения [1].
▶ Подсоедините соединительный трубопровод расширительного
бака к к месту подключения.
Рис. 21 Подключение расширительного бака
6 720 807 034-030.1DDC
2.
1.
6 720 807 034-031.1DDC
1
2
УВЕДОМЛЕНИЕ: возможно повреждение котла.
▶ Обеспечьте, чтобы между котлом и трубой слива
конденсата было открытое соединение.
Определите размер и подаваемое давление
расширительного бака по EN 12828.
Если при задней установке каскада (TR) используется
подсоединение расширительного бака к группе
подключения, то в переднем ряду котлов требуется
прямоугольная муфта.
6 720 807 034-057.1TD
1
