14 | Монтажная
Condens 5000W ZBR 70-3 | ZBR 100-36720813996 (2015/11)
▶ Подсоединяйте газопровод к газовому крану без напряжения.

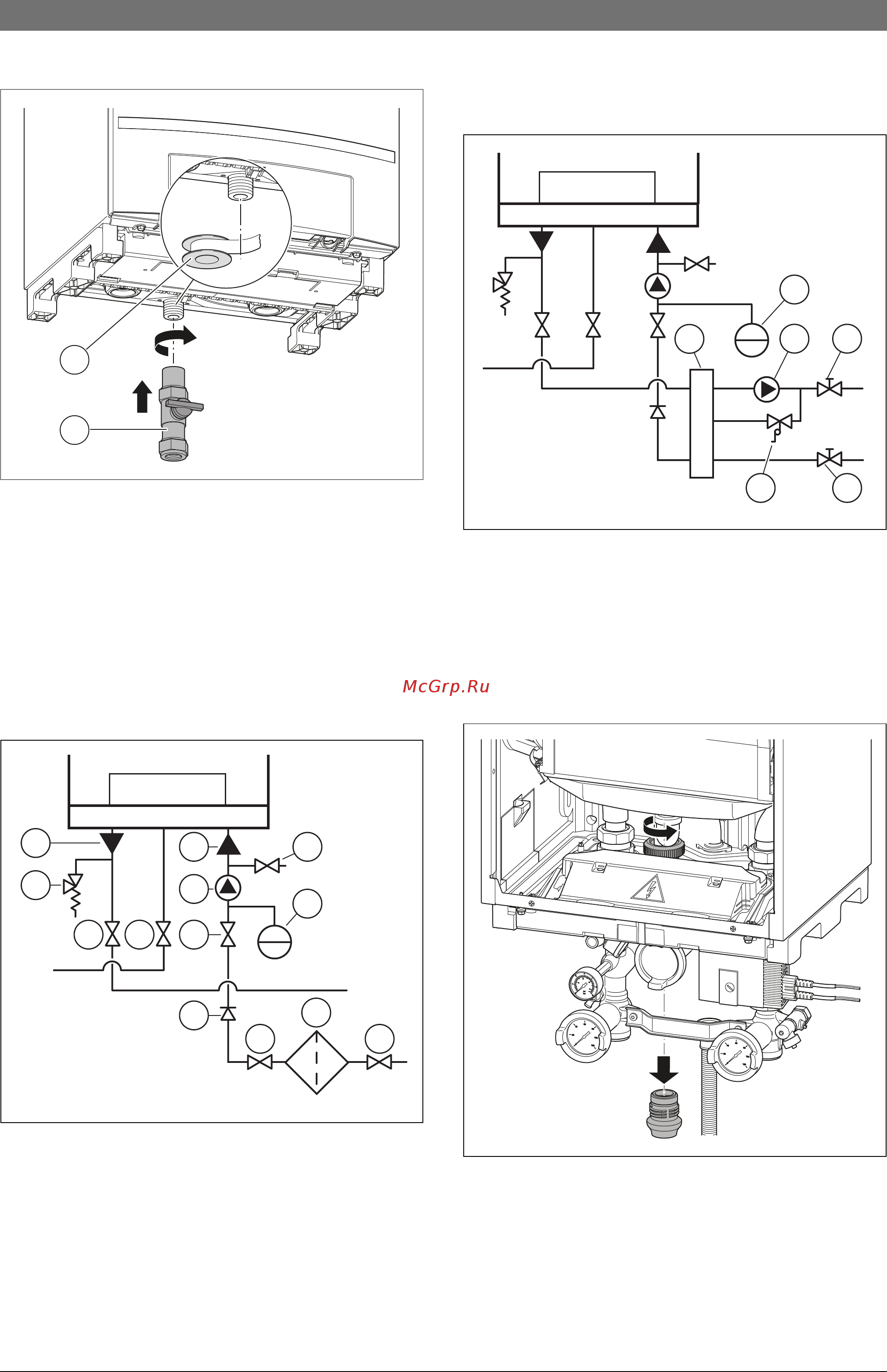

Рис. 15 Установка газового крана
[1] Герметизирующее средство
[2] Газовый кран
5.9.2 Установка насоса
▶ Выбирайте насос в соответствии с техническими
характеристиками ( таб. 2, стр. 8).
▶ Учитывайте необходимый расход ( таб. 7, стр. 9).
Если не установлена гидравлическая стрелка:
▶ Выберите насос с величиной остаточного напора не менее
200 мбар при требуемом расходе.
▶ Установите насос [6] в обратную линию [5].
Рис. 16 Подключение труб отопительного контура
[1] Подающая линия
[2] Предохранительный клапан
[3] Сервисный кран
[4] Газовый кран
[5] Обратная линия
[6] Насос
[7] Обратный клапан
[8] Кран для заполнения и слива
[9] Расширительный бак
[10] Грязеуловитель
5.10 Установка гидравлической стрелки
Если при требуемом расходе ( таб. 7, стр. 9) остаточный напор
недостаточен, то нужно установить гидравлическую стрелку [1].
Рис. 17 Установка гидравлической стрелки
[1] Гидравлическая стрелка
[2] Расширительный бак
[3] Насос
[4] Сервисный кран
[5] Дифференциальный регулятор давления
5.11 Монтаж сифона
▶ Удалите транспортную защиту.
Рис. 18 Удаление транспортной защиты
▶ Заполните водой конденсатный сифон.
6 720 807 034-005.1DDC
1
2
6720812338-1.1TD
1
9
3 4 3
6
5 8
2
7
3 3
10
6720812338-2.1TD
1
2
3 4
45
6 720 807 034-29.1DDC
1.
2.
