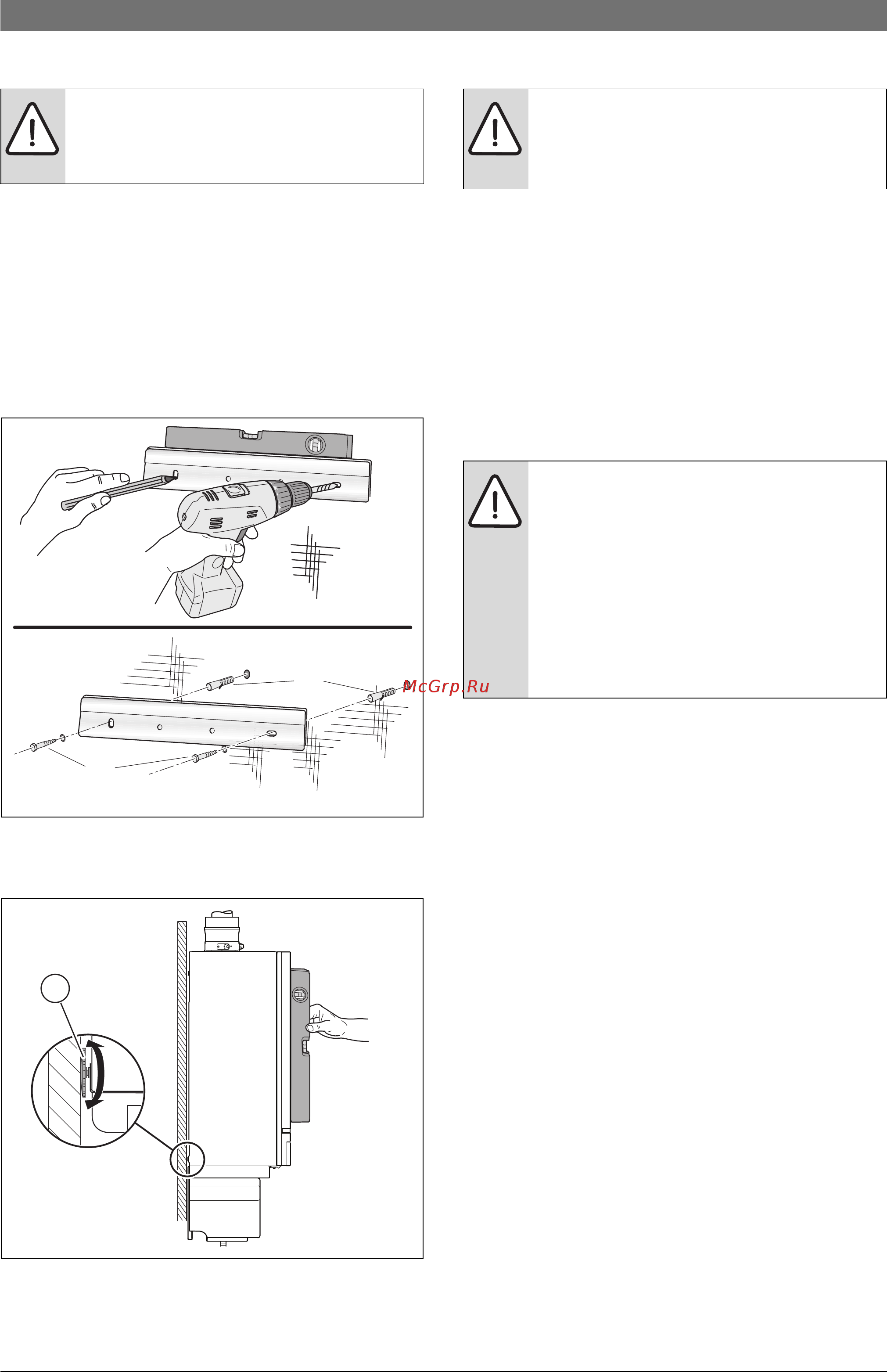

12 | Монтажная
Condens 5000W ZBR 70-3 | ZBR 100-36720813996 (2015/11)
5.5 Навеска газового конденсационного котла
Котёл разрешается монтировать только подвешенным на стене или
на каскадной раме.
Монтаж на стену
▶ Проверьте, достаточно ли прочна стена, чтобы выдержать вес
котла.
▶ При необходимости установите крепёжные конструкции.
▶ Определите положение котла на стене.
▶ Разметьте отверстия с помощью прилагаемой планки для
подвески ( рис. 10).
▶ Закрепите планку на стене по уровню.
Рис. 10 Крепление планки для подвески
▶ Повесьте котёл на планку.
▶ Выровняйте котёл регулировочным винтом [1] по уровню.
Рис. 11 Выравнивание котла
Монтаж на каскадной раме
▶ Подвеска котла на каскадной раме приведена в инструкции по
монтажу каскадной системы.
5.6 Снятие защитного колпачка
▶ Снимите защитные крышки со штуцеров на нижней стороне
котла.
5.7 Подключение котла к системам водо- и
газоснабжения
Существует два способа подключения котла к системам водо-
и газоснабжения:
• с использованием группы подключения (дополнительное
оборудование) ( глава 5.8)
• без группы подключения ( глава 5.9).
5.8 Монтаж группы подключения (дополнительное
оборудование)
В группе подключения установлены следующие компоненты:
•Газовый кран
•Сервисные краны
• Манометр
• Термометры
• Предохранительный клапан
•Насос
• Кран для заполнения и слива
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за неправильного подъёма котла.
▶ Поднимите котёл, взяв его одной рукой внизу,
а другой - за верх.
6 720 807 034-027.1TD
1. 2.
3.
4.
6 720 806 792-03.1TD
1
УВЕДОМЛЕНИЕ: возможны повреждения от воды.
В котле может находиться вода. Она может вытечь
при снятии защитных крышек.
▶ Имейте под рукой вёдра и тряпки.
УВЕДОМЛЕНИЕ: возможны повреждения при
монтаже.
В группе подключения имеется предохранительный
клапан.
▶ Проверьте, соответствует ли давление
срабатывания предохранительного клапана
рабочему давлению отдельных частей
отопительной системы.
▶ При необходимости замените
предохранительный клапан на клапан с
подходящим давлением срабатывания.
