18 | Установка котла RU
Copyright (optional information)6 720 801 335 (2011/11)
5.2 Котлы ZBR
Отдельный расширительный бак
Выбирайте расширительный бак.

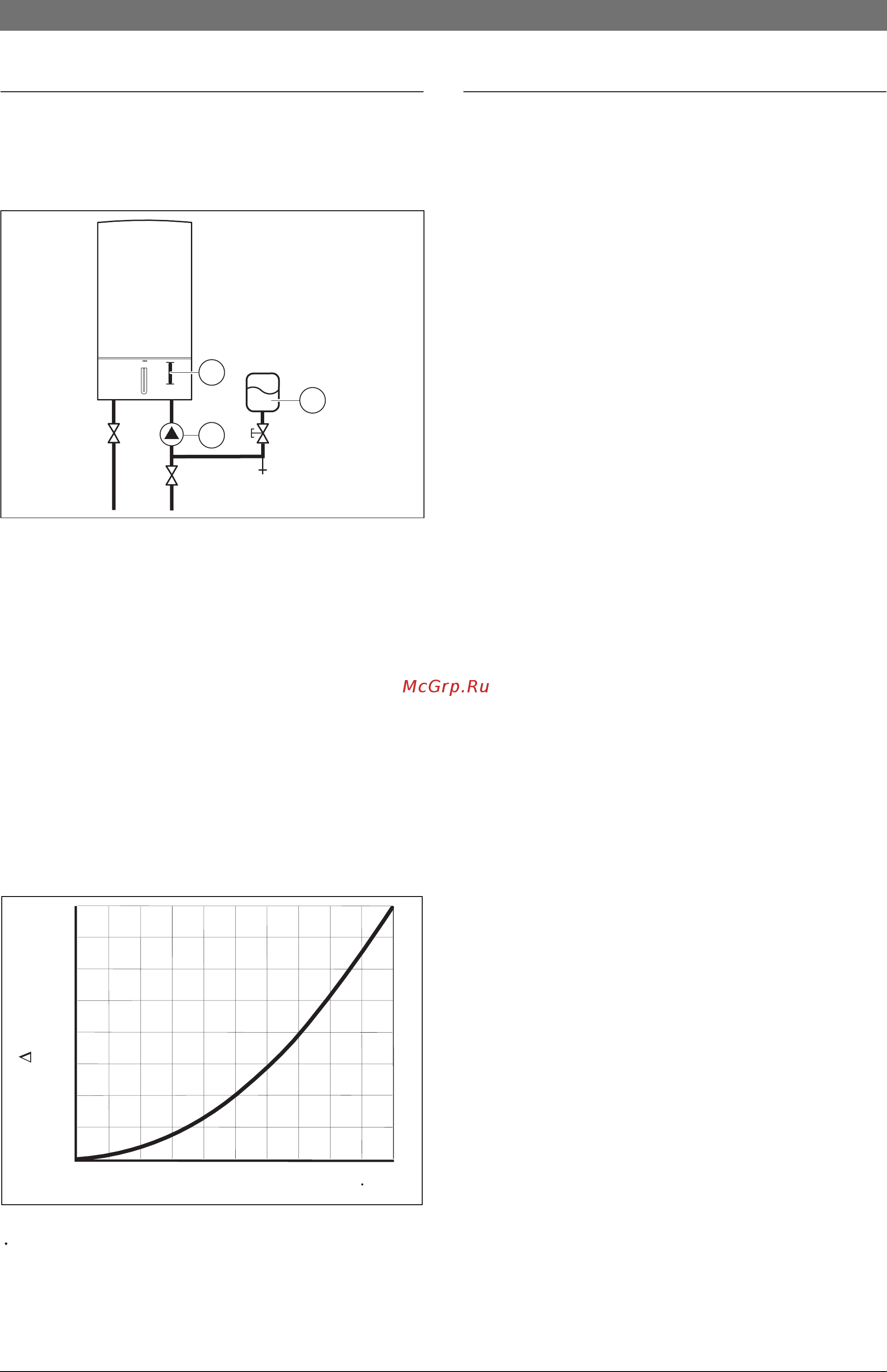

Рис 5 Пример гидравлической обвязки
1 Положение для монтажа отопительного насоса,
дополнительные принадлежности
2 Расширительный бак (отдельный)
3 Отопительный насос (отдельный)
Отопительный насос
Отдельный отопительный насос может быть
установлен в обратную линию перед котлом, Æ рис. 5.
Если отопительный насос устанавливается в
подающую линию после котла, то необходимо
поддерживать минимальное рабочее давление
1,5 бар.
Мы рекомендуем встраивать насос в котел или в
обратную линию перед ним.
Рис 6 Потеря давления в котле ZBR 42-3 A
Расход циркулирующей воды
Δ
p
Потеря давления
5.3 Выбор места монтажа
Требования к помещению для монтажа
B Соблюдать местные государственные предписания.
B Соблюдать минимальные монтажные размеры,
приведенные в инструкциях по монтажу
принадлежностей для отвода дымовых газов.
Воздух для горения газа
Чтобы предотвратить коррозию, воздух для горения
газа не должен содержать агрессивных веществ.
Галогенуглеводороды, содержащие соединения хлора
или фтора, способствуют коррозии. Они могут
содержаться, например, в растворителях, красителях,
клеях, аэрозольных распылителях и бытовых моющих
средствах.
Температура поверхности
Максимальная температура поверхности котла не
превышает 85 °C. Поэтому согласно инструкций TRGI
и TRF особые меры защиты, предусмотренные для
горючих строительных материалов и встроенной
мебели, в данном случае не требуются. В местных
государственных предписаниях могут содержаться
иные требования. Требуется соблюдение норм СНиП.
6 720 615 065-11.1O
1
2
3
200 400 600 800
1200
1400
1000
1600
0
(mbar)
(l/h)
1800 2000
200
300
0
100
p
6 720 615 886-15.1O
250
150
50
400
350
V
V
