22 | Установка котла RU
Copyright (optional information)6 720 801 335 (2011/11)
Конусный сифон, дополнительные принадлежности
№ 432
Для надежного отвода конденсата и воды из
предохранительного клапана имеются
дополнительные принадлежности № 432.
B Проложите отводную линию из
коррозионностойких материалов (ATV-A 251).
К ним относятся: керамические трубы, трубы из
ПВХ итвердого ПВХ, трубы из полиэтилена высокой
плотности и полипропилена, полимерные трубы из
АБС/AСА, чугунные трубы, эмалированные или с
покрытием внутри, стальные трубы с полимерным
покрытием, трубы из нержавеющей стали, трубы из
боросиликатного стекла.
B Подсоедините отводной трубопровод
непосредственно к месту подключения DN 40.

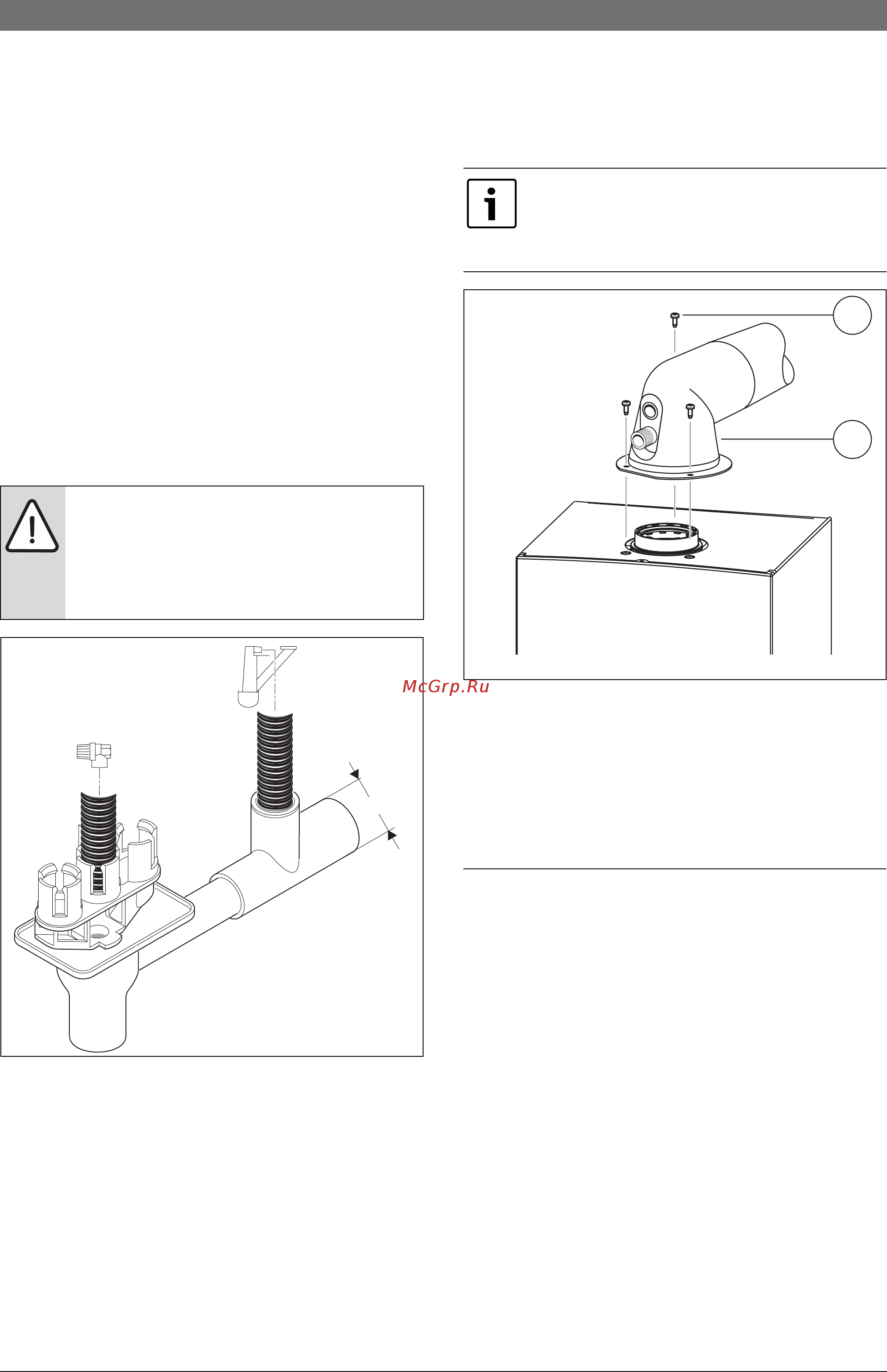

Рис 13
Подключение газоотводной арматуры
B Монтировать газоотводную арматуру и закрепить
ее прилагаемыми винтами.
Рис 14 Монтаж системы отвода продуктов сгорания
1 Принадлежность для отвода дымовых газов/адаптер
2 Винты
B Проверьте герметичность тракта дымовых газов
(Æ глава 10.2).
5.6 Проверка подключений
Подача воды
B Откройте краны на подающей и обратной линиях и
заполните систему отопления.
B Проверьте герметичность в местах соединений
(максимальное контрольное давление 2,5 бар по
манометру).
Газопровод
B Закройте газовый кран для защиты газовой
арматуры от повреждения высоким давленим.
B Проверьте герметичность в местах соединений
(максимальное контрольное давление 150 мбар).
B Выполнить сброс давления.
ВНИМАНИЕ:
B Не допускается изменять или
перекрывать отводящий трубопровод.
B Шланги следует прокладывать всегда с
уклоном.
DN 40
6 720 612 659-11.1R
Более подробная информация по монтажу
приведена в соответствующей инструкции
по монтажу системы отвода продуктов
сгорания.
6 720 615 886-22.1O
