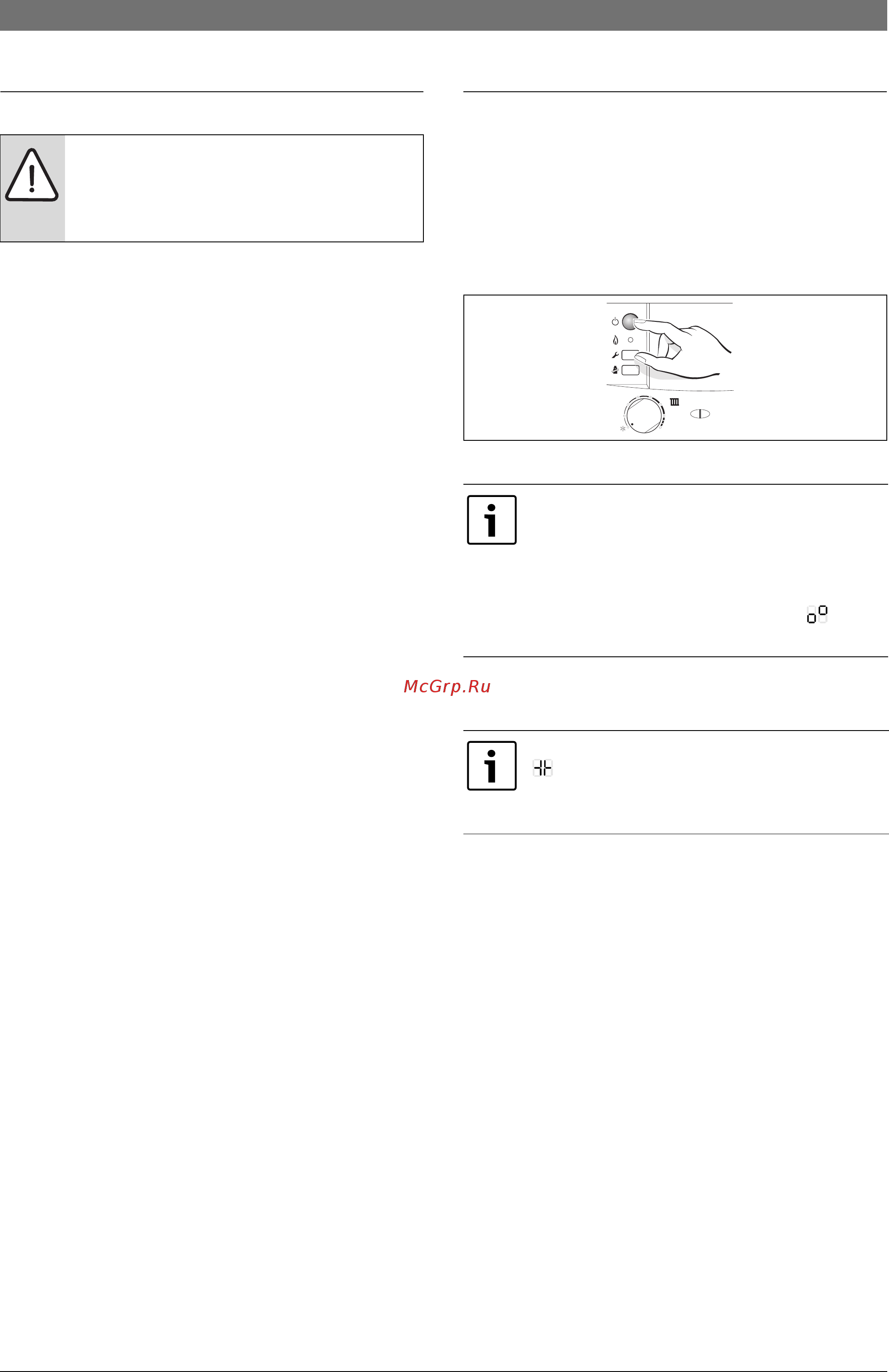

Ввод в эксплуатацию | 31RU
6 720 801 335 (2011/11)Copyright (optional information)
7.1 Перед вводом в эксплуатацию
B Установить предварительное давление в
расширительном баке (принадлежности) в
соответствии со статической высотой системы
отопления.
B Открыть вентили радиаторов.
B Открыть краны подающей и обратной линий (13 и
16, рис. 34), заполнить систему отопления до
давления 1 - 2 бар, закрыть кран для заполнения.
B Удалить воздух из радиаторов.
B Снова наполнить отопительную установку до
давления 1 - 2 бара.
B Проверить, соответствует ли указанный на
фирменной табличке вид газа имеющемуся
газоснабжению.
Настройка на номинальную тепловую нагрузку
согласно TRGI 1986, раздел 8.2 не требуется.
B Выбрать в технической документации табличку на
языке страны, где эксплуатируется котел, и
наклеить ее рядом с заводской табличкой.
B Открыть газовый кран (15).
7.2 Включение / выключение котла
Включение
B Включить котел главным выключателем.
На экрана показана текущая температура воды в
подающей линии.
Лампа рабочего режима горелки / неисправности
горит постоянно, когда горелка работает.
Рис 35
B Открыть автоматический воздушный клапан (9) и
закрыть после удаления воздуха (Æ стр. 30).
Выключение
B Выключить котел главным выключателем.
Дисплей погаснет.
B При выключении котла на длительное время:
Обеспечить защиту от замерзания (Æ глава 7.8).
ОСТОРОЖНО: Ввод в эксплуатацию без
воды приводит к повреждению котла!
B Эксплуатация котла без воды
запрещена.
При первом включении котла
производится однократное удаление
воздуха. Для этого отопительный насос
поочередно включается и выключается
(примерно в течение 4 минут).
Дисплей попеременно показывает и
температуру подающей линии.
Поочередное появление на дисплее знака
и температуры подающей линии
означает, что работает программа
наполнения сифона (Æ стр. 39).
m
a
x
1
2
3
4
5
6
6 720 613 896-05.1O
