20 | Установка котла RU
Copyright (optional information)6 720 801 335 (2011/11)

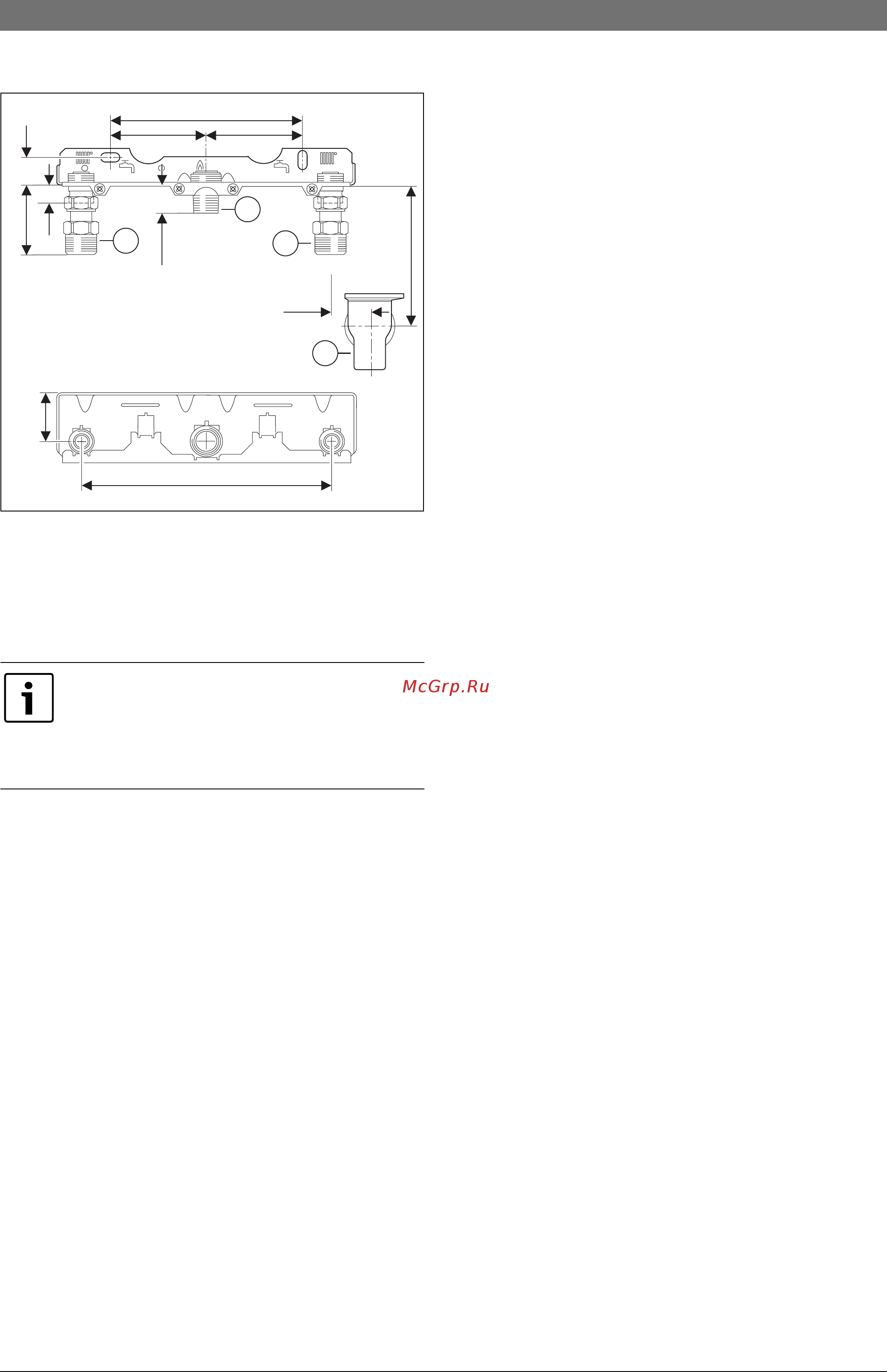

Рис 10 Пример: монтажная панель № 759
1 Подающая линия отопительного контура
2 Газ
3 Обратная линия отопительного контура
4 Конусный сифон (дополнительные принадлежности),
подключение DN 40
B Внутренний диаметр трубопровода для подвода газа
определить согласно инструкции DVGW-TRGI
(природный газ) или, соответственно, TRF
(сжиженный газ).
B Чтобы наполнять и опорожнять систему,
потребитель должен установить в самой низкой
точке системы кран для наполнения и слива.
Обязательно следите за тем, чтобы
крепления трубопроводов скобами не
располагались рядом с котлом, иначе на
резьбовые соединения придется большая
нагрузка.
=
=
R
3
/
4
6 720 612 664-07.3O
R 1
R 1
200
200
50
~45
~165
68,5 30
15
23,5
1
2
3
4
