14 | Монтаж
Solid 2000H SFH 15 HNS6720842504 (2016/07)
8.4 Использование бака-накопителя
Бак-накопитель обеспечивает эксплуатацию котла с оптимальными
номинальными условиями – энергия топлива используется с
оптимальной эффективностью и минимальными выбросами.
Поэтому во многих странах установка бака является обязательной.
Тепло, не использующееся для отопления здания, сохраняется в
баке-накопителе. После сжигания топлива в котле энергия,
необходимая для отопления здания, берётся из бака. Номинальный
размер бака, рекомендованный изготовителем котла, принимается
равным 50 л/кВт мощности котла.
Помимо технических преимуществ использование бака-накопителя
значительно повышает удобство отопления, поддерживая
автоматический режим работы и не требуя частого добавления
топлива.
Для правильной работы бака необходимо обеспечить, чтобы
нагретая вода не циркулировала через бак. Бак должен работать по
принципу послойной загрузки. Поэтому отопительный контур
должен подключаться к баку-водонагревателю через смесительный
клапан или при необходимости через другой распределитель.
Специалист, монтирующий оборудование, должен правильно
подобрать и отрегулировать циркуляционные насосы.

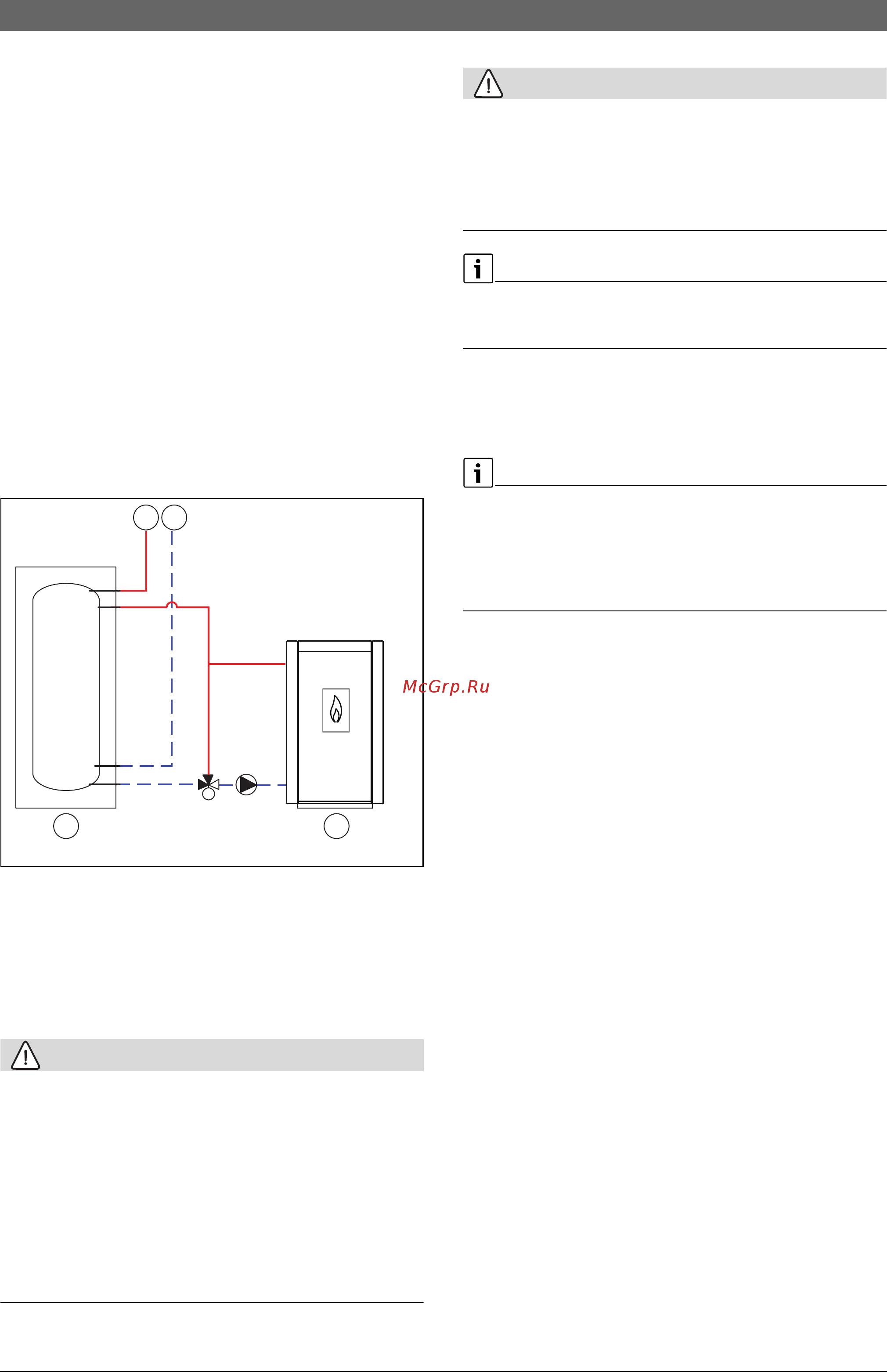

Рис. 16 Использование бака-накопителя
[1] Подающая линия
[2] Обратная линия
[3] Твердотопливный котёл
[4] Бак-накопитель
8.5 Подключение предохранительного
теплообменника и термической защиты
BHИMAHИE:
При перегреве возможно повреждение оборудования и
травмирование персонала!
Отсутствие устройства защиты или неисправное устройство защиты
от перегрева может привести к повреждению оборудования и/или
травмированию персонала вследствие пожара или взрыва.
▶ Эксплуатируйте котел только с работающим устройством защиты
от перегрева.
▶ Убедитесь, что обеспечено достаточное гидростатическое
давление для необходимого протока охлаждающей воды.
▶ Проинструктируйте заказчика о работе устройства защиты от
перегрева.
BHИMAHИE:
Угроза здоровью из-за загрязнения питьевой воды!
При неправильном выполнении монтажных работ возможно
загрязнение питьевой воды.
▶ Выполняйте требования национальных норм и правил для
предотвращения загрязнения питьевой воды (например,
EN 1717).
В странах, где действует EN 303-5, котёл должен быть оснащён
устройствами, обеспечивающими надёжный отвод избыточного
тепла.
Котёл не оборудован предохранительным теплообменником
(охлаждающим контуром). Предохранительный теплообменник
является дополнительным оборудованием. Правильное
подключение показано на рис. 17.
Термическая защита устанавливается "на сухую". Это значит, что
холодная вода проходит через неё только в случае перегрева котла.
Такая установка предотвращает образование извести в
предохранительном теплообменнике. Термическая защита
монтируется между подачей охлаждающей воды и входом в
теплообменник (охлаждающий змеевик).
Подающая и обратная линии предохранительного теплообменника
выбираются свободно. Охлаждающая вода должна отводиться
через слив ( рис. 17, [4 и 7]).
Чтобы контролировать работу термической защиты, направьте слив
в открытую воронку.
В странах, где не действует стандарт ЕС EN 303-5, мы настоятельно
рекомендуем установить термическую защиту с
предохранительным теплообменником. Она снижает риск
перегрева котла и, таким образом, опасность повреждения
оборудования и травмирования людей.
Термическая защита вместе с предохранительным
теплообменником гарантирует надёжный отвод избыточного тепла
без дополнительной энергии. Таким образом котёл защищается о
перегрева. Термическая защита должна быть подключена к
общественной водопроводной сети. Минимальное давление
охлаждающей воды для термической защиты 2,0 бар
(максимальное – 6,0 бар). Объёмный расход должен быть не менее
11 л/мин. Температура охлаждающей воды не должна превышать
15 °C. На подаче и сливе охлаждающей воды нельзя устанавливать
запорную арматуру. Слив охлаждающей воды должен быть хорошо
виден.
▶ Смонтируйте погружную гильзу (из комплекта термической
защиты) для датчика термической защиты ( рис. 17, [1]).
▶ Подключите предохранительный теплообменник согласно
гидравлической схеме с устройством термической защиты
(дополнительное оборудование).
2
3
1
4
0010005392-001
