Информация об изделии | 7
6720842504 (2016/07)Solid 2000H SFH 15 HNS
2.10 Инструменты, материалы и вспомогательные
средства
Для монтажа и технического обслуживания напольного котла
требуются:
• Стандартный набор инструментов для работ с газовым и
водопроводным оборудованием
2.11 Размеры

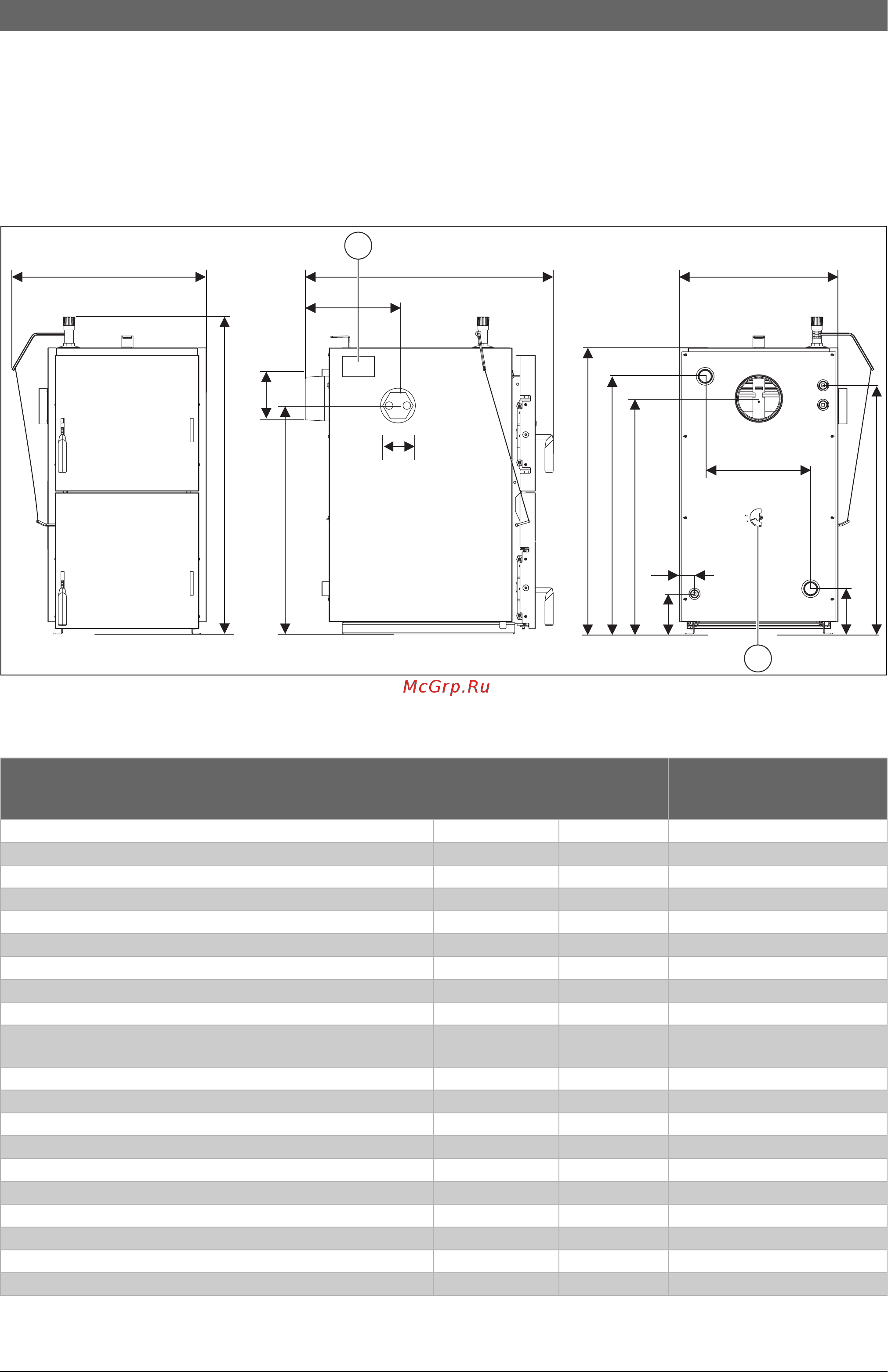

Рис. 5 Размеры Solid 2000H SFH 15 HNS
[1] Заводская табличка
[2] Заслонка вторичного воздуха
Таб. 3 Размеры и подключения (другие технические характеристики глава 15.1, стр. 28 и глава 15.2, стр. 28)
0010008929-003
L
B
1
L
SWT
A
2
MV1
MV2
SWT/EH
VK
H
1
H
VK
H
RK
H
AA
H
EL
A
1
RK
1
B
H
D
AA
H
SWT
2
H
MV
Обозначение Единицы
измерения
Тип котла
15
Общая длина котла L [мм] 838
Ширина котла B
1
[мм] 412
Ширина котла общая V [мм] 543
Высота общая H [мм] 1020
Высота котла H
1
[мм] 916
Диаметр подсоединения к дымовой трубе D
AA
[мм] 150
Высота подключения к дымовой трубе H
AA
[мм] 754
Высота подающей линии котла H
VK
[мм] 831
Высота обратной линии котла H
RK
[мм] 181
Высота предохранительного теплообменника/
электронагревательного элемента
H
SWT
[мм] 730
Высота места установки датчика термической защиты H
MV
[мм] 830
Высота слива H
EL
[мм] 173
Расстояние до слива A
1
[мм] 55
Расстояние до подключения VK/RK A
2
[мм] 272
Обратная линия котла RK [дюйм] наружная резьба G 1½
Подающая линия котла VK [дюйм] наружная резьба G 1½
Слив EL [дюйм] внутренняя резьба G ½
Предохранительный теплообменник SWT [дюйм] Внутренняя резьба G 2
Место установки датчика термической защиты MV1 [дюйм] внутренняя резьба G ½ (Rp ½ )
Место установки дополнительного датчика MV2 [дюйм] внутренняя резьба G ½ (Rp ½ )
