6 | Информация об изделии
Solid 2000H SFH 15 HNS6720842504 (2016/07)
В холодном состоянии котёл можно чистить через заслонку
загрузочной камеры. Термоманометр показывает температуру в
котле и давление воды.
Котёл имеет теплоизоляцию. Изоляция снижает теплопотери.
Одновременно она служит звукоизоляцией и обеспечивает
бесшумную работу котла.
Котёл забирает воздух, необходимый для горения, из помещения,
где он установлен. Котёл можно устанавливать и эксплуатировать
только в хорошо проветриваемых помещениях ( глава 7.1,
стр. 11)!

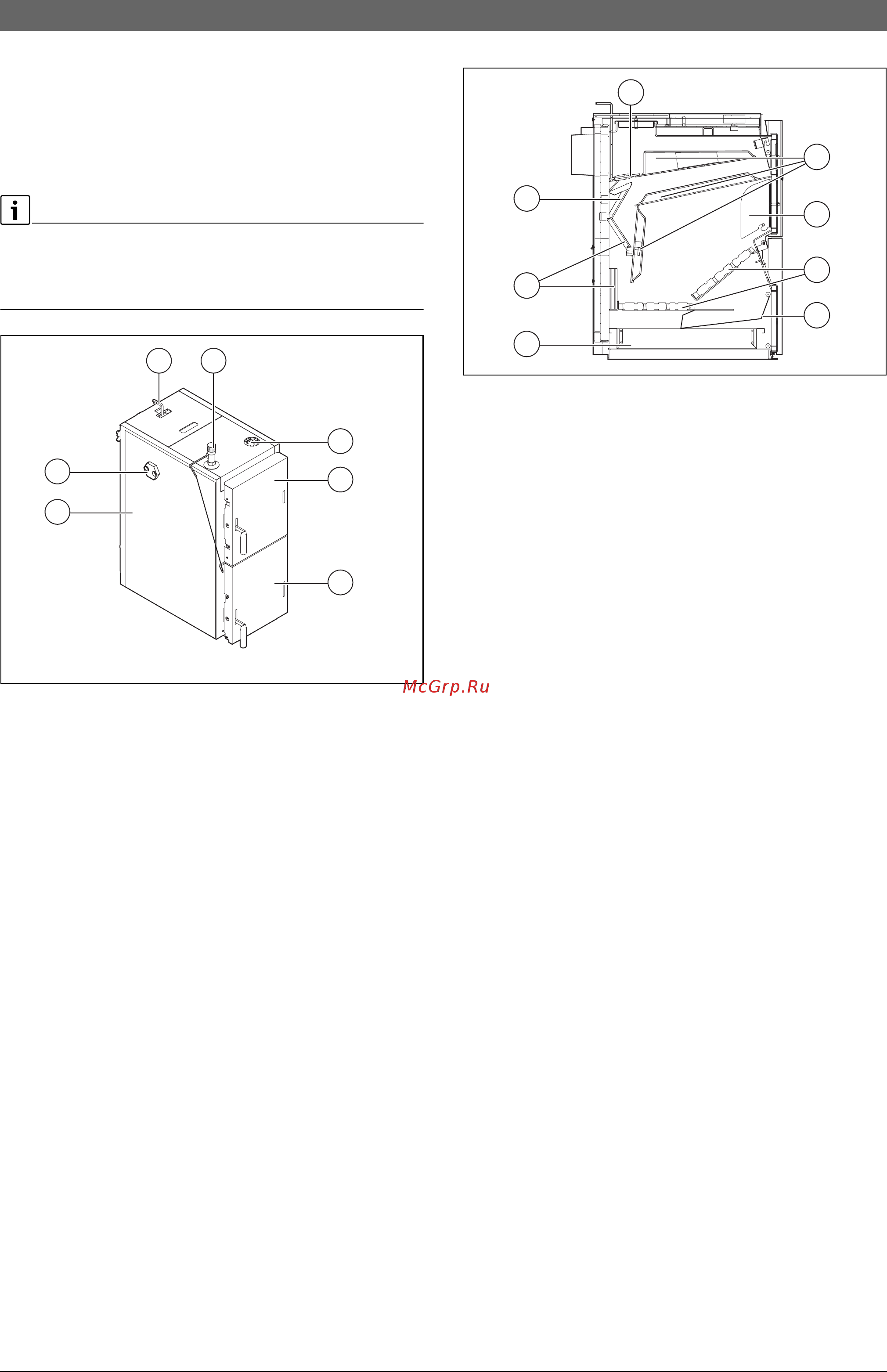

Рис. 3 Функциональные элементы котла
[1] Тяга растопочной заслонки
[2] Регулятор горения
[3] Термоманометр
[4] Дверь загрузочной камеры
[5] Дверь камеры сгорания
[6] Котёл с облицовкой
[7] Предохранительный теплообменник или нагревательный
стержень
Рис. 4 Внутреннее устройство котла (показан в разрезе)
[1] Растопочная заслонка
[2] Поверхности нагрева
[3] Заслонка загрузочной камеры
[4] Решётки
[5] Защитный лист
[6] Зольный ящик
[7] Камни топочной камеры
[8] Камень топочной камеры, верхний
2.7 Предохранительный теплообменник
Котёл не оборудован предохранительным теплообменником
(охлаждающим контуром). В странах, где действует стандарт
ЕС EN 303-5, он должен обязательно устанавливаться в
гидравлическую отопительную систему ( глава 8.5, стр. 14). При
опасности перегрева срабатывает термическая защита, и через
предохранительный теплообменник подаётся охлаждающая вода.
Термическая защита снижает риск перегрева котла и, таким
образом, опасность повреждения оборудования и травмирования
людей.
2.8 Электронагревательный элемент
Если место подключения предохранительного теплообменника не
занято, котёл может быть оборудован электронагревательным
элементом.
Установка электронагревательного элемента позволяет защитить
котёл от замерзания.
2.9 Применение по назначению
Твердотопливный котёл Solid 2000H SFH 15 HNS представляет
собой отопительный котёл, нагрев которого происходит в процессе
сжигания каменного угля, бурого угля или дров. Он может
применяться в коттеджах и многоквартирных домах. Далее для
краткости он будет называться котёл. Для правильного применения
котла учитывайте требования инструкции по эксплуатации и его
параметры, приведённые на заводской табличке и в технических
характеристиках. Установка котла в жилых помещениях и прихожих
не разрешается. Котёл можно устанавливать и эксплуатировать
только в помещениях с постоянным хорошим проветриванием.
Разрешается применение котла только для нагрева воды в системе
отопления и приготовления горячей воды. Котёл должен работать с
минимальной температурой обратной линии 55 °C. Необходимо
обеспечить, чтобы эта температурная граница поддерживалась
соответствующими устройствами. Кроме того, обязательно
требуется регулятор подачи дополнительного воздуха.
0010008927-001
6
2
4
3
5
1
7
0010010513-001
6
8
5
7
3
2
4
1
