16 | Монтаж
Solid 2000H SFH 15 HNS6720842504 (2016/07)
Хорошая тяга в системе отвода дымовых газов является основным
условием правильной работы котла. Она существенно влияет на
мощность и экономичность котла. При подключении отвода
дымовых газов учтите следующее:
▶ Подключение котла должно выполняться в соответствии с
местными правилами строительного надзора и по согласованию
с разрешающими органами.
▶ Подключайте котёл только к системе отвода дымовых газов с
достаточной тягой ( глава 15.2, стр. 28).
▶ Для расчёта отвода дымовых газов используйте весовой поток
дымовых газов при общей номинальной
теплопроизводительности (действительная высота дымовой
трубы считается от места входа дымовых газов в дымовую
трубу).
▶ При расчете учитывайте все условия монтажа, место установки,
исполнение дымовой трубы, используемое топливо и прочие
сведения.
Котёл должен подключаться только к нечувствительной к влаге и
рассчитанной на высокие температуры дымовой трубе. На
рис. 19 ( стр. 16) показано правильное исполнение отвода
дымовых газов с регулятором подачи дополнительного воздуха.
При монтаже отвода дымовых газов учитывайте следующее:
▶ Монтируйте подсоединение к дымовой трубе с люком для
чистки.
▶ Крепите соединительный участок к котлу.
▶ Прокладывайте соединительный участок кратчайшим путём с
подъёмом к дымовой трубе.
▶ Старайтесь избегать поворотов, особенно с углом 90°.
▶ Неизбежные повороты делайте с углом от 10° до 45°.
▶ Крепите винтами или заклепками и при необходимости
подоприте соединительные участки.
Данные в следующей таблице являются только ориентировочными
значениями. Фактическая тяга зависит от множества факторов
(например, от диаметра, высоты, сопротивления, шероховатости
внутренних поверхностей дымовой трубы, разности температур
дымовых газов и наружного воздуха).
Таб. 8 Рекомендуемая минимальная высота дымовой трубы

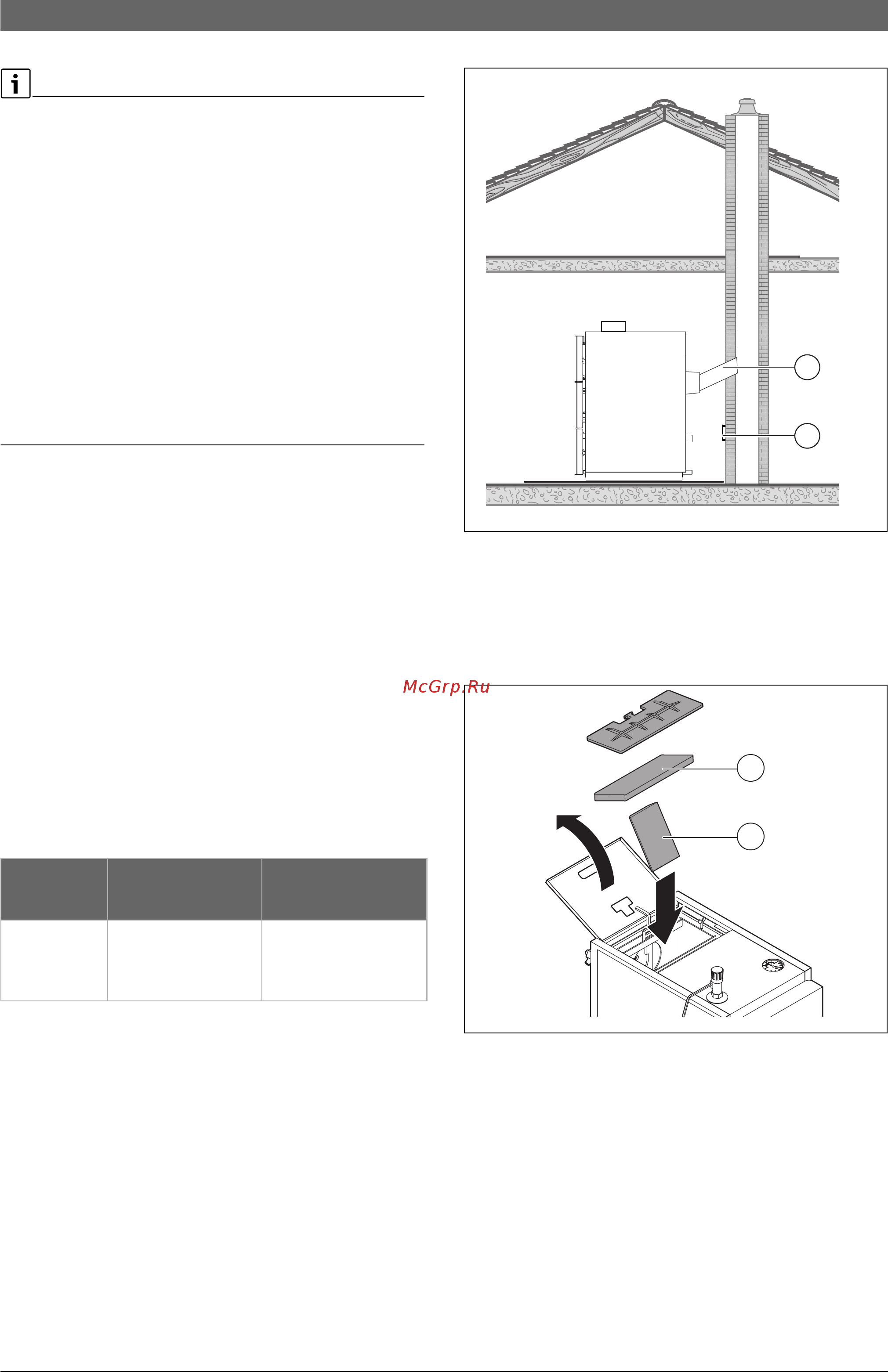

Рис. 19 Подсоединение к дымовой трубе
[1] Подсоединение к дымовой трубе
[2] Регулятор подачи дополнительного воздуха в стенке дымовой
трубы
8.7.2 Установка решёток и укладка камней топочной камеры
▶ Уложите камни топочной камеры в котёл.
Рис. 20 Укладка камней топочной камеры
[1] Камень топочной камеры, верхний
[2] Камень топочной камеры
Мощность
котла
[кВт]
Диаметр дымовой
трубы
[мм]
Минимальная высота
[м]
15 160
180
200
250
6
6
6
6
2
1
0010004657-001
2
1
0010010545-001
