Bosch ST 120-2Е [11/20] Электрические соединения

Установка бойлера | 11RU

6 720 641 279 (2009/09)

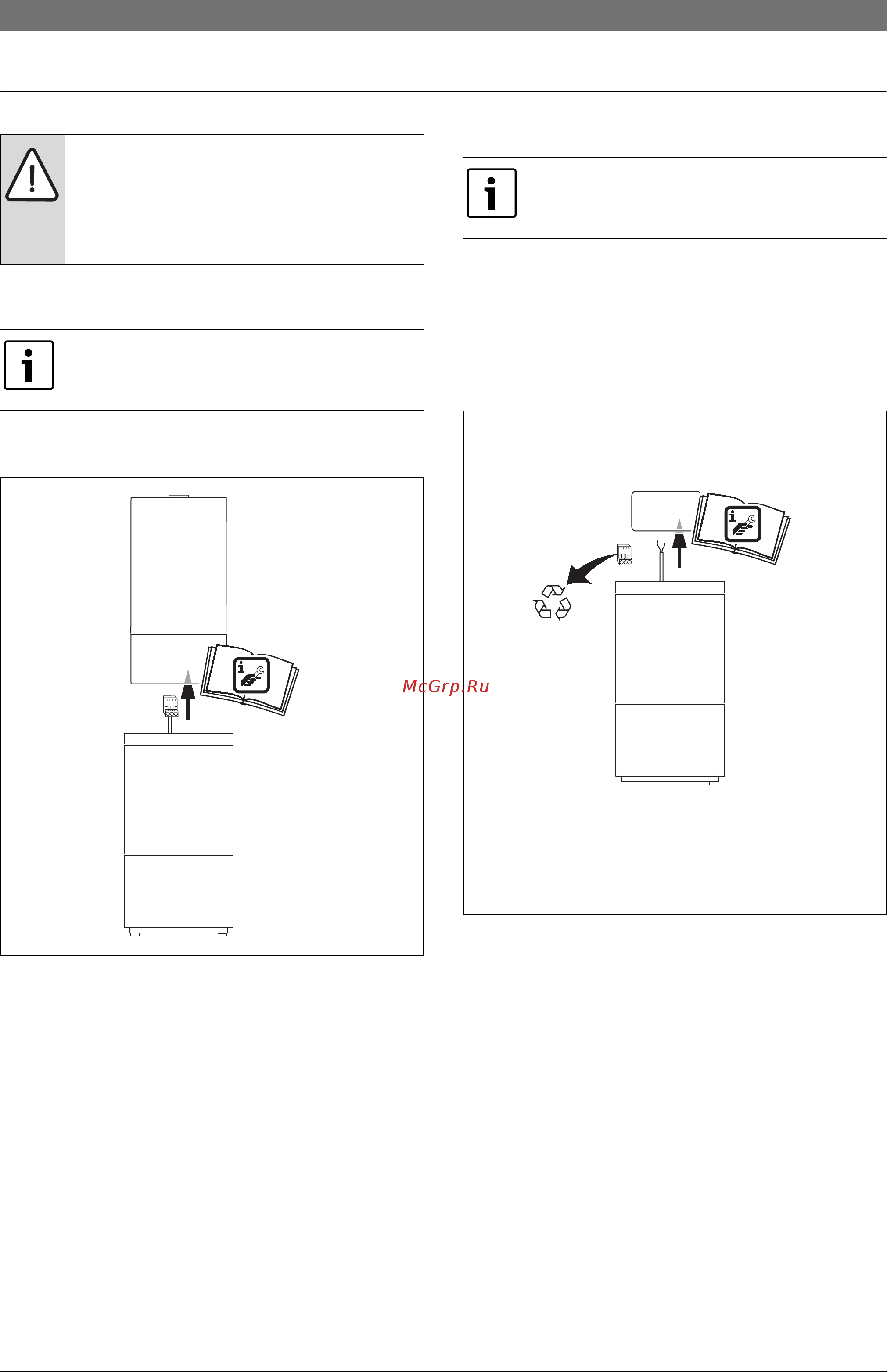

3.6 Электрические соединения

3.6.1 Подключение к газовому отопительному

котлу Bosch

B Подсоединить штекер температурного датчика

бойлера к отопительному котлу.

Рис 5

3.6.2 Подключение к модулю

Если бойлер расположен в установке за

гидравлическим разделителем:

B Отсоединить штекер температурного датчика

бойлера.

B Подсоединть температурный датчик бойлера к

модулю(напр., модуль HSM или модуль IPM).

Рис 6

ОПАСНО: Удар электрическим током!

B Перед осуществлением электрических

соединений необходимо прервать

электроснабжение (230 В перем. тока)

системы отопления.

Подробное описание электрического

подключения см. в Инструкции по монтажу

отопительного котла.

6 720 612 383-05.1R

Подробное описание электрического

подключения см. в Инструкции по монтажу

модуля.

6 720 612 383-06.2O

Modul
