Дополнения к ST...-2 EB | 17RU
6 720 641 279 (2009/09)
9 Дополнения к ST...-2 EB
Бойлеры нельзя устанавливать в централизованную систему газового теплоснабжения GWZ-1.

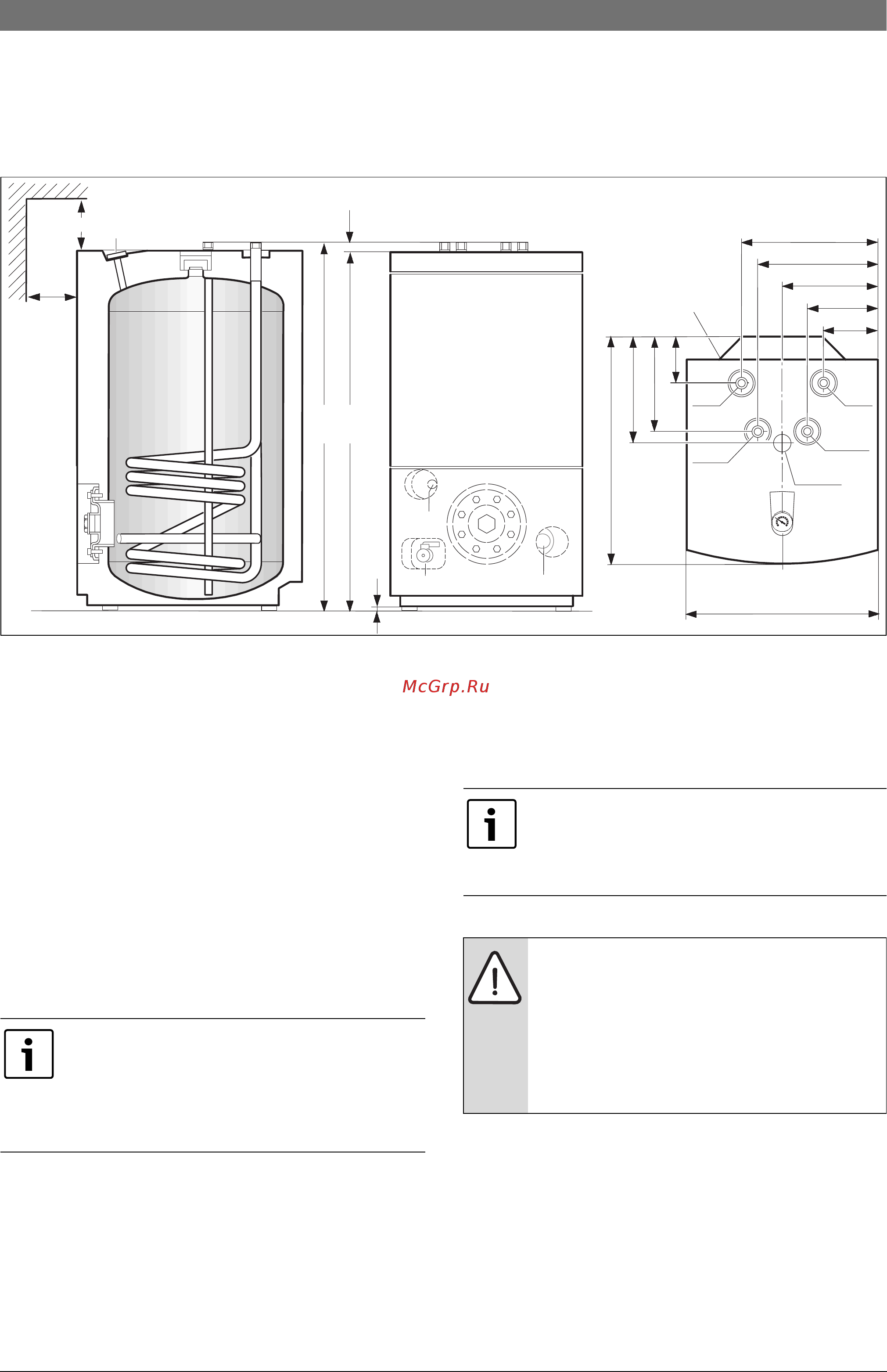

Рис 7 Размеры за косой чертой относятся к следующей модели бойлера.
E Опорожнение
KW Подвод холодной воды R ¾ (наружная резьба)
L Кабельный ввод температурного датчика бойлера
(термисторного)
MA Магниевый анод
R
SP
Обратная линия бойлера R ¾ (наружная резьба)
T Устанавливаемый термометр для индикации температуры
T
1
Погружная гильза датчика температуры бойлера
(накладной термисторный датчик)
V
SP
Подающая линия бойлера R ¾ (наружная резьба)
WW Горячая вода R ¾ (наружная резьба)
ZL Подключение циркуляции Rp 1 (внутренняя резьба)
* Размеры относятся к состоянию поставки
(регулировочные ножки полностью ввинчены). При
вывинчивании этих ножек этот размер может
увеличиться макс. на 16 мм.
Для монтажа и эксплуатации действуют данные для
исполнения бойлера ST 120-2 E... и ST 160-2 E....
Дополнительная комплектация
• Установленный чистящий фланец
• Резьбовое отверстие R 1½ в чистящем фланце для
монтажа электрического нагрева
Умягчение / чистка
L
T
=
>
=
>
951*
22
929*
T
1
E
MA
60
80
40
20
0
100
120
C
R /
3
4
R
SP
143/193
185 / 235
R /
3
4
KW
250 / 300
315 / 365
WW
R /
3
4
357 / 407
R /
3
4
V
SP
120
245
275
585
Rp 1
ZL
500 / 600
6 720 612 383-02.1R
250
600
9*
Замена анодов:
B Соблюдать расстояние ≥ 250 мм до
потолка и ≥ 600 мм перед бойлером.
B При замене использовать только один
стержневой анод с изоляцией.
При отсутствии электрического нагрева в
чистящем фланце:
B Закрыть резьбовое отверстие любой
плоской герметической пробкой.
УВЕДОМЛЕНИЕ: Ущерб, причиненный
водой!Дефектное или разрушенное
уплотнение может стать причиной ущерба,
причиненного водой.
B При чистке проверить и, при
необходимости, заменить уплотнение
чистящего фланца.
