10 | Технические данные прибора RU

6 720 680 340 (2010/07)

2.12.2 Горизонтальный дымоход

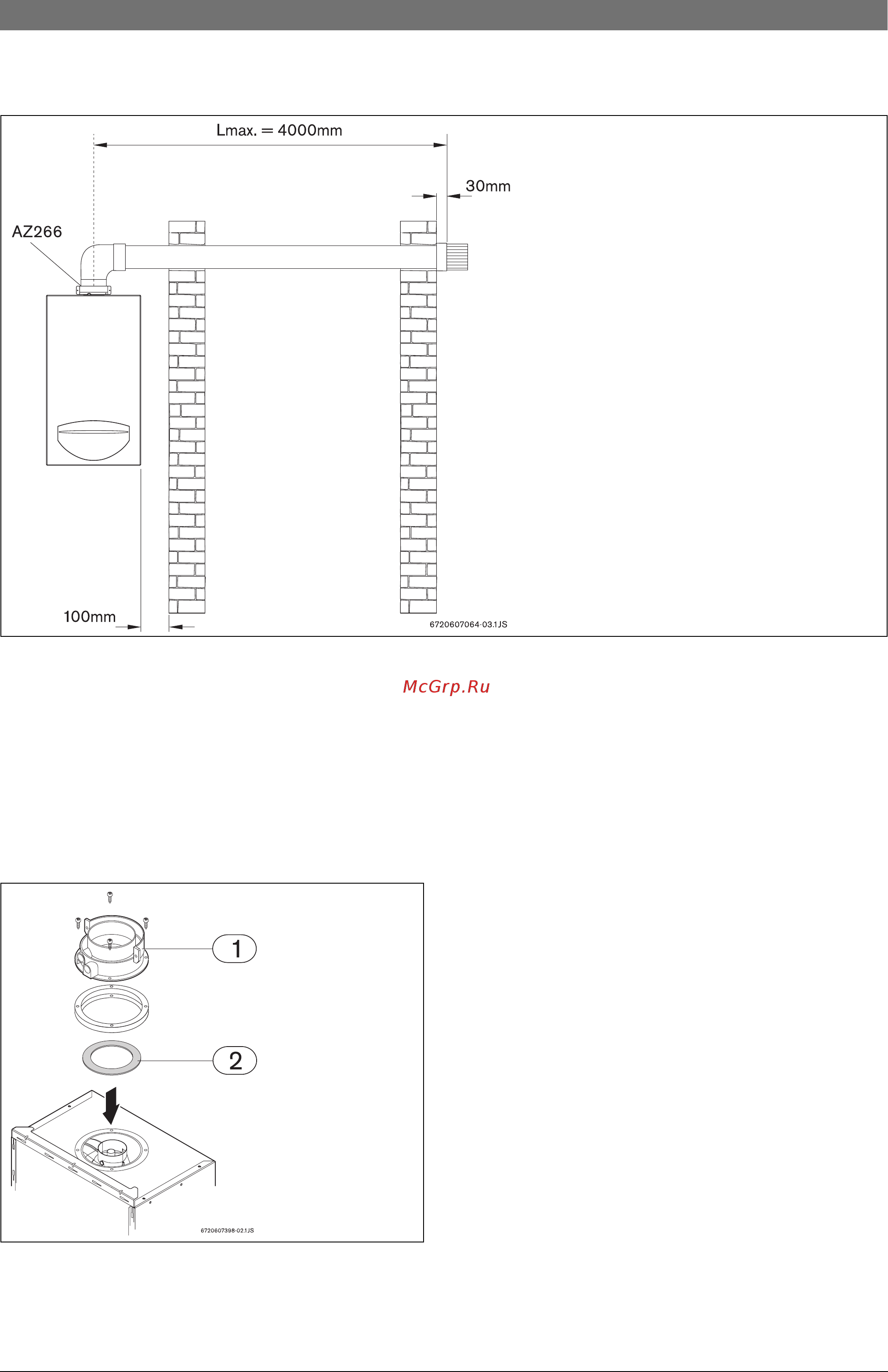

Рис 5

2.12.3 Установка ограничительной шайбы

В зависимости от конструкции дымохода и условий

монтажа, может понадобиться установка

ограничительной шайбы (Æрис. 6) под переходником

(таблица 7 и 8).

Чтобы обеспечить хорошую работу прибора, должны

использоваться ограничительные шайбы нужной

толщины.

Рис 6 Ограничительная шайба

B Отвернуть винты крепления переходника (рис. 6,

поз. 1).

B Поместить ограничительную шайбу (Æрис. 6, поз.

2) между переходником и прибором.

B Снова закрепить переходник в приборе, используя

4 винта (Æрис. 6, поз. 1).
