6 | Технические данные прибора RU
6 720 680 340 (2010/07)
2.8 Устройство прибора

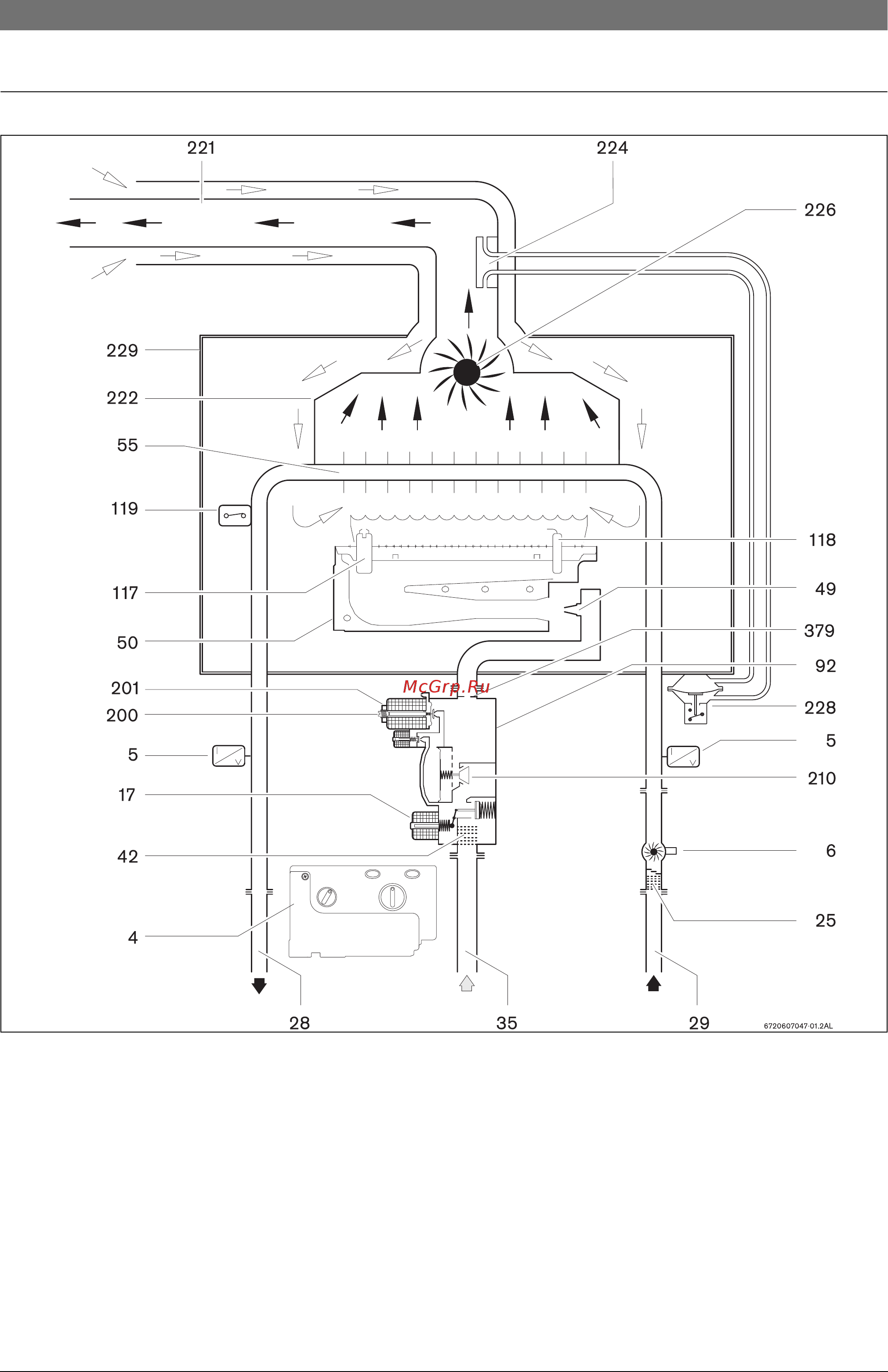

Рис 2 Описание прибора
4 Электронный блок управления
5 Датчик температуры
6 Датчик протока воды
17 Главный газовый клапан
25 Водяной фильтр
28 Трубопровод горячей воды
29 Трубопровод холодной воды
35 Патрубок подвода газа
42 Газовый фильтр
49 Форсунка
50 Горелка
55 Теплообменник
92 Газовая арматура
117 Запальный электрод
118 Электрод ионизации
119 Терморегулятор
200 Винт коррекции минимального количества газа
201 Корректор максимального количества газа
210 Газовый вентиль
221 Коаксиальная труба
222 Коллектор дымового газа
224 Датчик перепада давления
226 Дымосос
228 Прессостат
229 Герметичный отсек
