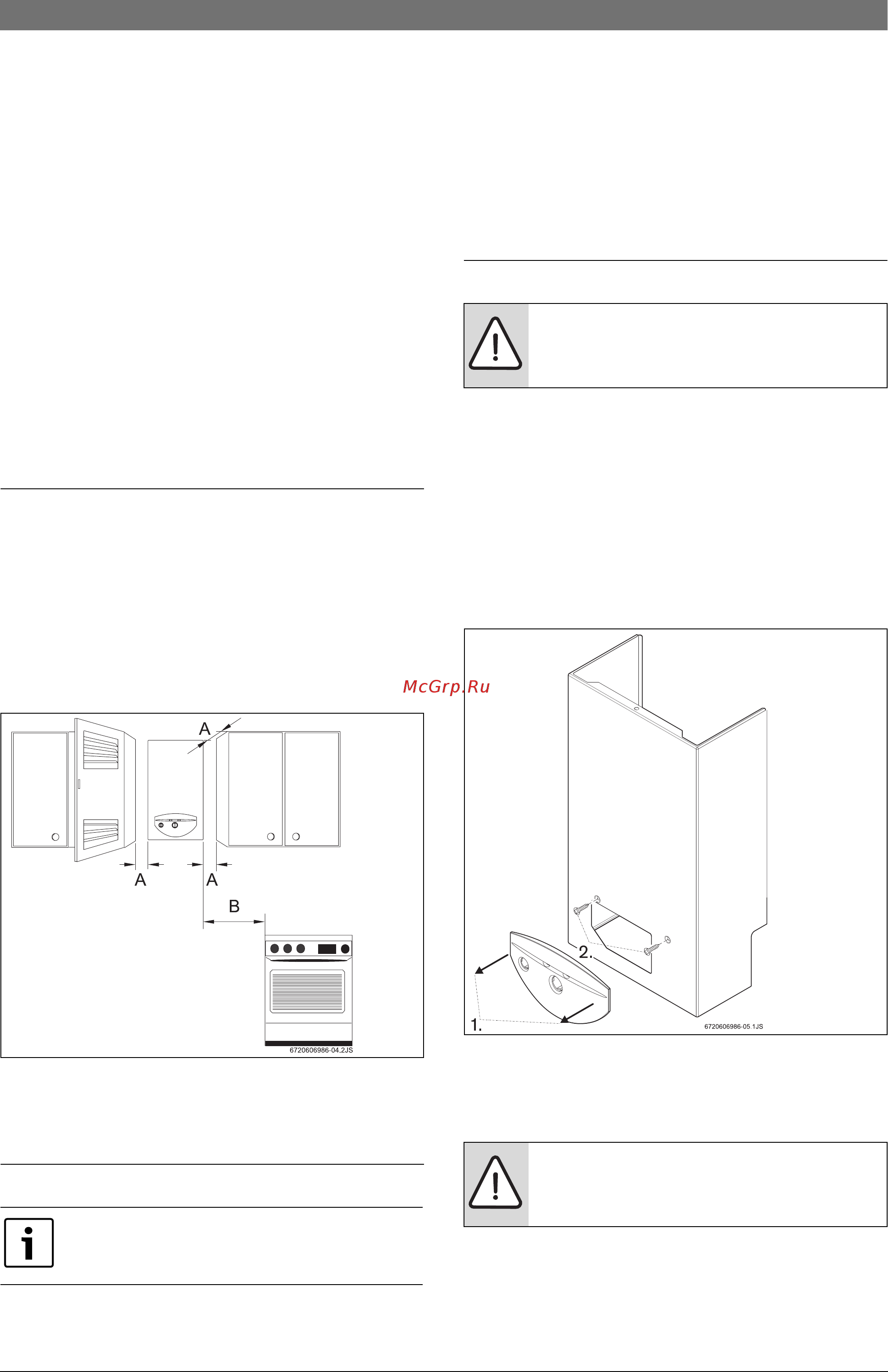

16 | Установка прибора (только для авторизированных фирмой Бош специалистов) RU
6 720 680 340 (2010/07)
B Чтобы избежать коррозии, такие вещества как
растворители, чернила, горючие газы, клей или
моющие средства, содержащие
галогенизированный углеводород или любой
материал, способный вызывать коррозию, не
должны храниться вблизи решетки
воздухозаборной трубы.
Там, где эти условия невозможно соблюсти,
выбирается другое место для решетки
воздухозаборной трубы и выброса дымовых газов.
Температура поверхности
Максимальная температура поверхности прибора
должна быть ниже 85°C. Специальные меры для
защиты горючих строительных материалов или
корпусов оборудования не требуются.
5.3 Минимальные расстояния
Определите место установки прибора, имея ввиду
следующие ограничения:
B Максимальное скрытие выступающих частей типа
шлангов, труб, и т.д.
B Убедиться, что имеется хороший доступ для работ по
обслуживанию, учитывая минимальные расстояния,
приведенные на Æрис. 12.
Рис 12 Минимальные расстояния
A Передняя часть ≥ 2 см, боковая часть ≥ 1 cm
B ≥ 40 cm
5.4 Монтаж опорной конструкции
B Установить опорные штанги в выбранных точках
монтажа прибора.
B Отметить положение крепежных отверстий на
штанге, и просверлить соответствующие отверстия.
B Установить опорные штанги на стене, используя
прилагаемые винты и крючки.
5.5 Крепление прибора
B Очистить все трубы, чтобы удалить возможные
инородные тела.
B Вынуть прибор из упаковки. Убедитесь, что
имеются все прилагаемые части.
B Вынуть пробки из газовых и водяных
трубопроводов.
B Вынуть лицевую панель из прибора, легким
движением вперед (Æрис. 13, поз. 1).
B Отвернуть два винта (Æрис. 13, поз. 2).
Рис 13 Снятие передней крышки
B Потянуть вперед.
B Поставить прибор вертикально.
Перед монтажом опорной конструкции
убедитесь, что выполнены все соединения
газовых, водяных и дымовых труб.
ВНИМАНИЕ:
B Возможны повреждения, вызванные
инородными телами.
ВНИМАНИЕ:
B Никогда не ставьте нагреватель на
газовые или водяные соединения.
