Инструкции по установке | 19RU
6 720 646 305 (2011/02)

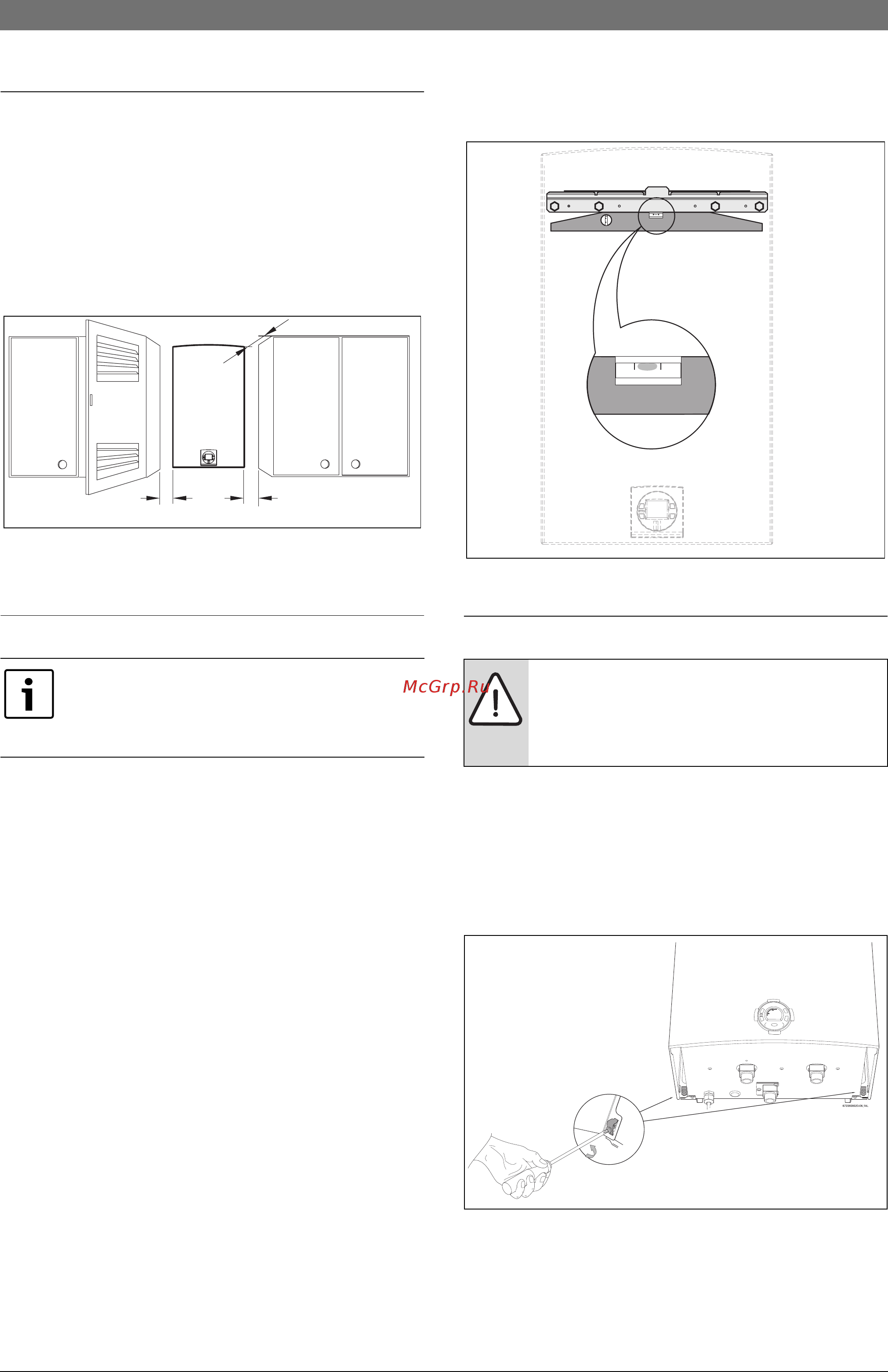

5.3 Минимальные расстояния
Определите место монтажа, учитывая следующие
ограничения:
B максимальную ограниченность всех выступающих
деталей, таких как шланги, трубы и т. д.;
B обеспечьте достаточный доступ для обслуживания
с учетом минимальных расстояний, указанных на
Рис 21.
Рис 21 Минимальные расстояния
A Передняя сторона > 2 см, боковая сторона > 1 см
5.4 Установка крепежного кронштейна
B Установите крепежный кронштейн на стене
в выбранном месте монтажа.
B Отметьте положения отверстий крепежного
кронштейна, убедитесь в том, что кронштейна
расположен по уровню, и только затем сверлите
отверстия.
B Закрепите кронштейн на стене с помощью винтов и
заглушек из комплекта поставки.
Рис 22 Установите крепежный кронштейн
5.5 Монтаж
B Извлеките прибор из упаковки.
B Убедитесь в том, что в комплект входят все
указанные детали.
B Извлеките заглушки из соединения газа и воды.
B Ослабьте два винта с крестообразной головкой
в правой нижней части панели (Рис 23).
Рис 23 Ослабьте два винта
Перед установкой крепежного
кронштейна убедитесь в том, что
обеспечены соединения для воды/газа/
дымохода.
A
A
6720608913-04.1AL
ВНИМАНИЕ: Возможность повреждения
от посторонних предметов!
B Продуйте все трубы для удаления
посторонних предметов.
6720608913-05.1AL
