22 | Инструкции по установке RU
6 720 646 305 (2011/02)

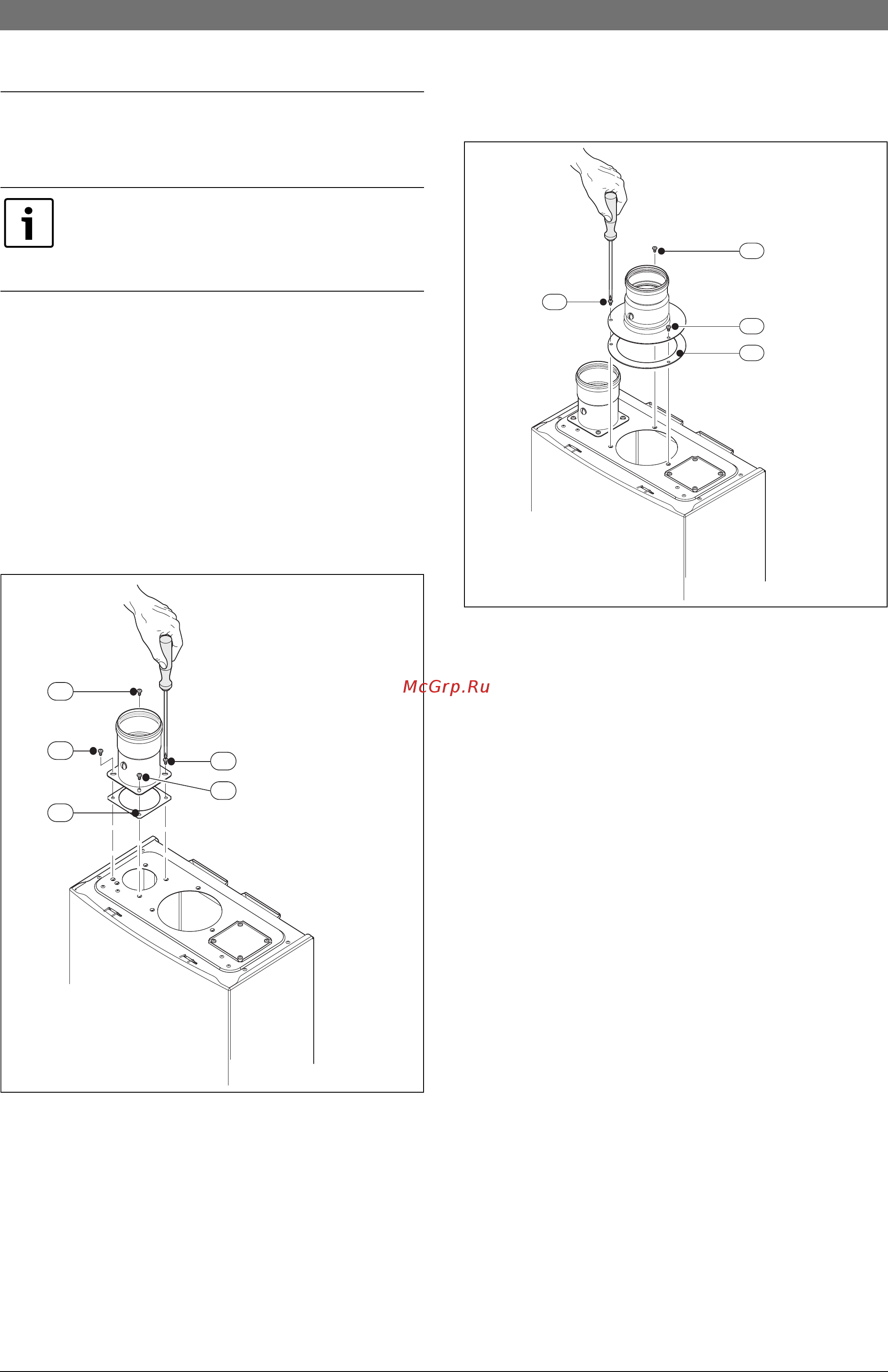

5.8 Монтаж дополнительного
оборудования дымохода и подвода
воздуха
При монтаже дополнительного оборудования
необходимо соблюдать инструкции производителей.
5.8.1 Монтаж дополнительного оборудования для
подвода воздуха
Для установки дополнительного оборудования для
подвода воздуха выполните следующее.
B Установите прокладку между прибором и
дополнительным оборудованием, см. Рис 27, поз. 1.
B Затяните 4 винта дополнительного оборудования
для подвода воздуха, см. Рис 27, поз. 2.
Рис 27
5.8.2 Монтаж дополнительного оборудования для
дымохода – Ø 80 мм
Для установки дополнительного оборудования для
дымохода выполните следующее.
B Установите прокладку между прибором и
дополнительным оборудованием, см. Рис 28, поз. 1.
B Затяните 3 винта дополнительного оборудования
для дымохода, см. Рис 28, поз. 2.
Рис 28
Обязателен монтаж дополнительного
оборудования дымохода и подвода
воздуха № 7 709 003 734 (система
подвода воздуха/дымохода Ø 80/80 мм).
6720608920-24.1AL
2.
1.
2.
2.
2.
6720608920-25.1AL
2.
1.
2.
2.
