Монтаж 3
19
Оставляем за собой право на изменения!
Инструкция по монтажу Logano G334 WS • Издание 2013/04
3.13 Установка кабельного канала
Перегните кабельный канал и закрепите винтами
на правой стороне котла к промежуточной и
задней стенкам.
3.14 Установка горелки
Снимите гайки со шпилек и сохраните их.
Наденьте распорные втулки на шпильки.
Приподнимите горелку и вставьте прямо в
топочную камеру.
Закрепите горелку гайками с шайбами на
шпильках, затягивайте гайки с умеренным
усилием.

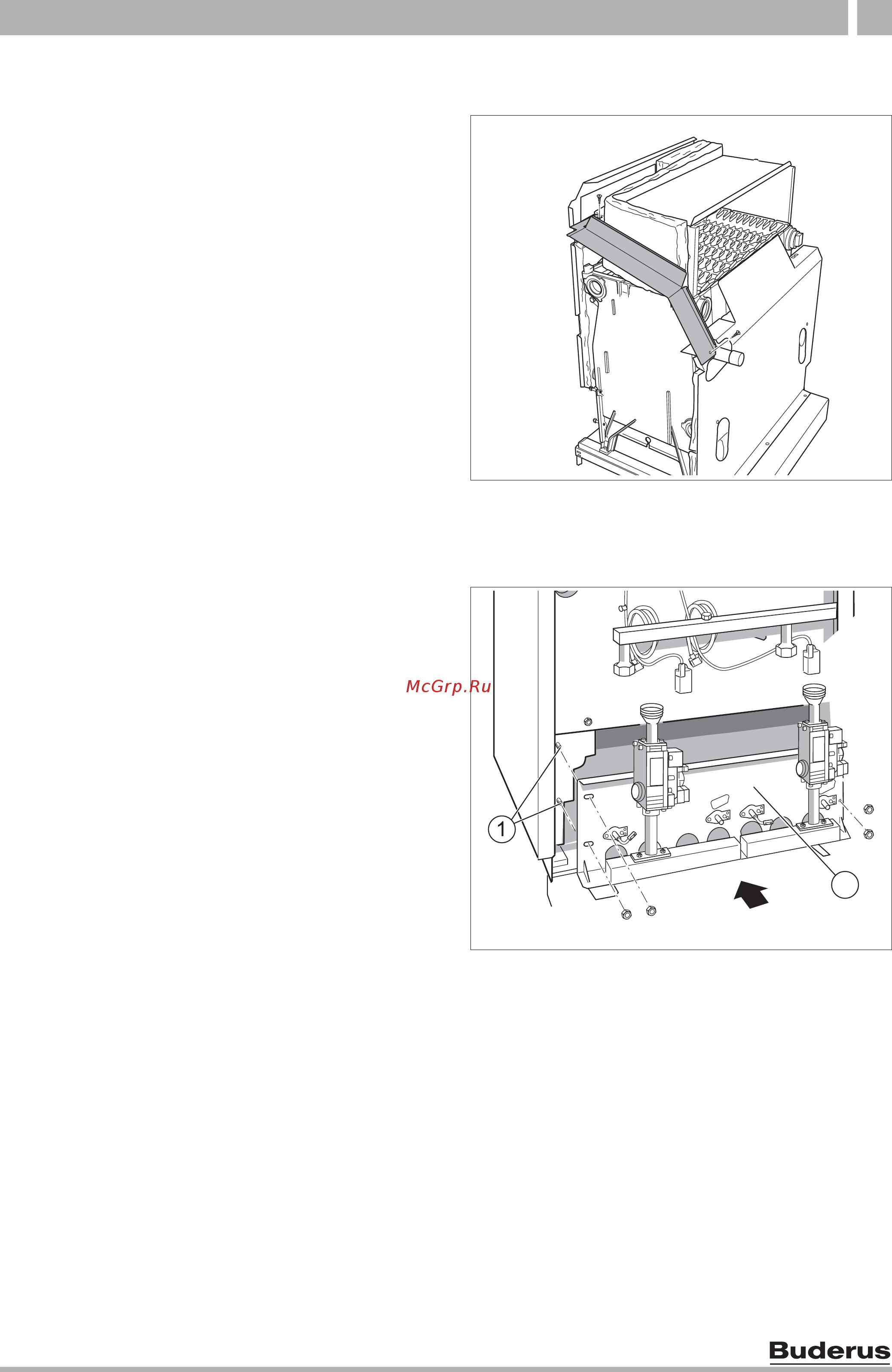

Рис. 23 Установка кабельного канала
Рис. 24 Установка горелки
Поз. 1: шпильки
Поз. 2: горелка
6 720 645 166-32.1T
