Buderus Logano G334 WS 73 [20/24] Монтаж 3

Инструкция по монтажу Logano G334 WS • Издание 2013/04

Оставляем за собой право на изменения!

Монтаж3

 Прикрепите опорный кронштейн трубы подачи

газа к промежуточной стенке котла.

 Подключите горелку резьбовыми соединениями

(Рис.25, поз.1) через арматуру к трубе подачи

газа.

 Закрепите автомат горения газа винтами с

зубчатыми шайбами.

 Проведите провода за трубой подачи газа и

зафиксируйте хомутами.

 Вставьте штекер тактового устройства розжига.

 Вставьте штекер горелки в газовую арма

туру и

закрепите винтами.

 Подключите контрольный электрод и установите

защиту от прикосновения.

Продолжайте монтаж далее, как описано в

соответствующих инструкциях.

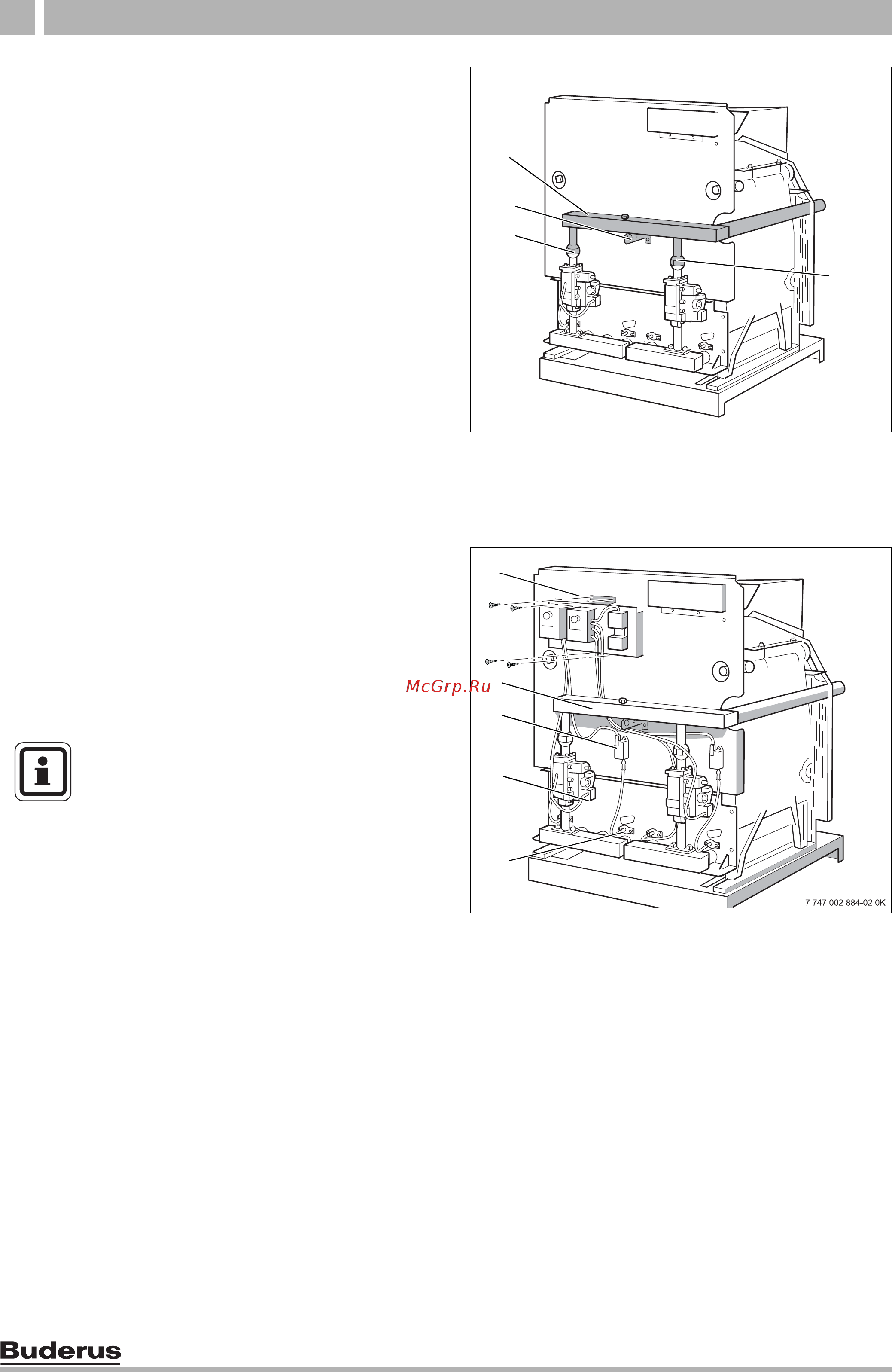

Рис. 25 Соедините горелку с трубой подачи газа

Поз. 1: резьбовые соединения

Поз. 2: опорный кронштейн

Поз. 3: труба подачи газа

7 747 002 884-03.0K

Рис. 26 Штекерные соединения

Поз. 1: контрольный электрод

Поз. 2: штекер горелки на газовой арматуре

Поз. 3: тактовое устройство розжига

Поз. 4: труба подачи газа

Поз. 5: автомат горения газа

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Не перепутайте у котлов 130 - 14 и

260 - 29 штекеры горелки первой и

второй ступени.
