21
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano GE615 • Издание 02/2006
Монтаж 4
4.7 Установка гильз для датчиков
(из ящика с элементами обшивки)
Гильза R ¾"
z Вставить гильзу R ¾" спереди (длина: 110 мм) в
верхнее резьбовое отверстие R ¾" на
подключении подающей линии.
Гильза R ½"
z Вставить гильзу R ½" спереди (длина: 110 мм) в
нижнее резьбовое отверстие R ½" на
подключении подающей линии.

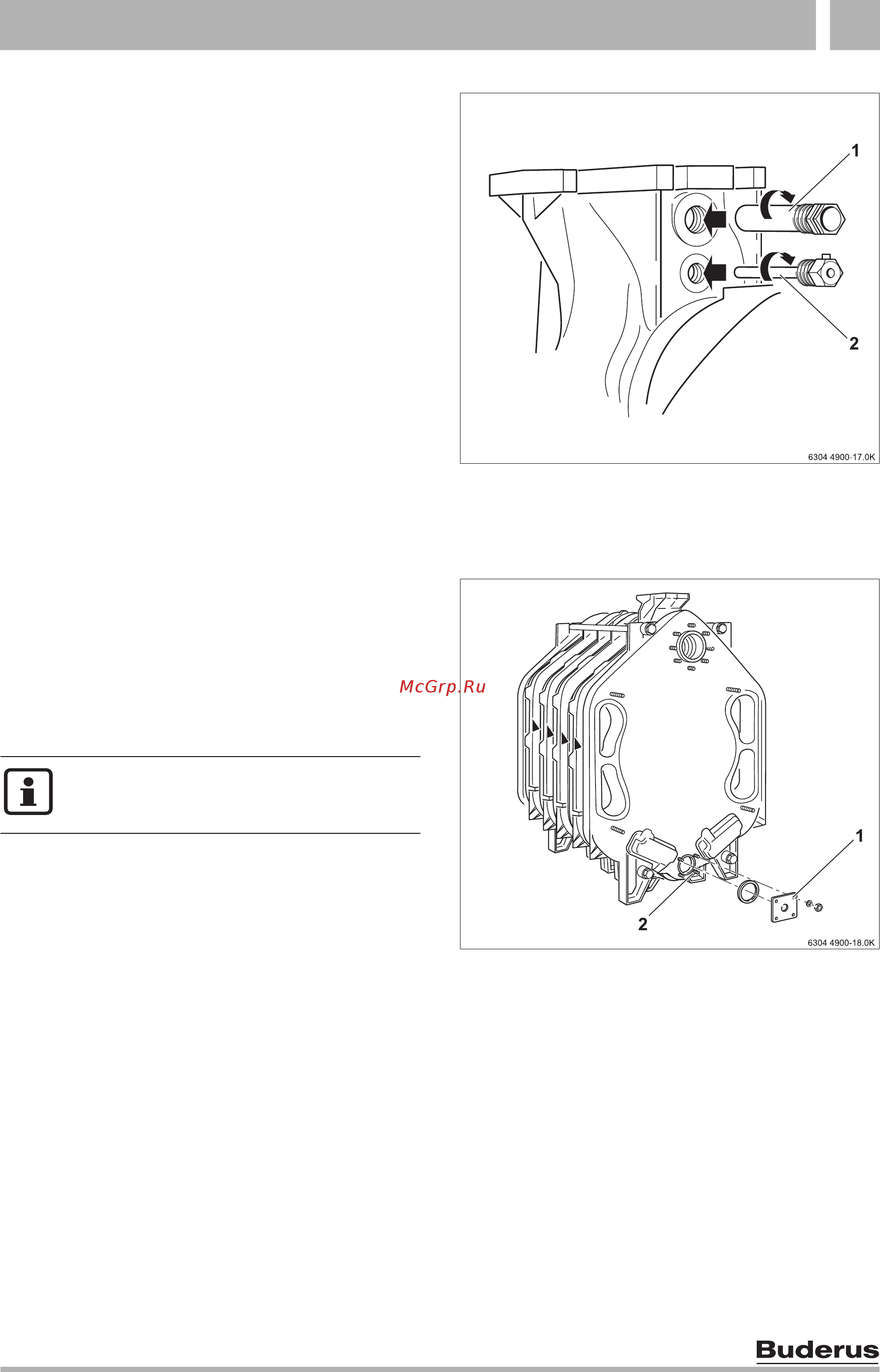

Рис. 22 Установка гильз для датчиков
1 гильза R ¾"
2 гильза R ½"
4.8 Установка запирающей трубы
(находится в ящике с элементами
обшивки)
z Надеть на нижнюю ступицу котла сзади фланец
(со стороной: 130 мм) с резьбовым отверстием
R ¾" для подключения слива.
z Установить кран (заказчика) для слива.
Рис. 23 Установка фланца
1 подключение линии для наполнения и слива
2 нижняя ступица котла (сзади)
Устанавливаемый заказчиком кран
используется здесь только для слива.
